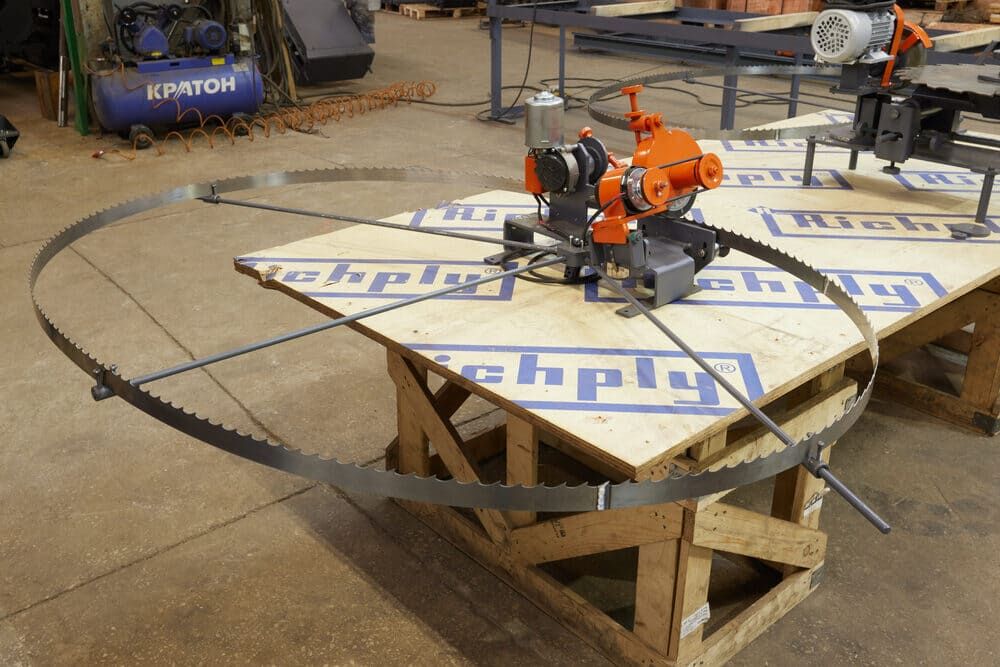

Заточной станок для ленточных пил Триумф ПЗ 22
Артикул: trium14645

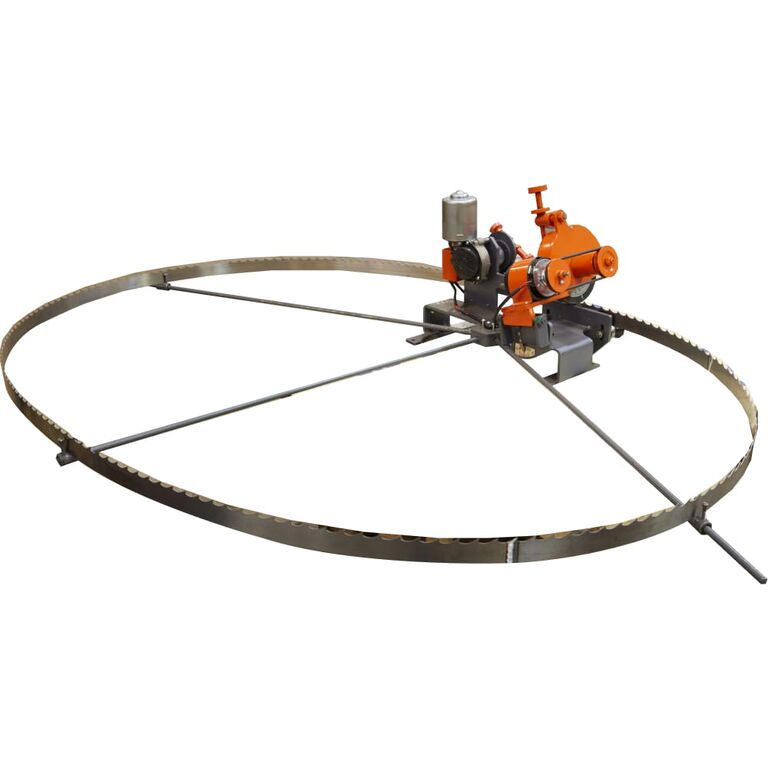

Станок для заточки ленточных пил «ТРИУМФ» ПЗ 22 состоит из станины, на которой смонтированы узел подачи пилы, направляющие с прижимом и штанги для поддержки пилы.
Узел заточки зубьев имеет две регулировки: 1) по углу наклона от вертикали заточного круга 2) по высоте вертикального перемещения круга Узел подачи ленты регулируется по длине продвижения ленты при помощи вилки. Траектория движения заточного круга по контуру зуба в зависимости от типа ленты задается сменным кулачком и синхронизируется с помощью коромысла. Двух опорный шпиндель узла заточки приводится во вращение от электродвигателя мощностью 90 Вт через резиновый пассик.
Узел подачи ленты смонтирован на базе мотор-редуктора мощностью 15Вт и имеет дополнительную опору задающего кулачка. Электропитание станка осуществляется через понижающий 220В/12В блок питания с возможностью регулировки напряжения на мотор-редукторе для изменения скорости подачи ленты.
Технические характеристики заточного станка Триумф ПЗ 22
| Размеры обрабатываемого материала, мм | |
| Длина затачиваемой ленточной пилы, мм | 6000 |
| Ширина полотна, мм | 18-40 |
| Шаг зуба, мм | 22 |
| Рабочие характеристики | |
| Скорость подачи пилы, шагов/мин. | 13,5 и 20 |
| Скорость вращения круга, об/мин. | 3800 |
| Мощность электродвигателя, вт | 130 |
| Габаритные размеры станка, мм | |
| Длина | 420 |
| Ширина | 300 |
| Высота | 250 |
| Масса, кг | 16 |
