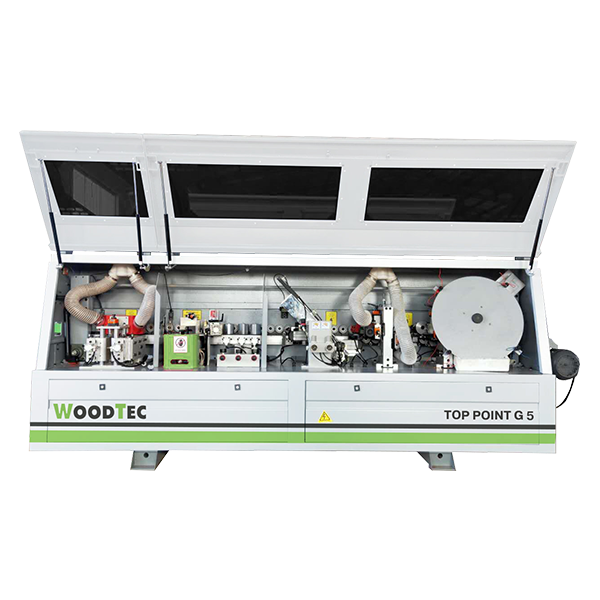

Автоматический кромкооблицовочный станок WoodTec TOP POINT G 5
WoodTec TOP POINT G 5 - идеальное решение для вашей производственной линии
Автоматический кромкооблицовочный станок WoodTec TOP POINT G 5 - это надежное и мощное оборудование, которое поможет вам значительно увеличить производительность вашего производства. Этот станок обеспечит высокое качество обработки кромки и точность каждой детали.
Преимущества WoodTec TOP POINT G 5:
- Высокая производительность
- Точная и качественная обработка кромки
- Надежность и долговечность
- Простота в использовании и обслуживании
Не упустите возможность улучшить качество вашей продукции и увеличить производительность вашего производства с помощью автоматического кромкооблицовочного станка WoodTec TOP POINT G 5. Закажите его прямо сейчас и получите гарантированное качество и надежность от компании 'Невастанкомаш'!
НАЗНАЧЕНИЕ:
Автоматический кромкооблицовочный станок TOP POINT G5 предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели, а именно: офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, мебельные фасады, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Нанесение кромочного материала в режимах продольной и поперечной обработки.
- Предварительное фрезерование.
- Узел двухмоторной торцовки.
- Узел фрезерования свесов, для чистовой обработки.
- Радиусная цикля.
- Полировальный узел.
- Оборудован системой аспирации.
- Скорость подачи 15 м/мин.
- Регулировка количества наносимого клея.
- Магазин подачи рулонного кромочного материала.
- Пульт управления на передней панели станка.
- Поддерживающий суппорт для габаритных заготовок.
- Регулятор сжатого воздуха, влагоотделитель, маслораспылитель.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ПУЛЬТ УПРАВЛЕНИЯ Управление станком происходит с центрального пульта управления с сенсорным дисплеем, с которого запускаются основные узлы. Электронный датчик контроля температуры, расположенный на пульте управления, позволяет осуществлять контроль установленной и текущей температуры на станке. |
|
ПОДАЮЩИЙ КОНВЕЕР Деталь подается цепным конвейером с обрезиненными башмаками. Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовку. |
|
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Узел прифуговки состоит из двух высокочастотных двигателей 12 000 об/мин, 2 х 1,1 кВт . Отвечает за удаление сколов после раскроя и ступеньки от подрезной пилы, что обеспечивает идеальную геометрию заготовки для высококачественного приклеивания кромки. Настройка узла производится с помощью счетчиков, что обеспечивает точность и простоту перенастройки. Возможность отключения узла и работа без него. Защитный кожух с аспирацией исключает попадание отходов фрезерования в зону наклейки кромки. |
|
КЛЕЕВОЙ УЗЕЛ Плавная подача кромочного материала в зону нанесения клея. Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала. Точная регулировка наносимого клея, позволяет легко настроить станок под различные материалы, в том числе под ДСП различной плотности. Бачок предназначен для горячего клей-расплава EVA с емкостью около 2,5 л. |
|
ПРЕСС ГРУППА Пресс группа состоит из трех до прижимных роликов, большого диаметра, что обеспечивает прижатие кромочного материала различной толщины на торец заготовки, с максимальной минимизацией клеевого шва. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ Два промышленных двигателя (12 000 об/мин), 2 x 0,55 кВт. Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны, что гарантирует надежность и стабильность работы в течение всего срока эксплуатации. Торцовка оснащена системой аспирации, которая обеспечивает долговечность и стабильность работы системы. |
|
ФРЕЗЕРНЫЙ УЗЕЛ СНЯТИЯ СВЕСОВ Два двигателя мощностью 0,55 кВт, обеспечивают снятие свесов более 2 мм. Точная и простая перенастройка узла с помощью счетчиков. Круглые копиры большого диаметра позволяют точно отслеживать материал. Круглый торцевой копир гарантирует превосходное качество и идеальную точность фрезерования свесов, а также отсутствие следов на деликатных кромках. |
|
РАДИУСНАЯ ЦИКЛЯ Установлены ножи R2. Точная и простая перенастройка узла при помощи счетчиков. Круглые копиры большого диаметра позволяют точно отслеживать материал. Круглый торцевой копир гарантирует превосходное качество и идеальную точность радиусной циклевки, а также отсутствие следов на деликатных кромках. |
|
ПОЛИРОВАЛЬНЫЙ УЗЕЛ Два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт. Придает блеск обработанной поверхности, очищает от загрязнений. Восстановление цвет после циклевочного узла. Притупление острого края у тонкой кромки. Шарнирная настройка позволяет устанавливать полировальный диск в любой плоскости для более полной обработки кромки. |
|
|
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ Электрические компоненты станка находятся в специальном корпусе, что гарантирует защиту от пыли и отходов производства, при этом обеспечивает удобный доступ ко всем элементам. |
Автоматический кромкооблицовочный станок WoodTec TOP POINT G 5 Основные технические характеристики |
|
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мин/макс, мм | 10 - 60 |
Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 100 x 100 |
Скорость подачи, м/мин | 15 |
Мощность двух моторов на прифуговку, кВт | 2 х 1,1 |
Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,55 |
Обороты пил, об/мин | 12 000 |
Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
Обороты, об/мин | 12 000 |
Полировальный узел – мощность, кВт | 2 х 0,18 |
Обороты, об/мин | 1400 |
Общая мощность, кВт | 8,83 |
Питающее напряжение (3 фазы), В | 380 |
Давление сжатого воздуха, Бар | 6,5 |
Расход воздуха, л/мин | 100 |
Габаритные размеры | |
Длина, мм | 4500 |
Ширина, мм | 750 |
Высота, мм | 1400 |
Вес, кг | 1100 |
