Станок для облицовывания кромок мебельных деталей WoodTec H365F
Артикул: woo20668

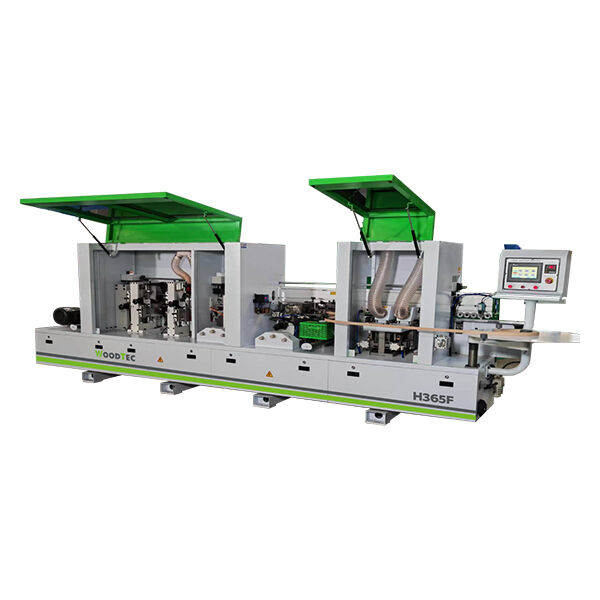

Станок для облицовывания кромок мебельных деталей WoodTec H365F
Компания 'Невастанкомаш' представляет новинку - станок для облицовывания кромок мебельных деталей WoodTec H365F. Этот современный станок обеспечивает высокую точность и качество обработки, что делает его незаменимым инструментом для производства мебели.
Особенности станка WoodTec H365F:
- Производительность до 20 м/мин
- Подходит для обработки различных материалов: ДСП, массив, пластик и др.
- Интуитивно понятный интерфейс для удобного управления
- Надежная конструкция и высокая надежность работы
- Гарантия качества и надежности от компании 'Невастанкомаш'
Закажите станок для облицовывания кромок мебельных деталей WoodTec H365F сейчас и повысьте производительность вашего производства! Обращайтесь к нам для консультации и подробной информации о данном оборудовании.
НАЗНАЧЕНИЕ:
Автоматический кромкооблицовочный станок Compact Н365F предназначен для облицовывания прямолинейных кромок мебельных заготовок толщиной до 3 мм.
CХЕМЫ ОБРАБОТКИ:
| 1. Узел прифуговки | 2. Клеевой узел | 3. Узел прижима | 4. Узел 2-х моторной торцовки |
 |
 |
 |
 |
| 5. Узел фрезерования свесов | 6. Узел радиусной цикли | 7. Полировальный узел | |
 |
 |
 |
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 12 - 16 - 20 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами H40;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Рычажная регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала;
- Двухмоторный торцовочный узел;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,37 кВт;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Регулятор сжатого воздуха;
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры:
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
 |
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Оснащается инструментом: 2 алмазные фрезы H40. |
 |
КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
|
 |
ПРИЖИМНАЯ БАЛКА На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления. |
 |
ПРЕСС ГРУППА Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. |
  |
ТОРЦОВОЧНЫЙ АГРЕГАТ Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45°. Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени. |
 |
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя 2 х 0,75 кВт. Мощность двигателей позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
|
 |
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. Нож: 20 x 12 x 2 R2. |
 |
ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Круг полировальный: 150 x 50 x 20. |
Станок для облицовывания кромок мебельных деталей WoodTec H365F Основные технические характеристики |
||
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Толщина детали, мин/макс, мм | 10 - 60 | |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 250 х 150 | |
| Скорость подачи, м/мин | 12 - 16 - 20 | |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,37 | |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 | |
| Полировальный узел - мощность, кВт | 2 х 0,37 | |
| Общая мощность, кВт | 11 | |
| Питающее напряжение (3 фазы), В | 380 | |
| Давление сжатого воздуха, бар | 6,0 | |
| Габаритные размеры | ||
| Длина, мм | 4470 | |
| Ширина, мм | 760 | |
| Высота, мм | 1600 | |
| Вес, кг | 1750 | |
