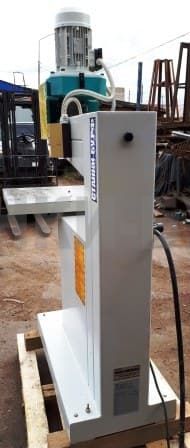

ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНО-КОПИРОВАЛЬНЫЙ СТАНОК G 80 бу

0.0 (голосов 0)
Артикул: G-80бу На складе: нет в наличии
366 000 0 + 0 баллов
Похожие товары:
Копировально-фрезерный станок с верхним шпинделем Filato МХ-506 б/у
Копировально-фрезерный станок с верхним шпинделем Filato МХ-506 б/у
170 000

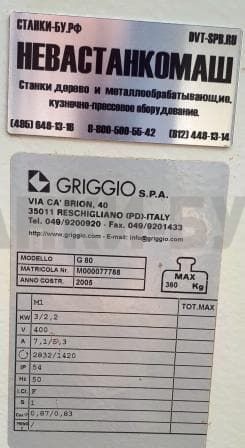

Производитель: Griggio (Италия)

Фрезерно-копировальные станки широко используются встолярном и мебельном производстве для работы с концевым инструментомнебольшого диаметра. Станок предназначен для фрезерования прямолинейных икриволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстийв мебельных и столярных заготовках. Характерный пример обрабатываемых деталейдверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:

  • прямолинейное фрезерование рельефа на боковых граняхпласти;
  • фрезерование рисунка на плоскости (например ложнойфиленки) по копиру.

Благодаря применению копировального приспособлениястановится возможным производство серийных изделий. Эти станки можно применятьдля фрезерования сложных контуров, таких как арочные окна и двери, рамки длязеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивностанок состоит из несущей рамы, рабочего стола, фрезерной головки.

Рабочий стол регулируется по высоте, фрезерная головка оснащенаэлектродвигателем привода и двухступенчатым передаточным механизмом,обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеетсяотверстие, в котором закрепляется копировальный палец. Он подбирается всоответствии с режущим диаметром фрезы. К нижней части заготовки крепитсяпредварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу,обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны иинструмент, можно получить различные изделия.

Станки имеют прочную конструкцию. Управление станкарасположено на фрезерной головке и легко доступно.

Комплектация:

  • В комплект поставки входят:
  • Ременная передача
  • Шпиндель МК2
  • Пневматическое управление от педали
  • Правое вращение шпинделя.

Порядок работы на станке с шаблоном:

  1. В шаблоне из листового материала вырезается пазнеобходимого профиля.
  2. Шаблон устанавливается на стол. При этом обкатной палецстола входит в паз.
  3. Сверху на шаблоне крепится заготовка. При ручной подачепалец снизу обкатывает профильный паз шаблона, а сверху на заготовкефрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделемверхнего расположения. Шпиндельный узел имеет вертикальное перемещение отпнемопривода.

Опции:

  • Направляющая на столе
  • Механический прижим (см. фото в галерее)
  • Дополнительный зажим МК2
  • Дополнительная цанга
  • Передние и боковые удлинители стола - общий размер стола1200х1000 мм
  • Монофазный мотор
  • Усиленный мотор 3 /4 ЛС (G 60)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО ФРЕЗЕРНО-КОПИРОВАЛЬНОГОСТАНКА G 80

Размер рабочего стола

750 x 600 мм

Вертикальный ход стола

150 мм

Вертикальный ход шпинделя

80 мм

Частота вращения шпинделя, об/мин

9000 и 18000

Макс. расстояние от стола до головки (без патрона)

195 мм

Мотор G 80

2,2 кВт

Диам. аспирационного патрубка

80 мм

Расстояние между шпинделем и колонной

800 мм

Вес нетто

300 кг

Габаритный размер

1300х800х1900 мм

Размер в упаковке

1310х900х2000 мм

Станок демонстрировался на выставках, находился на хранении, практически не эксплуатировался.
