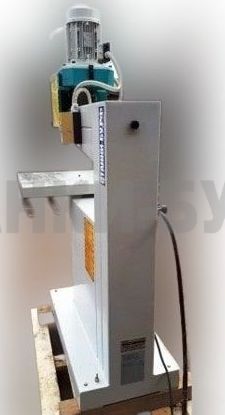

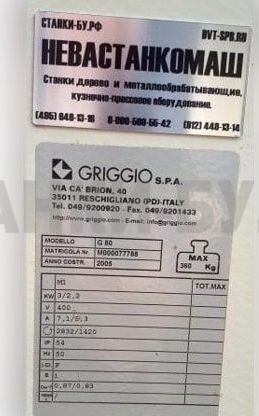

Вертикальный фрезерно-копировальный станок G 60 Griggio б/у (Италия)
Фрезерно-копировальные станки Griggio G 60 б/у широко используются в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра. Станок предназначен для фрезерования прямолинейных икриволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.
Возможно выполнение 2-х видов работ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование рисунка на плоскости (например ложной филенки) по копиру.
Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки.
Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом,обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу,обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.
Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.
Порядок работы на станке с шаблоном:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.
Технические характеристики вертикального фрезерно-копировального станка G 60 Griggio б/у |
|
Параметр |
Значение |
Размер рабочего стола |
800 x 600 мм |
Вертикальный ход стола |
150 мм |
Вертикальный ход шпинделя |
80 мм |
Частота вращения шпинделя, об/мин |
9000 и 18000 |
Макс. расстояние от стола до головки (без патрона) |
195 мм |
Мотор |
1,5 / 2,2 кВт |
Диам. аспирационного патрубка |
80 мм |
Расстояние между шпинделем и колонной |
600 |
Масса G60Griggio |
230 кг |
Габаритный размер |
1200х800х1900 мм |
Размер в упаковке |
1210х900х2000 мм |
