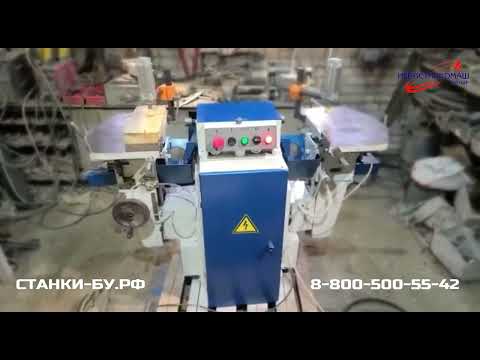

Сверлильно-пазовальный станок СВПГ-2А б/у

Сверлильно-пазовальный станок СВПГ-2А б/у Предназначен для выборки пазов и сверления отверстий одновременно в двух изделиях из древесины в условиях серийного производства.

• Станина станка СВПГ-2А - цельнолитая, коробчатой формы. На станине смонтированы: два стола с прижимами, работающими на сжатом воздухе, с гидравлическим регулированием скорости рабочей подачи. Столы имеют горизонтальную рабочую подачу и вертикальное настроечное перемещение.
• Привод вращения и колебаний шпинделя - от двухскоростного электродвигателя. Шпиндель двухсторонний, режущий инструмент закрепляется с обеих сторон. Возвратно-поступательное перемещение шпинделя осуществляется на линейных подшипниках качения.
• Рабочее движение столов с зажатыми деталями к режущему инструменту производится поочередно в непрерывном цикле. Отвод стола ускорен.
• Станок оснащен специальным фиксатором шпинделя в крайнем положении на всех длинах пазования, шкалами рабочих и установочных перемещений, а также приспособлением для базирования обрабатываемых деталей на столах.

Станок сверлильно-пазовальный СВПГ-2а предназначен для выборки пазов и сверления отверстий одновременно в двух изделиях из древесины.

Станина станка СВПГ-2а - цельнолитая, коробчатой формы. На станине смонтированы: два стола с прижимами, работающими на сжатом воздухе, с гидравлическим регулированием скорости рабочей подачи. Столы имеют горизонтальную рабочую подачу и вертикальное настроечное перемещение.

Подача стола на глубину паза и прижим заготовки - пневматические. Всё это увеличивает производительность станка (по сравнению с СВПГ-1Р) более чем в два раза.

Привод вращения и колебаний шпинделя - от двухскоростного электродвигателя. Шпиндель двухсторонний, режущий инструмент закрепляется с обеих сторон. Возвратно-поступательное перемещение шпинделя осуществляется на линейных подшипниках качения. За счёт того, что передача от двигателя к шпинделю ременная, а сам шпиндель перемещается по длине паза на салазках, достигается высокая точность высверливаемого паза.

Рабочее движение столов с зажатыми деталями к режущему инструменту производится поочередно в непрерывном цикле. Отвод стола ускорен.

Станок СВПГ-2а оснащен специальным фиксатором шпинделя в крайнем положении на всех длинах пазования, шкалами рабочих и установочных перемещений, а также приспособлением для базирования обрабатываемых деталей на столах.

Принцип работы сверлильно-пазовального станка СВПГ-2а

Обработка заготовок на станке СВПГ-2а производится методом фрезерования концевыми фрезами с осевой и радиальной подачами одновременно при пазовании и только с осевой подачей при сверлении сверлами.

Цикл обработки - полуавтоматический с ручной установкой заготовок и их съемом после обработки.

Прижим заготовок, рабочая подача, возврат в исходное положение и освобождение прижима поочередно на обоих столах производится в автоматическом режиме с регулируемой продолжительностью цикла обработки.

При нажатии кнопки «стоп станка» или падении давления сжатого воздуха в пневмосистеме ниже 0,4 МПа (4 кгс/см2) привод станка отключается, столы возвращаются в исходное положение, а прижимы освобождают заготовки независимо от фазы обработки установленной заготовки.

Основные движения в станке

Станок имеет следующие рабочие движения:

• вращательное движение шпинделя;
• возвратно-поступательное шпинделя перпендикулярно его оси в горизонтальной плоскости;
• возвратно-поступательное столов параллельно оси шпинделя;
• возвратно-поступательное прижимных пят.

Кроме рабочих движений на станке имеются настроечные перемещения:

• вертикальное движение стола;
• поворот стола вокруг горизонтальной оси, параллельной оси шпинделя;
• вертикальное и горизонтальное прижима.

Возвратно-поступательное движение шпинделя выполнено с регулируемой величиной амплитуды и частоты колебаний, а стола с регулируемой скоростью рабочей подачи.

• Высота обработки, мм 125
• Мощность, кВт 2.0
• Масса, кг 525
• Модель СВПГ-2А
• Производство Российская Федерация
