Станок тоннельной сборки Stalex SBHF-1

0.0 (голосов 0)
Артикул: sta100895 На складе: много
2 241 088 + 22411 баллов
Купить в 1 клик

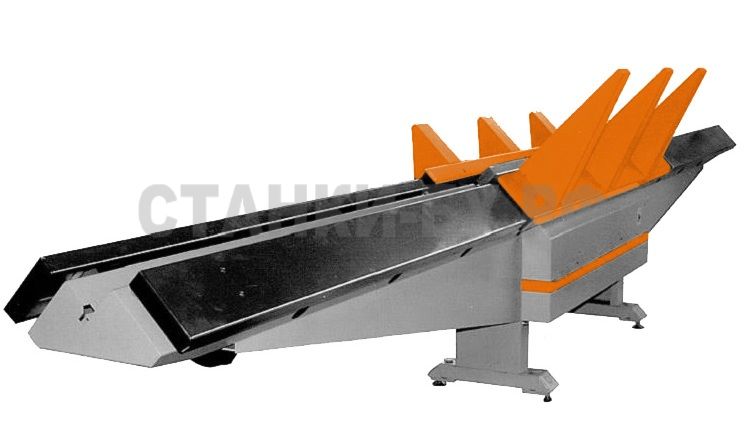

Станок тоннельной сборки Stalex SBHF-1
Станок тоннельной сборки Stalex SBHF-1
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Stalex (Россия)

Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах

Станок тоннельной сборки STALEX SBHF-1 воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги).

Описание станка тоннельной сборки Stalex SBHF-1

Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах.

Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.

Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

STALEX SBHF-1 узлы
  1. Главный переключатель включает и выключает станок.
  2. Педальный переключатель запускает и останавливает вращение роликов.
  3. Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов.
  4. Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.
  5. Подающий стол.
    • Для загрузки заготовок.
    • Основание для направляющей системы.
  6. Отводящий стол
    • Опора для готового воздуховода.
    • Основание для направляющей системы.
  7. Направляющая система
    • На ней работают направляющие каретки и автопилот.
    • Два центральных направляющих рельса можно снять.
  8. Опорные выступы
    • Поддержание заготовок и воздуховодов.
    • Легко снимаются с направляющей системы. Могут быть изменены или заменены.
  9. Направляющие каретки
    • Подсоединяются друг к другу с помощью автопилота.
    • Направляет заготовки по направляющей системе через станок.
  10. Автопилот
    • Соединяет направляющие каретки друг с другом.
    • Зажимает заготовки.
  11. Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.
  12. Расширительный бак для уплотняющего состава. Бак для уплотняющего состава.

Технические характеристики станка тоннельной сборки Stalex SBHF-1

Характеристика Значение
Рабочая толщина металла 0,5-1,0 мм
Минимальное сечение воздуховода 100*100 мм
Скорость подачи, приблизительно 15 м/мин
Высота опоры до 700 м
Длина опоры (подающей, отводящей) 1500 м
Количество опорных выступов 3*200 мм
3*500 мм
Рабочая высота 800 мм
Длина станка 5350 мм
Ширина станка, включая опорные выступы 1000мм
Подводимая мощность 5,5 кВт (3x380/50 В/Гц)
Масса Stalex SBHF-1, приблизительно 700 кг

Особенности Stalex  SBHF-1

  • Минимальное сечение воздуховода 100х100 мм
  • Специальная каретка (автопилот) для фиксации заготовки
  • Возможность производства короба из двух L-образных половинок или из 4 полос металла
  • Возможно доукомплектовать модель SBHF-1 опцией – герметизация фальца- (перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)
  • Комплект для работы с нержавеющей сталью (до 0,8 мм) - опция

Описание принципа действия

Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом. После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.

Расчёт ширины создаваемого фальца

STALEX SBHF-1
Рабочая ширина: 0,5-1,0 мм
0,02 -0,04”
26 - 20 калибр
Допуск на фальц:
  • Сторона (1) около 8 мм / 0,31"
  • Сторона (2) около 18 мм / 0,71"
STALEX SBHF-1
Рабочая ширина: 1,0 - 1,25 мм
0,04 - 0,05"
20-18 калибр
Допуск на фальц:
  • Сторона (1) около 8 мм / 0,3"
  • Сторона (2) около 18 мм / 0,71"

Расчёт ширины создаваемого фальца

STALEX SBHF-1

Сторона (1) Пример:

Необходимый размер (1) = 400 мм / 15,75"

Расчетная ширина фальца (1) = 400 мм + 8 мм = 408 мм ; 15,75"+ 0,31"= 16,06"

Сторона (2) Пример:

Необходимый размер (2) = 500 мм / 19,68"

Расчетная ширина фальца (2) = 500 мм + 18 мм = 518 мм ; 19,68"+ 0,71" = 20,39"

Комплектация

  • Станок Stalex SBHF-1
    Инструкция по эксплуатации
  • Упаковка
