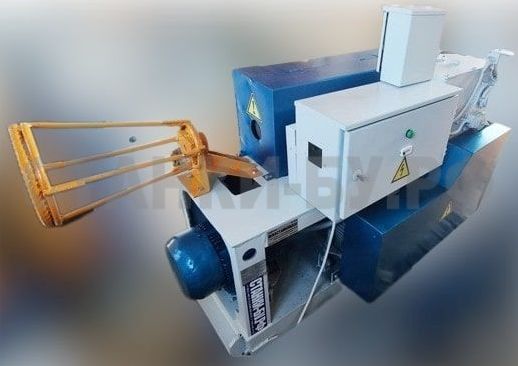

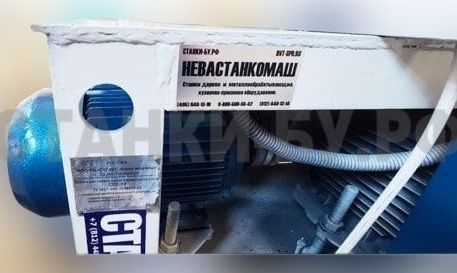

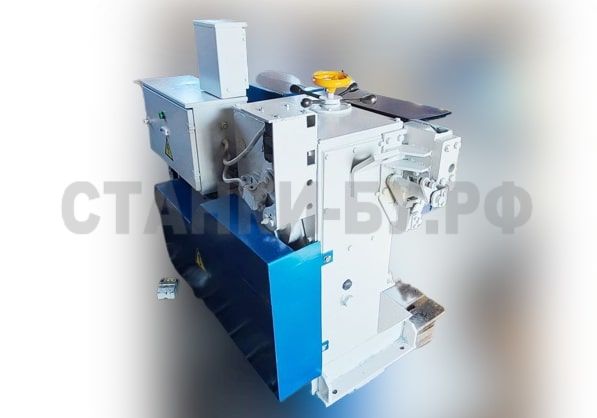

Станок правильно-отрезной СПР-12 б/у

Станок модели СПР-12 б/у предназначен для правки и мерной резки арматурной стали (кл. А-П и А-Ш) гладкого и периодического профиля. Установка СПР-12 найдет применение в цехах предприятий металлоконструкций, железобетонных конструкций и других заводах.

Специальные механизмы управления, которыми оборудована установка, позволяют остановить процесс гибки (правки) арматуры в случае необходимости в любой момент.

Работа станка для правки и резки арматурной стали СПР-12 б/у

Установка для правки и резки арматурной стали - правильно-отрезной станок работает следующим образом:

Под действием усилия тянущих роликов арматурная проволока разматывается с размоточного устройства и, пройдя через ограждение, поступает в правильный барабан, где, подвергаясь многократному знакопеременному изгибу, выпрямляется. Выпрямленная проволока тянущими роликами через ножевую втулку (неподвижный нож) подается в канал приемного устройства, закрытый рейкой, до шомпола отмеривающего механизма, устанавливаемого в соответствии с требуемой длиной отрезаемого стержня. При нажатии проволоки на шомпол срабатывает конечный выключатель отмеривающего механизма, дающий сигнал на включение электромагнита механизма реза. За время включения механизма реза шомпол доходит до жесткого упора отмеривающего механизма и останавливается вместе с арматурной проволокой.

Электромагнит механизма реза при срабатывании выдергивает клин 45 тяги 42 (см. рис. 4), которая, перемещаясь вместе с вилкой, включает полумуфту ножевого вала. Полный цикл отрезки происходит за половину оборота ножевых валов, после чего они останавливаются в исходном положении механизмом фиксации. В момент реза кулачок 40, расположенный на валу VI, поворачиваясь, нажимает на рычаг механизма реза 52 и приводит в движение подвижный нож 53, перерезающий проволоку. Кулачок 36, расположенный на валу V, с некоторым запозданием через систему рычагов поворачивает вал приемного устройства. При этом рейка 56 сдвигается, открывая канал приемного устройства, и отрезанный стержень выпадает. В момент фиксации валов VI и V механизм реза, механизм открывания канала приемного устройства и шомпол возвращаются в исходное положение под действием пружин.

** Масса и габаритные размеры приведены для установки с приемным устройством для отрезания стержней длиной до 6 м.* Для отрезки стержней длиной от 6 до 12 м должны быть установлены дополнительные секции приемного устройства.

• Макс. диаметр арматуры,мм 12
• Мощность, кВт 16.5
• Масса, кг 1165
• Модель СПР-12
• Производство Российская Федерация
