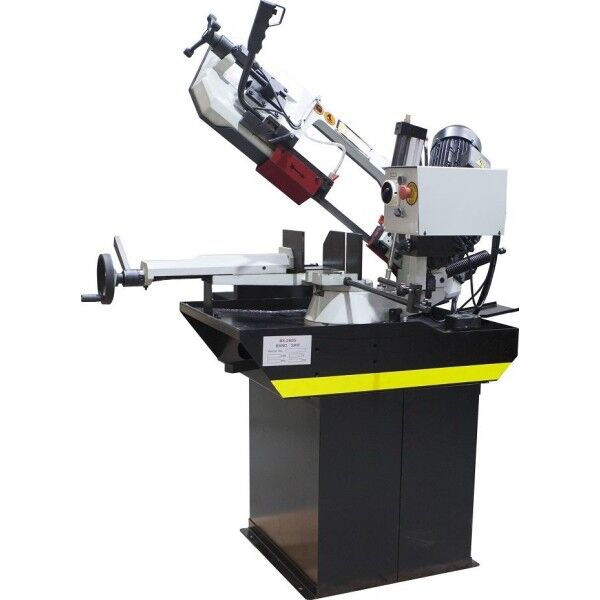

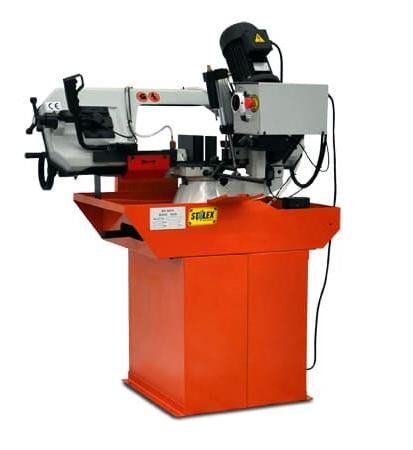

Станок ленточнопильный Stalex BS-280G

0.0 (голосов 0)
Артикул: sta388119 На складе: много
272 628 + 2726 баллов
Купить в 1 клик
Станок ленточнопильный Stalex BS-280G
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Stalex (Россия)
Макс.размер Ø, мм  220
Макс. размер ☐, мм  250x155
Поворот °  90°/ 60°/ 45°
Мощность, кВт  1.1
Масса, кг  287

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

  1. Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
  2. Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
  3. Регулировка угла поворота вдоль шкалы
  4. Регулируемая подача СОЖ в зону резания
  5. Литая чугунная рама гарантирует жесткость станка и гасит вибрации
  6. Опускание рамы осуществляется под собственным весом
  7. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
  8. Гидравлическая система снабжена электромагнитным клапаном.
  9. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
  10. Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
  11. Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

 Технические характеристики Stalex BS-280G

Выходная мощность двухскоростного двигателя

0,75/1,1 кВт. (3-х фазный)

Потребляемая мощность двухскоростного двигателя

1/1,5 кВт. (3-х фазный)

Скорость резания

40 – 80 м/мин

Привод

зубчатый

Рабочая зона

+90°

+45°

+60°


220

160

110

/files/rh-img/de/dec3f5540daaca9c9b237de155b9b166.png

250x155

160х110

80x95

Угол разворота рамы


Размер полотна

27х0,9х2450 мм

Подача пильной рамы

собственный вес с гидрорегулировкой

Гидравлическая система с электромагнитным клапаном

+

Зажим заготовки

ручной (+ рычаг быстрой доводки)

Расстояние от пола до основания тисков

935 мм

Мерный упор

500 мм

Размер упаковки

1330х800х1050 - пила

670х400х620 - стойка

Масса Stalex BS-280G нетто/брутто

254/287 кг

Производство

Китай

Гарантия

1 год

Стандартная комплектация для Stalex BS-280G:

1.      Поворотный стол с возможность поворота 0°…+45°…+60º

2.      Подвижные направляющие с твердосплавными пластинками

3.      Перепускной клапан плавная регулировка опускания пильной рамы

4.      Тиски с ручным зажимом, и доводчиком

5.      Скорость вращения пилы, фиксированная 40,80 м/мин

6.      Ручное натяжение ленты

7.      Мерный упор 500 мм

8.      Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9.      Пила ленточная квалитет М42

Особенности

Панель управления



- Переключатель скорости резания и выключения станка

- Кнопка включения станка

- Индикатор включения станка

- Общая кнопка стоп

- Переключатель режима работы (автоматическое и с контролем подачи вниз)

- Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

Дополнительный прижим для пакетной резки для BS-280G

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.

Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

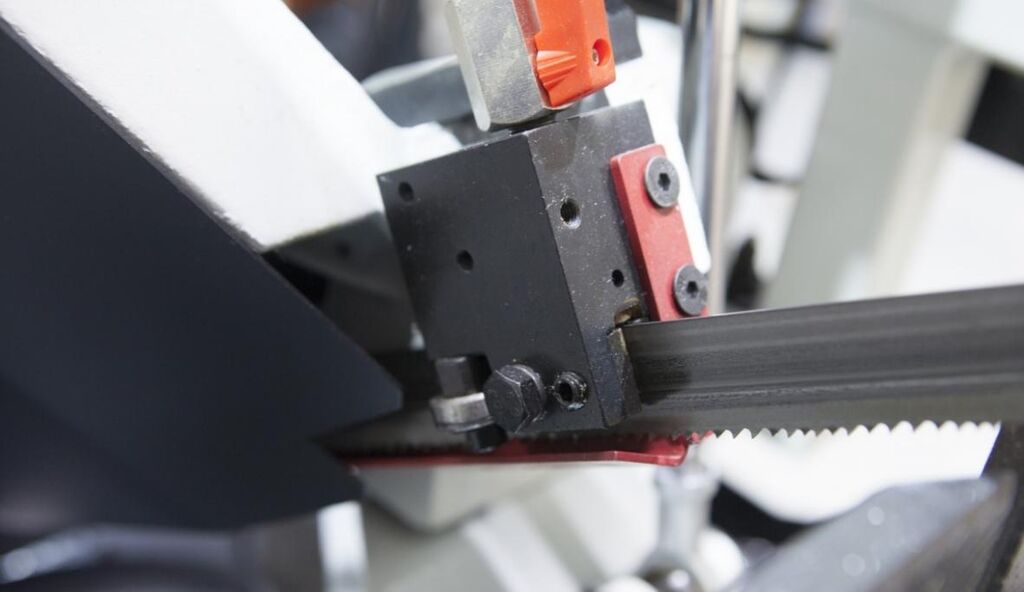

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

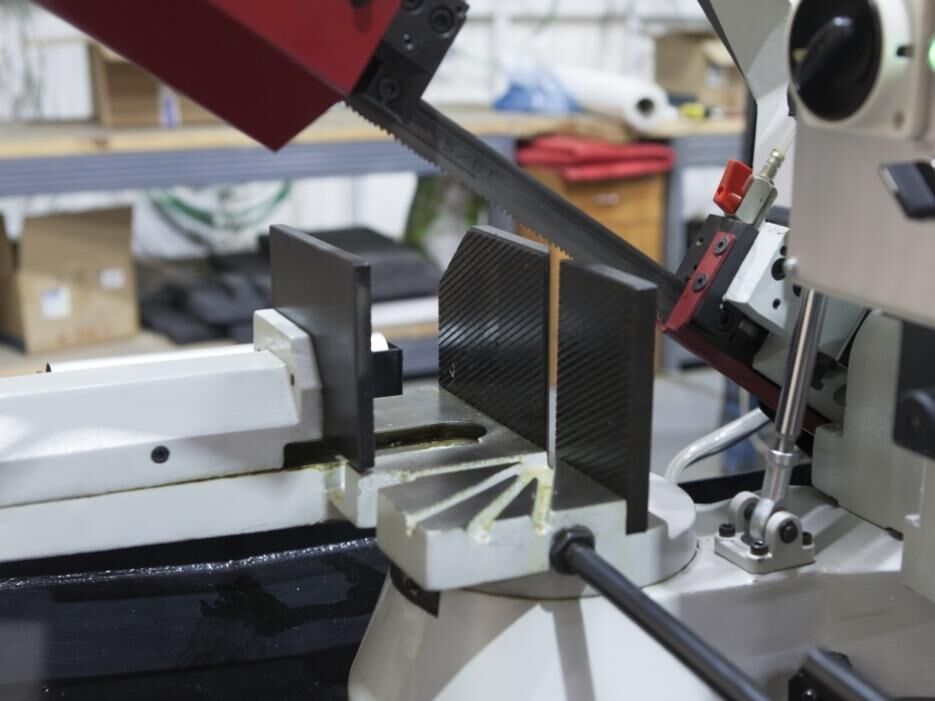

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

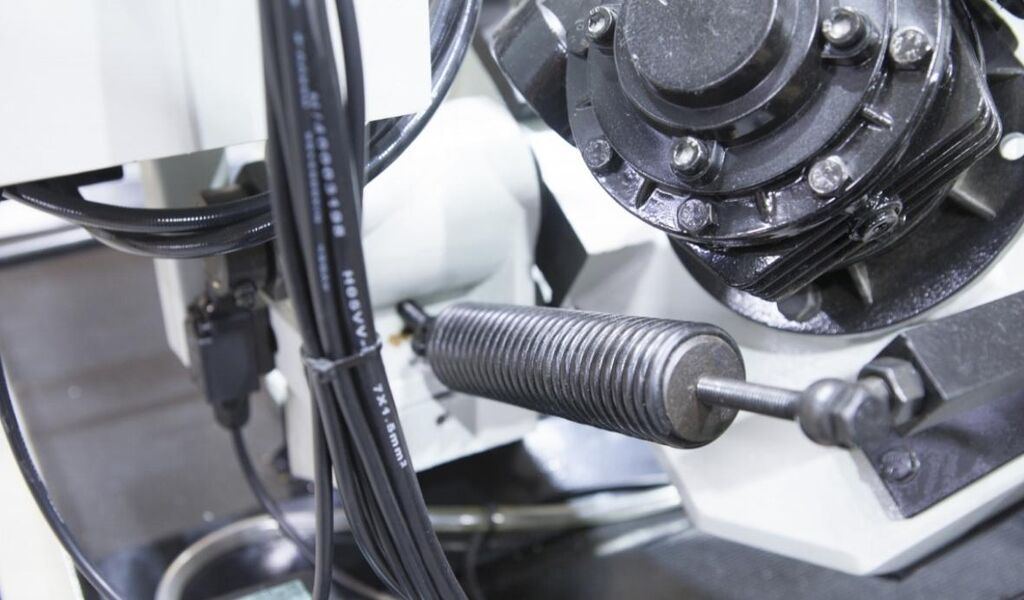

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

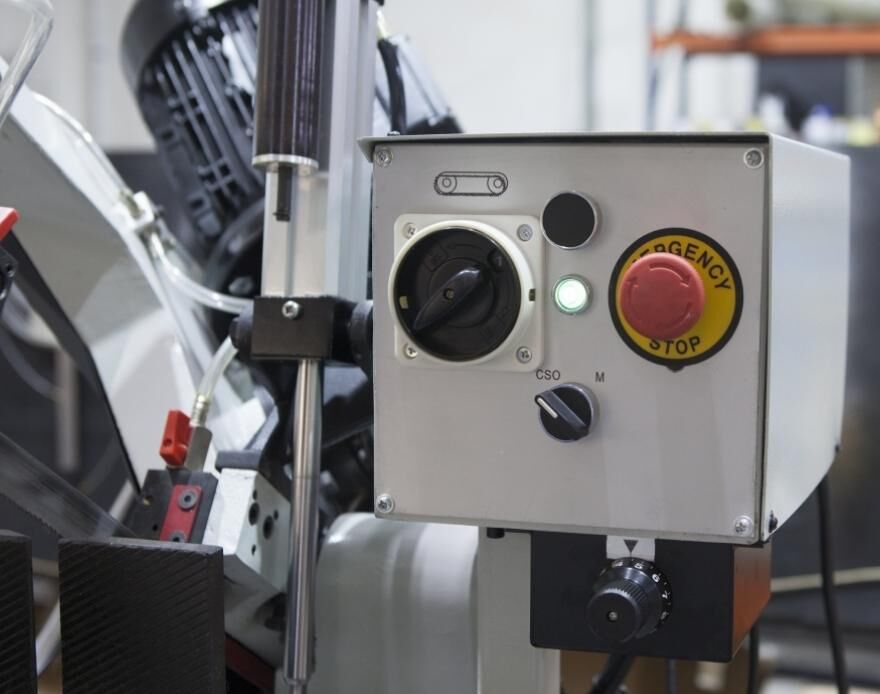

Панель управления

Маховик плавной регулировки скорости опускания рамы

Зубчатый привод

Неподвижные механические тиски

Рычаг доводки тисков

Механическое натяжение полотна

Помпа СОЖ

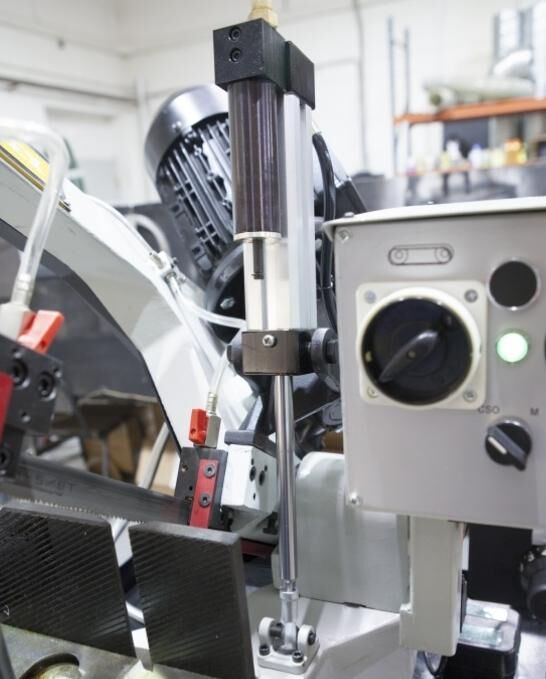

Гидроцилиндр с электромагнитным клапаном

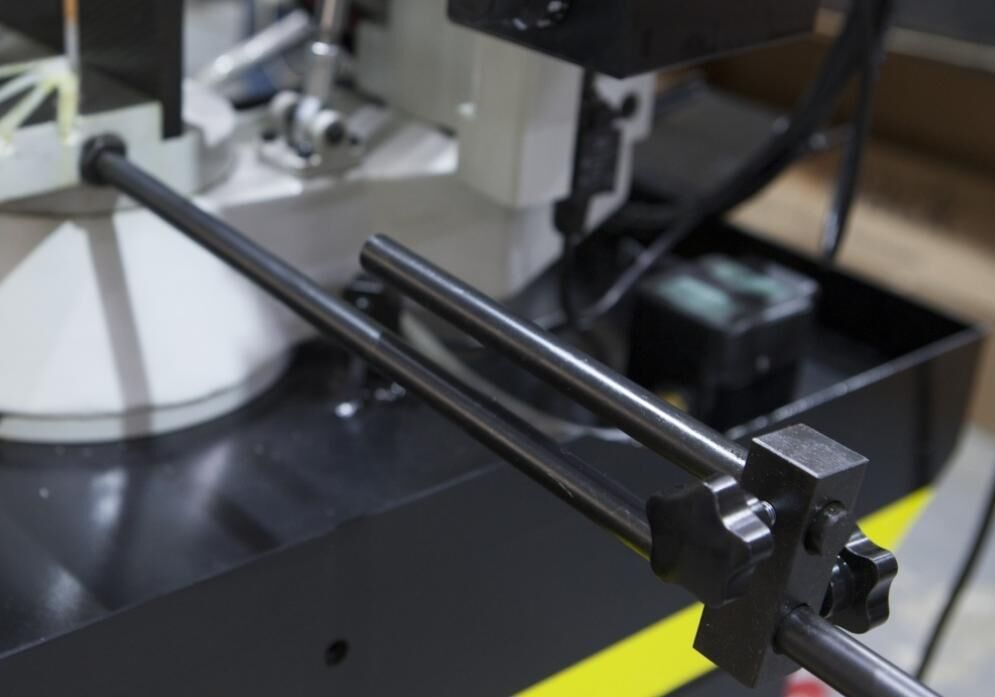

Мерный упор 500 мм

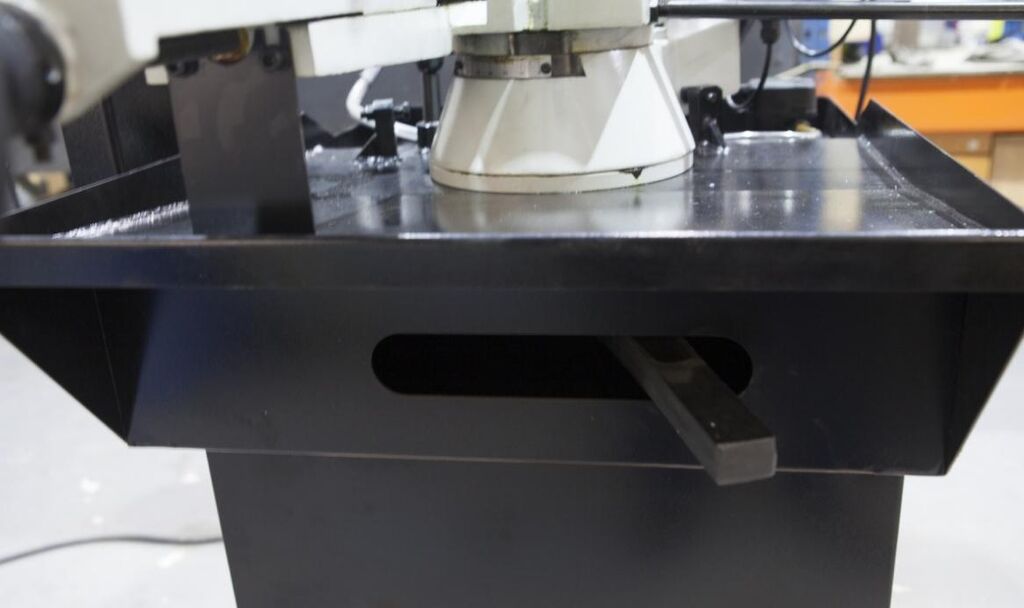

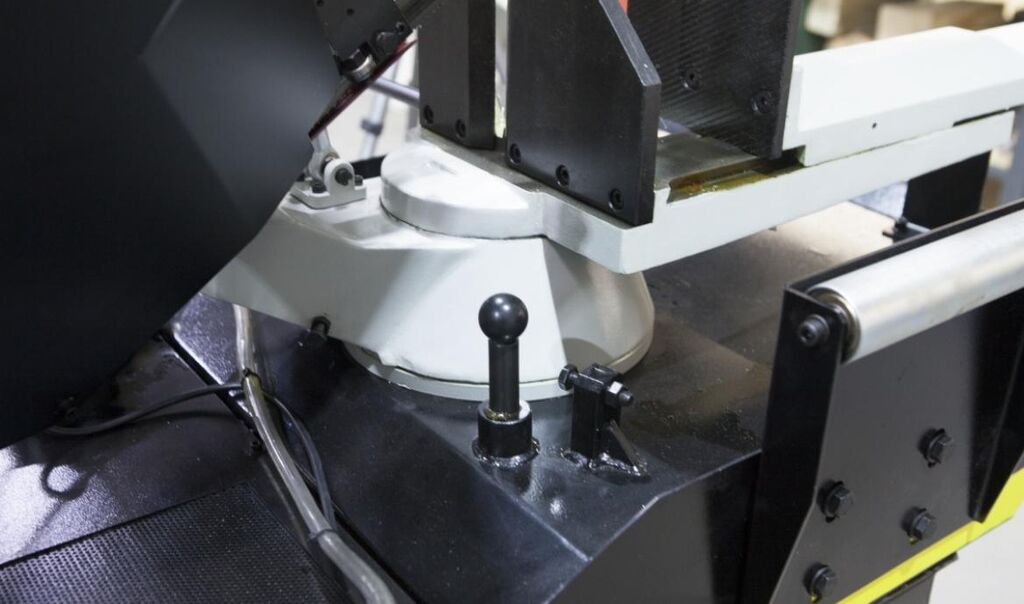

Рычаг фиксации поворота рамы

Мерный упор 500 мм

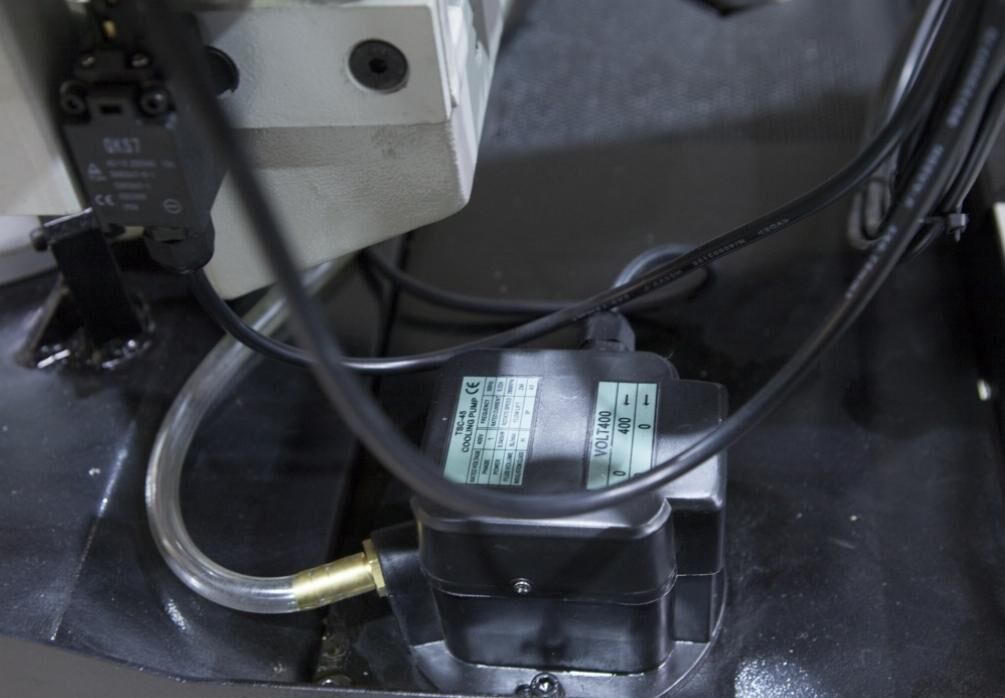

Помпа СОЖ

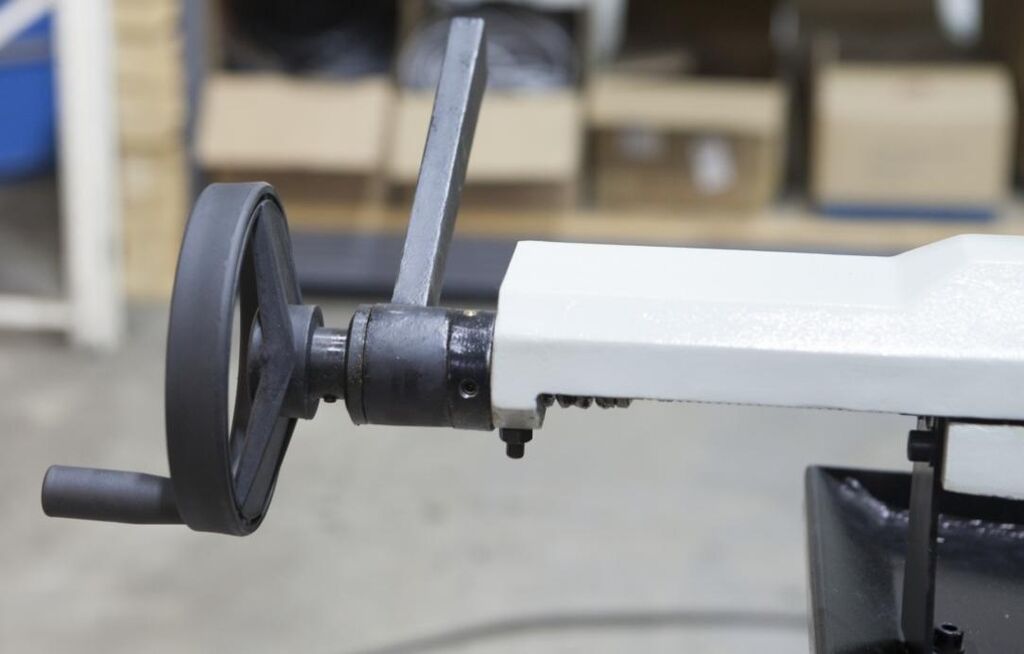

Маховик ручного натяжения ленты

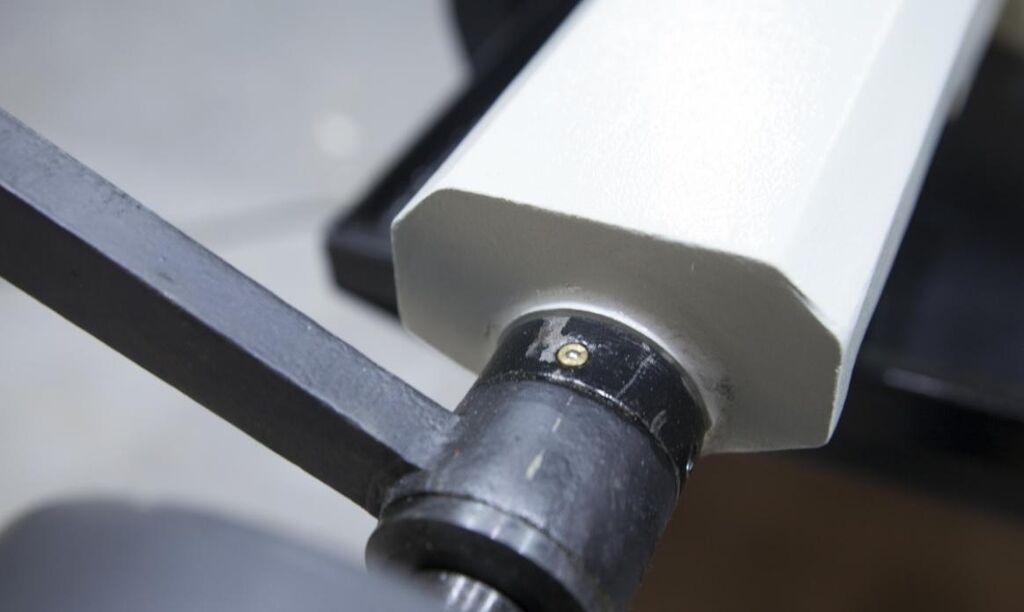

Маховик тисков и рычаг быстрой доводки

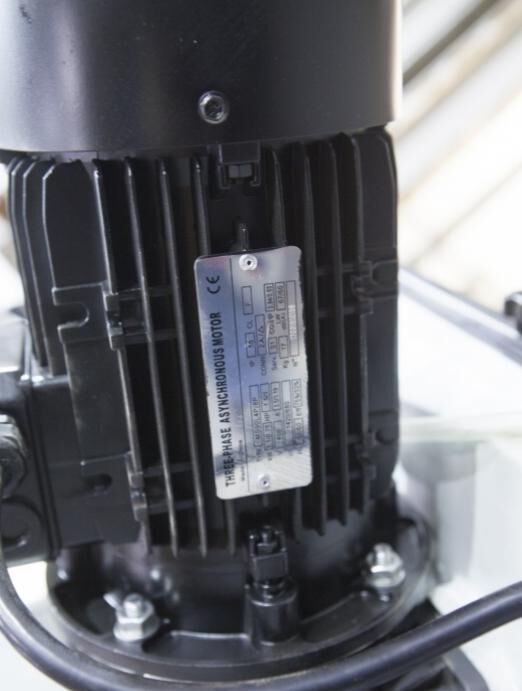

Шильдик мотора

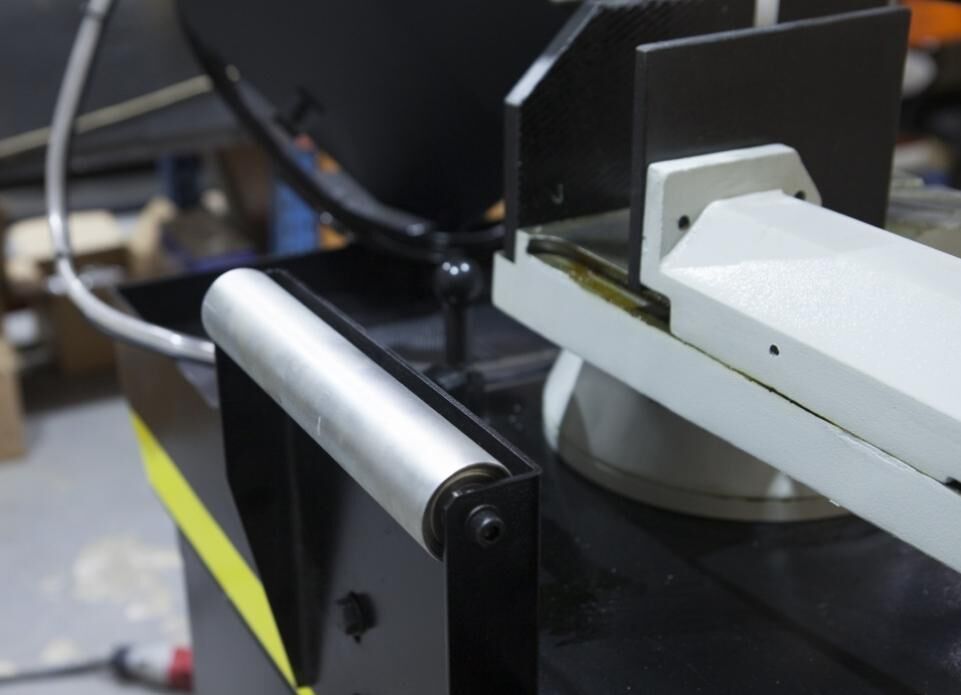

В стандартной комплектации ролик прямой,

предназначен для подачи и перемещения заготовок к тискам.
