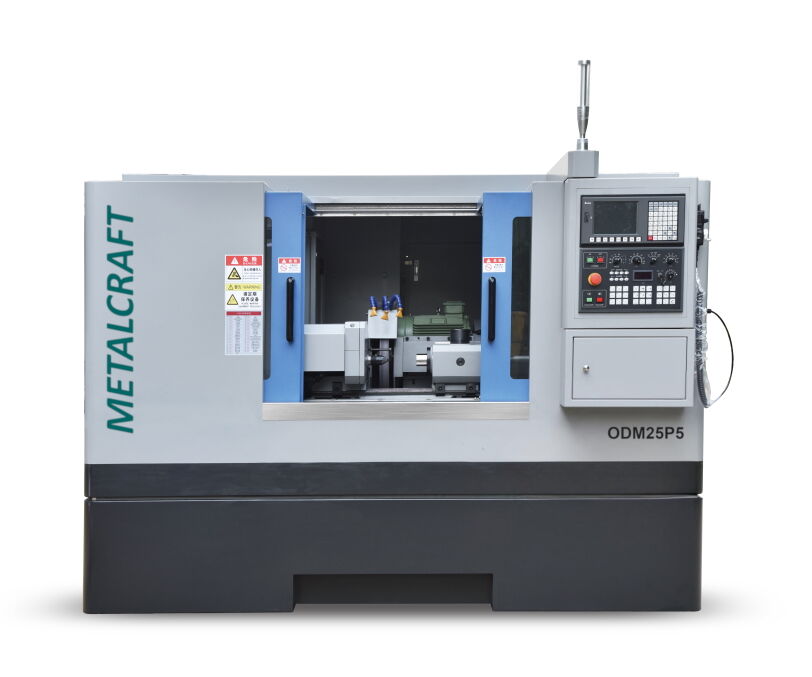

Станок круглошлифовальный MetalCraft ODM25P50 повышенной точности с ЧПУ
(голосов 0)
Артикул: ODM25P50
Трехосевой станок с MetalCraft ODM25P50 с ЧПУ предназначен для правки шлифовальных кругов, производства и заточки фрезерных или сверлильных инструментов. Обрабатывает внешние круглые, конические, линейчатые и радиусные поверхности и пазы.
Особенности metalcraft odm25p50
• Система автоматизации манипулятора позволяет одному оператору управлять несколькими станками.
• Автоматическое центрирование, которое препятствует отклонению главного вала шлифовального круга под воздействием нажатия ленты.
• Шпиндель, который имеет центрированное и синхронное движение, позволяет быстро переключаться между обработкой поверхности и зажатием заготовки патроном.
• Долговечные шпиндель шлифовального круга с высокой точностью и жесткостью обладает низкими показателями трения и вибрации.
Технические характеристики metalcraft odm25p50
| Характеристика | Значение |
|---|---|
| Модель станка | ODM25P50 |
| Бренд | MetalCraft |
| Система чпу | Fanuc |
| Потребляемая мощность, квт | 3.5 |
| Макс. нагрузка на стол, кг | 80 |
| Высота центров, мм | 150 |
| Линейная скорость шлиф.круга, м/с | 45 |
| Скорость шлифовального круга, об/мин | 1310 |
| Максимальная длина шлифования, мм | 500 |
| Макс. габариты шлифовального круга, мм | Ø510×50×Ø203,2 |
| Перемещение головки шлиф.круга, мм | 225 |
| Угол поворота шлифовального круга | -30°...+30° |
| Точность позиционирования, мм | ≤0.003 / ≤0.005 |
| Точность повторного позиционирования, мм | ≤0.002 / ≤0.004 |
| Точность линейного перемещения по осям x, z, мм | 0,001 |
| Мощность двигателя шпинделя, квт | 5.5 |
| Расстояние между центрами, мм | 500 |
| Макс. скорость вращения шпинделя, об/мин | 800 |
| Конус пиноли задней бабки | MT4 |
| Хвостовик задней бабки | MT4 |
| Конус передней бабки | MT5 |
| Габаритные размеры станка (д x ш x в), мм | 3100×2300×2100 |
| Масса станка, кг | 3100 |
Комплект поставки metalcraft odm25p50
| № п/п | Наименование | Примечание | Количество |
Стандартная комплектация | |||
| 1 | Станок круглошлифовальный | 1 шт. | |
| 2 | Система ЧПУ | FANUC | 1 шт. |
| 3 | Программное обеспечение для круглого шлифования | Huxinc 2.0V | 1 шт. |
| 4 | Шпиндель шлифовального колеса | Подшипниковый шпиндель | 1 шт. |
| 5 | Шпиндель передней бабки | МТ5 | 1 шт. |
| 6 | Приводной двигатель шпинделя шлифовальной бабки | Сервомотор с бесступенчатым регулированием скорости | 1 шт. |
| 7 | Направляющие | Жёсткие направляющие с подачей масла | 1 шт. |
| 8 | Система смазки | Централизованная автоматическая | 1 шт. |
| 9 | Задняя бабка | MT 4 повышенной жесткости с подшипниками | 1 шт. |
| 10 | Правящее устройство | Алмазный карандаш (державка) | 1 шт. |
| 11 | Резервуар СОЖ | 1 шт. | |
| 12 | Шлифовальное колесо | Ф510*50*Ф203.2 | 1 шт. |
| 13 | Фланец крепления шлифовального круга | 1 шт. | |
| 14 | Комплект стандартного инструмента | 1 шт. | |
| 15 | Опорное основание | 1 шт. | |
Дополнительные опции | |||
| 16 | Полный защитный кожух из листового металла | Huxinc | 1 шт. |
| 17 | Ручной 3-кулачковый патрон | Включая фланец крепления патрона | 1 шт. |
| 18 | Магнитный фильтр | CF-300 | 1 шт. |
| 19 | Бумажно-ленточный фильтр | MPFA-100 | 1 шт. |
| 20 | Маслоуловитель (сепаратор масляного тумана) | Huxinc | 1 шт. |
