Станок фрезерный WoodTec FS 130

0.0 (голосов 0)
Артикул: wooВТ 191842 На складе: много
305 104 + 3051 балл
Купить в 1 клик

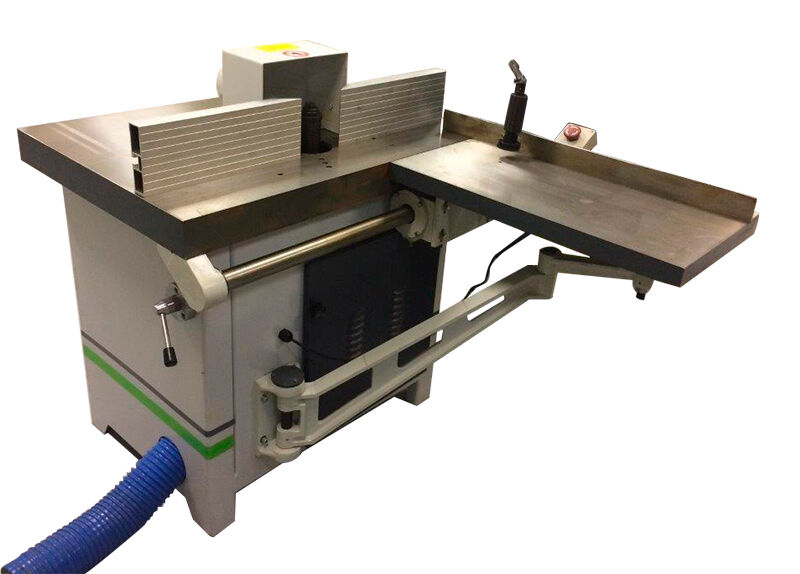

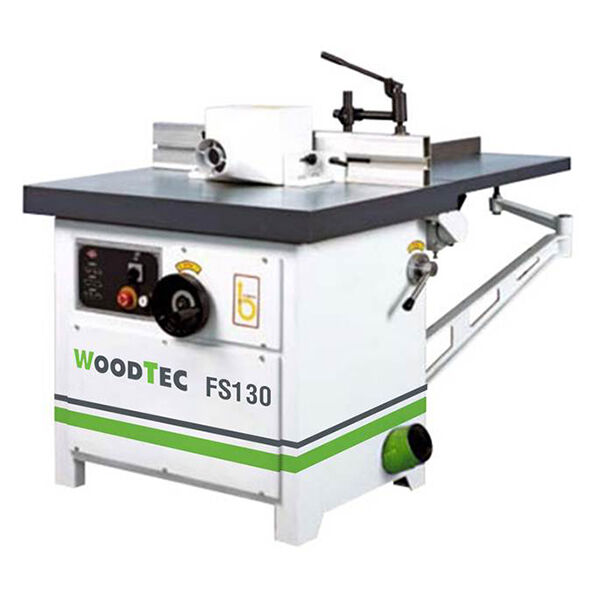

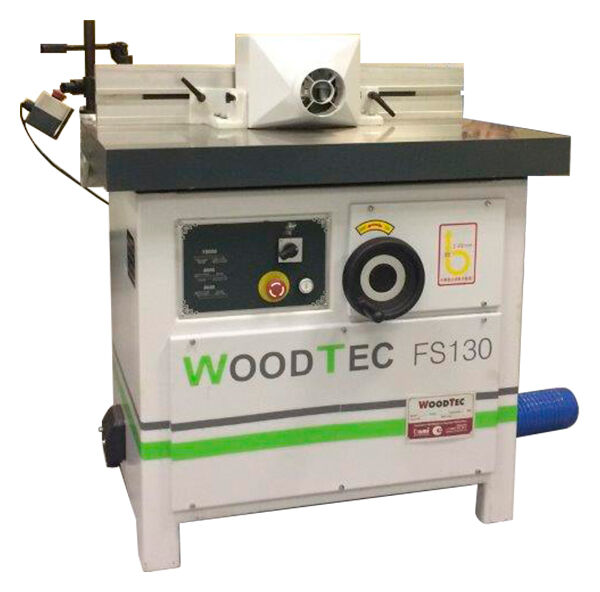

Станок фрезерный WoodTec FS 130
Станок фрезерный WoodTec FS 130
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Woodtec (Россия)

НАЗНАЧЕНИЕ:

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

WoodTec FS 130
Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону

 ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Подъем и опускание шпинделя осуществляется с помощью маховика
  • Перемещение каретки по направляющей с поддерживающей опорой
  • Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
  • Эксцентриковый зажим в комплекте
  • Диаметр шпинделя 32 мм

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

WoodTec FS 130  Шипорезная каретка
 Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм  На каретке расположена кнопка аварийного выключения станка  Базирование заготовки по направляющей
Шипорезная каретка

Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей.

WoodTec FS 130  Направляющая каретки
 Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей  Направляющая жестко закреплена в 2-х опорах  Подшипники изолированы от стружки и пыли в закрытом блоке
Направляющая каретки

Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.

WoodTec FS 130  Поддерживающая опора
 Обеспечивает жесткость каретки и исключает ее перекос
Поддерживающая опора

Обеспечивает жесткость каретки и исключает ее перекос.

WoodTec FS 130  Подъем/опускание шпинделя  Регулировка шпинделя по высоте осуществляется с помощью маховика    Панель управления   На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения Подъем/опускание шпинделя
Регулировка шпинделя по высоте осуществляется с помощью маховика.

Панель управления
На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения.
WoodTec FS 130  Эксцентриковый прижим
 Входит в комплект поставки  Надежно фиксирует заготовку на каретке
Эксцентриковый прижим

Входит в комплект поставки. Надежно фиксирует заготовку на каретке.



Защитный кожух

Кожух под фрезы Ø230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие Ø100 мм.

WoodTec FS 130  Аспирационный патрубок
 2-й аспирационный патрубок Ø100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя
Аспирационный патрубок

2-й аспирационный патрубок Ø100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.

WoodTec FS 130  Стопор шпинделя
 Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки
Стопор шпинделя

Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки.

WoodTec FS 130  Автоподатчик (дополнительное оборудование)   Увеличивает производительность станка  Повышает уровень безопасности оператора Автоподатчик (дополнительное оборудование)
Увеличивает производительность станка. Повышает уровень безопасности оператора.
WoodTec FS 130  Аспирационная установка (дополнительное оборудование)   Обеспечивает отвод стружки из зоны резания  Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки Аспирационная установка (дополнительное оборудование)
Обеспечивает отвод стружки из зоны резания.
Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.

Технические характеристики WoodTec FS 130

Максимальная высота фрезерования, мм 130
Диаметр шпинделя, мм 32
Максимальный диаметр фрез в кожухе, мм 230
Вертикальный ход шпинделя, мм 100
Частота вращения шпинделя, об/мин 6000 / 8000 / 10 000
Мощность, кВт 4
Размер основного стола, мм 900 х 640
Размер каретки, мм 650 х 350
Ход каретки, мм 540
Габаритные размеры
Длина, мм 953
Ширина, мм 1315
Высота, мм 1021
Вес WoodTec FS 130, кг 410

 Работа на станке осуществляется с 2-х сторон (с одной стороны работа с использованием шипорезной каретки, с другой фрезерование по шаблону и направляющим линейкам (каретка не мешает работе). Кожух разворачивается на 180°.
