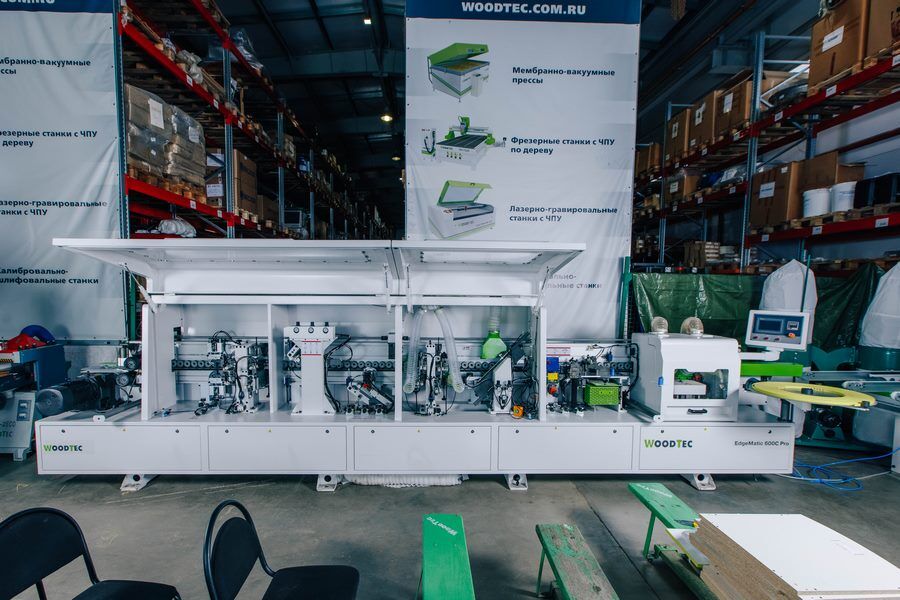

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Woodtec (Россия)

НАЗНАЧЕНИЕ:

Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.



Схемы обработки

1. Предварительное фрезерование 2. Подача кромки
3. Клеевой узел 4. Гильотина 5. Пресс группа 6. Узел 2-х моторной торцовки
WoodTec EdgeMatic 600C PRO  WoodTec EdgeMatic 600C PRO
7. Чистовой узел фрезерования свесов 8. Узел радиусной циклевки 9. Узел обкатки углов 10. Полировальный узел
WoodTec EdgeMatic 600C PRO  WoodTec EdgeMatic 600C PRO

Отличительные особенности

  • Увеличенная скорость подачи до 23 м/мин;
  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Индивидуальный частотный преобразователь для каждого узла;
  • Двухмоторная обкатка углов;
  • Радиусная и плоская цикли;
  • Прижимная балка управление с пульта.

Конструктивные особенности

WoodTec EdgeMatic 600C PRO

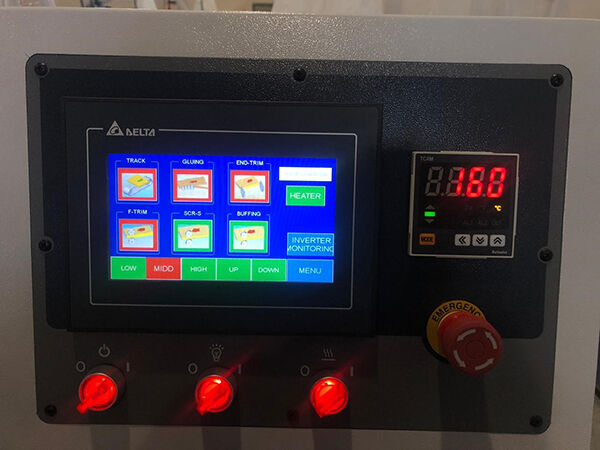

 ПАНЕЛЬ УПРАВЛЕНИЯ
 Управление осуществляется с помощью пульта с монитором «Touch Screen»
 Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка
 Простое и понятное...

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором «Touch Screen».

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Простое и понятное включение всех узлов.

В случае неисправности на дисплее появляется описание неисправности.

WoodTec EdgeMatic 600C PRO
 БЛОКИРОВКА ПОДАЧИ
 Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками
 Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.

Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

WoodTec EdgeMatic 600C PRO
 УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

 Для предварительной прифуговки заготовки перед приклеиванием кромки
 Необходим для удаления сколов и ступеньки от подрезной пилы
 Удобная вертикальная перестановка фрез обесп...

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки.

Необходим для удаления сколов и ступеньки от подрезной пилы.

Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.

Укомплектован алмазными фрезами.

WoodTec EdgeMatic 600C PRO

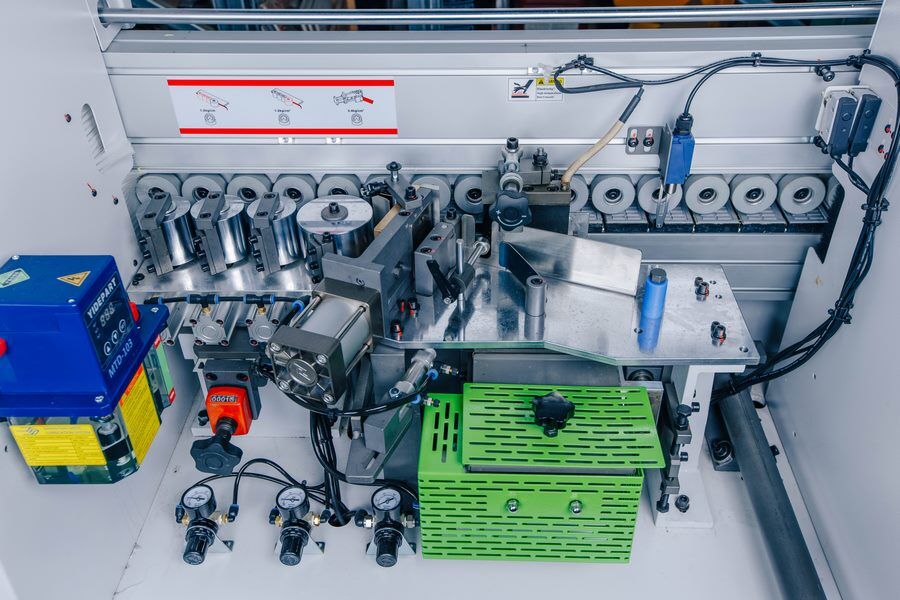

 КЛЕЕНАНОСЯЩИЙ УЗЕЛ
 Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли
 Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.

Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

WoodTec EdgeMatic 600C PRO

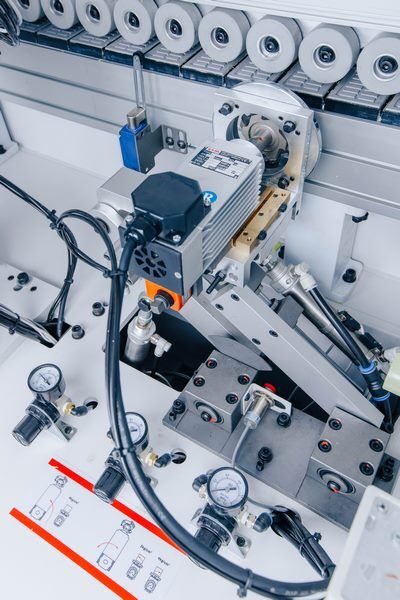

 ЗОНА ПРИЖИМА
 Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку
 С помощью цифрового счетчика регулируется ход прижима на ...

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.

С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

WoodTec EdgeMatic 600C PRO
 ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
 Выполнены в соответствии стандартам СЕ

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Выполнены в соответствии стандартам СЕ.

WoodTec EdgeMatic 600C PRO

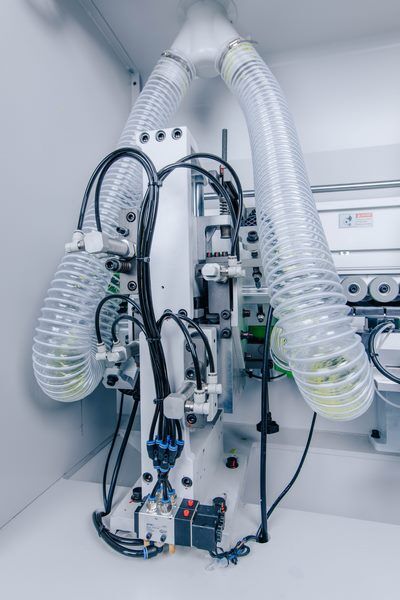

 ТОРЦОВОЧНЫЙ УЗЕЛ
 Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность  Оснащен 2 торцовочными пилами диаметром
 НАСТРОЙКА
 Удобн...

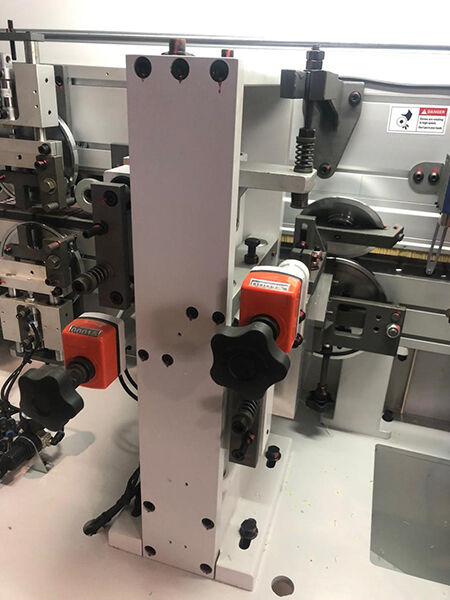

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Оснащен 2 торцовочными пилами диаметром

НАСТРОЙКА

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

WoodTec EdgeMatic 600C PRO
 ОБСЛУЖИВАНИЕ
 Узел оснащен системой автоматической смазки направляющих  Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

WoodTec EdgeMatic 600C PRO
 ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ
 Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала
 Оснащен двумя высокочастотными двигателями 12 000 об/мин , расположенные один за другим, с вертикаль...

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.

Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами.

Имеет удобную настройку с помощью счетчиков с цифровой индикацией.

Двигатели фрезерного узла поворотные(15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.

WoodTec EdgeMatic 600C PRO
 ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ
 Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид

ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ

Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид.

WoodTec EdgeMatic 600C PRO
 УЗЕЛ РАДИУСНОЙ ЦИКЛИ
 Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла
 С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживан...

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

WoodTec EdgeMatic 600C PRO
 УЗЕЛ ПЛОСКОЙ ЦИКЛИ
 Предназначен для удаления остатков клея с клеевого соединения
 С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеж...

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения.

С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

WoodTec EdgeMatic 600C PRO
 ПОЛИРОВАЛЬНЫЙ УЗЕЛ
 Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска
 Удобная регулировка позволяет настроить на любой угол полировальные круги относительно о...

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

WoodTec EdgeMatic 600C PRO
 ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ
 Настройка на толщину детали производиться с пульта управления  На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину
 На рисунке показан электр...

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.

На рисунке показан электропривод прижимной балки.

Толщина кромочного материала, мм 0,4 - 3
Мин/макс толщина детали, мм 10 - 60
Мин. размеры обрабатываемой панели, мм 200 x 100
Скорость подачи, м/мин 15 - 20 - 23
Мощность двигателей узла предварительного фрезерования, кВт 2 x 2,2
Ёмкость клеевого бачка, л 3,2
Давление воздуха, атм. 6 - 8
Общая мощность, кВт 15
Рабочее напряжение, В 380
Габаритные размеры
Длина, мм 6460
Ширина, мм 900
Высота, мм 1610
Вес, кг 1840
