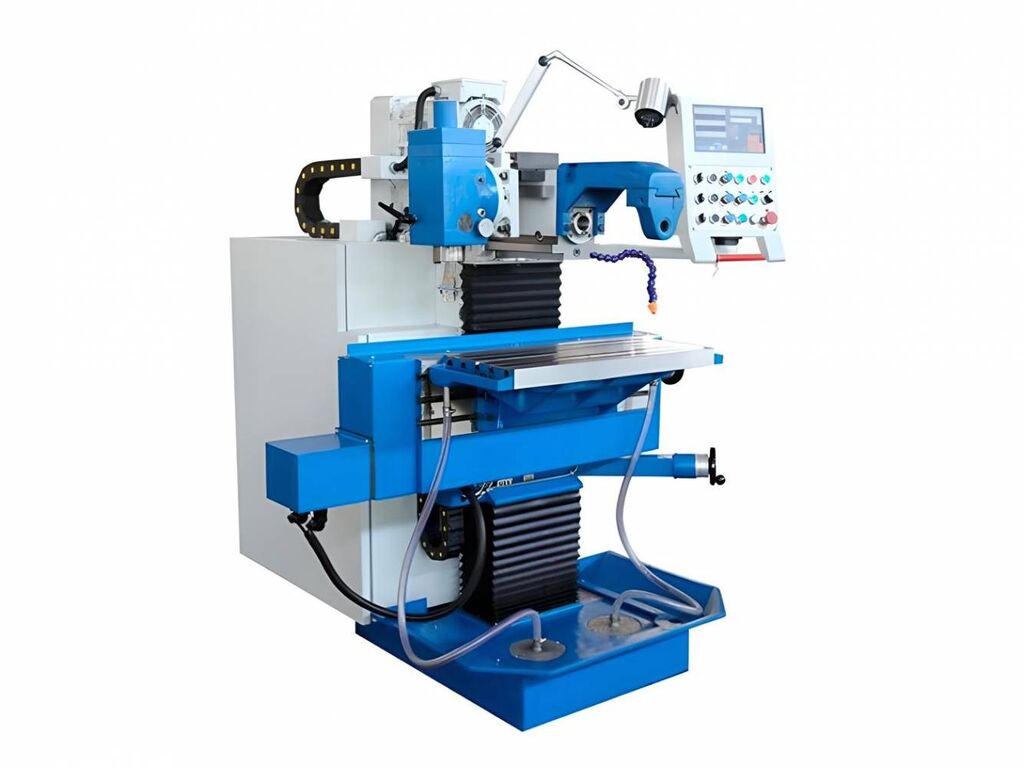

Широкоуниверсальный фрезерный станок FHU2-32
Особенности
• Вертикальный фрезерный станок FHU2-32 предназначен для обработки с помощью фрезы различных плоских и фасонных поверхностей, зубчатых колёс и других деталей из стали, чугуна, цветных металлов и пластмассы;
• Рабочий стол размером 890 х 225 мм с усиленной нагрузкой позволяет обрабатывать заготовки до 160 кг. Ускоренное перемещение стола (X/Y/Z) 1200 мм/мин. Благодаря шариковым винтам и серводвигателям, установленным на трех осях (X, Y, Z), обеспечивается легкая и точная подача инструмента;

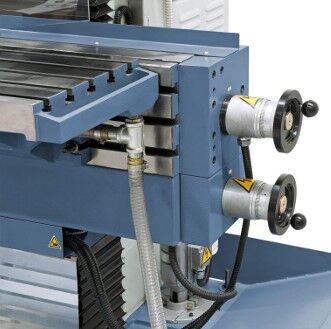

• Удобное управление подачей на всех трех осях X, Y, Z повышает точность обработки и удобство эксплуатации;

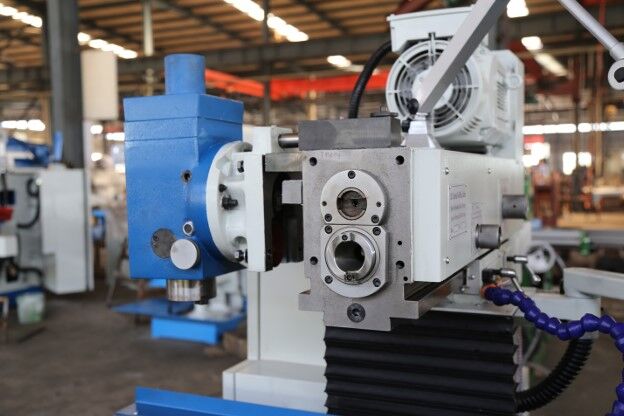

• Бесступенчатый поворот на ±90° и шпиндель с управлением от двигателя переменной частоты позволяют выполнять сложные операции с максимальной гибкостью;

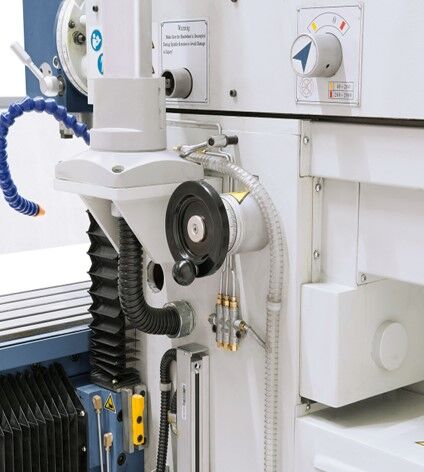

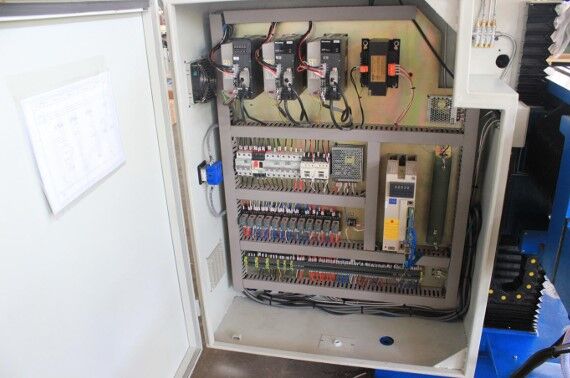

• Автоматическая система смазки – обеспечивает надежную работу узлов и продлевает срок службы станка. Эффективная система охлаждения – предотвращает перегрев инструмента и заготовки во время работы. Лоток для сбора стружки способствует чистоте рабочей зоны, а компоненты CE Schneider Electric гарантируют надежность электрооборудования;
• Простота обслуживания, быстрая переналадка приспособлений и инструмента обеспечивают значительные удобства при использовании станка в индивидуальном и серийном производстве.
Стандартная комплектация станка:
- Устройство цифровой индикации (УЦИ)
- Серьга для горизонтального фрезерования
- Горизонтальные оправки для фрез ISO 40 на Ø 16, 22, 27, 32 мм
- Переходная втулка для фрез ISO 40 на МК 1, МК 2, МК 3
- Цанговый патрон ISO 40 с комплектом цанг Ø 2, 3, 4, 5, 6, 8, 10, 12 мм
- Штревель
- Виброооры
- Освещение рабочей зоны
- Система охлаждения
- Защитный экран патрона
- Поддон для стружки
- Централизованная система смазки
- Комплект вспомогательного инструмента для обслуживания станка
- Руководство по эксплуатации на русском языке
Технические характеристики FHU2-32
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00075372 |
| Страна-производитель | КНР |
| Тип привода | Электрический |
| Тип | Широкоуниверсальный |
| Размер стола, мм | 890 х 225 |
| Кол-во/размер/дистанция | 3 / 14 / 63 |
| Максимальная нагрузка на стол, кг | 160 |
| Поворот фрезерной головки, ° | ± 90° |
| Расстояние от торца шпинделя до стола, мм | 170 – 570 |
| Скорость вращения, об/мин | 40 – 2000 |
| Конец шпинделя | BT 40 |
| Количество скоростей | 2 диапазона |
| Ход по оси х, мм | 405 |
| Ход по оси y, мм | 305 |
| Ход по оси z, мм | 400 |
| Ход хобота, мм | 305 |
| Ускоренное перемещение по осям x/y/z, мм/мин | 1200 |
| Электропитание, в/гц | 380/50 |
| Мощность двигателя, квт | 3.7 |
| Мощность двигателя горизонтального шпинделя, квт | 3.7 |
| Длина, мм | 1800 |
| Ширина, мм | 1500 |
| Высота, мм | 1700 |
| Вес, кг | 1500 |
