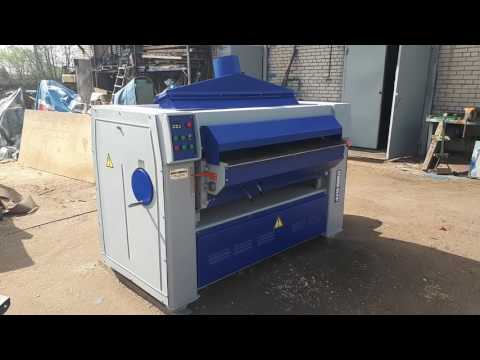

Рейсмусовый станок б/у СР 12-3
Артикул: СР 12-3
Рейсмусовый станок СР12-3 предназначен для плоского калибрования деталей из массивной древесины, плит на заданную толщину (в размер) параллельно стороне, обработанной (фугованной) предварительно.
Перечень выполненных работ
| Проведена | полная разборка и дефектацию всех узлов рейсмуса. |
| Настройка рабочих режимов и проверка качества строжки. | |
| Собрана | Новая электрическая схема управления станком на современных комплектующих. |
| Привод постоянного тока заменен асинхронным двигателем с дополнительной установкой частотного преобразователя с возможностью регулирования скорости подачи от 1 м/мин до максимума. | |
| Добавлена схема резервирования узла подачи при выходе из строя частотного регулятора. | |
| Благодаря современной схемотехнике удалось отказаться от выносного громоздкого шкафа управления станком с размещением всей электроники внутри станка. | |
| Заменены | кнопки управления и индикации |
| Подшипники электродвигателя привода строгального вала | |
| Подшипники строгального вала | |
| Новые строгальные ножи | |
| Настройка | узла нижних роликов стола |
| Верхних прижимов заготовки | |
| Редуктор | замена масла |
Технические характерисики рейсмусового станка б/у ср12-3
Рейсмусовый станок СР12-3 б/у является полным аналогом рейсмуса СР6-9. Отличие заключается лишь в максимальной ширине заготовки, которую можно отфрезеровать. В рейсмусе СР12-3 максимальная ширина строжки составляет 1250 мм. Из-за увеличения размеров строгального вала естественно увеличена на 600 мм и ширина станины. Масса станка тоже стала больше и составляет 3,2 т. В связи с увеличением ширины строжки увеличилась мощность главного двигателя и составляет теперь 22 кВт вместо 5,5 кВт у СР6-9. Увеличенные габариты «повзрослевшего» двигателя не позволили разместить двигатель внутри станка (как это было сделано на рейсмусе СР6-9). Теперь двигатель установлен «на выносе» и выходит за габариты станка.Более подробно устройство отдельных узлов рейсмуса рассмотрено в описании рейсмуса СР6-9. Достоинства и недостатки те же что и у СР6-9.
Плюсы:
- Надежность механики
- Массовость (много рейсмусов данного типа на вторичном рынке оборудования)
- Массивность станка (большая масса хорошо гасит вибрацию)
- Высокая ремонтопригодность
Минусы:
- Сложное решение узла подачи заготовки и электрического подъема стола.
- Сложная электрическая схема управления станком и как следствие недостаточная надежность и ремонтопригодность электрической схемы.
| Наибольшая ширина обрабатываемой заготовки | 1250 |
| Толщина обрабатываемой заготовки, мм | 10 - 125 |
| Наименьшая длина обрабатываемой заготовки, мм | 450 |
| Наибольший съем древесины ножевым валом за один проход, мм | 5 |
| Диаметр окружности резания, мм | 128 |
| Скорость подачи (ступенчатая), м/мин. | 8; 16 |
| Скорость механического перемещения стола, м/мин. | 0,25 |
| Диаметр присоединительного патрубка эксгаустерной воронки, мм | 180 |
| Суммарная мощность всех электродвигателей, квт | 22 |
| Габаритные размеры, мм | 1470х1915х1740 |
| Масса, кг | 3220 |
