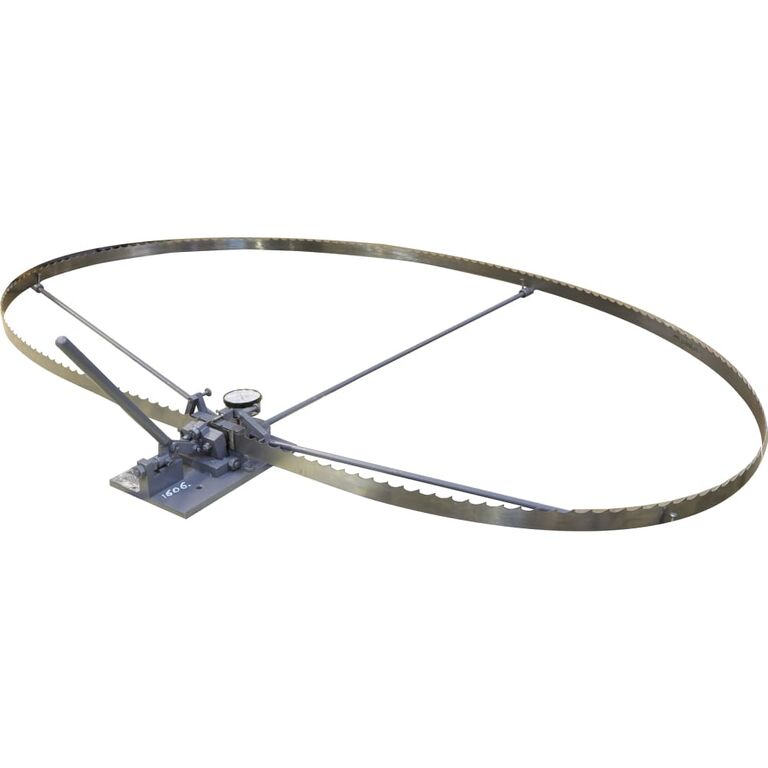

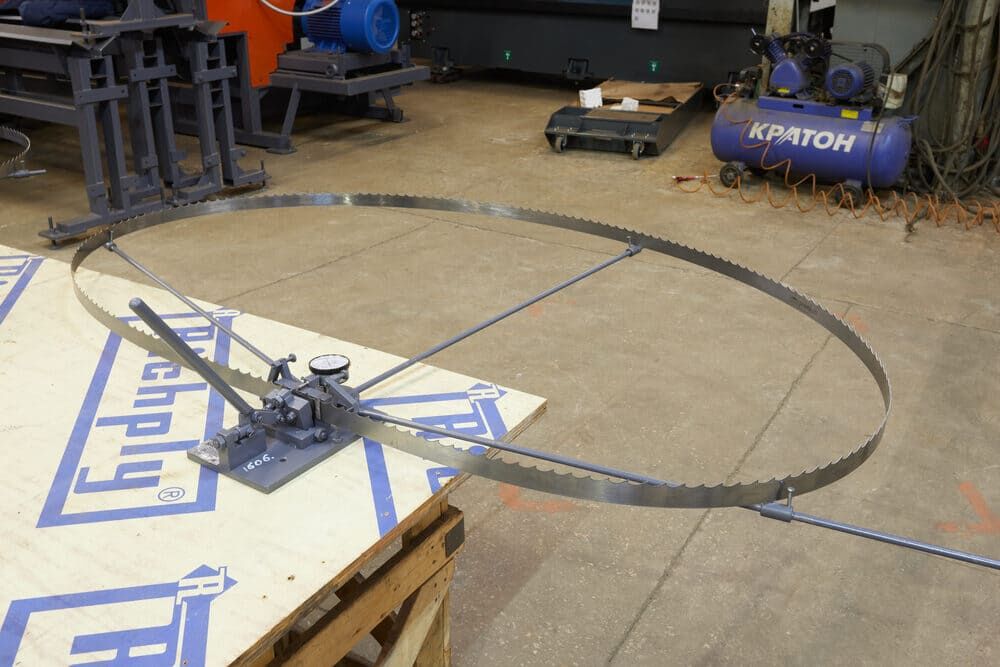

Разводное устройство Триумф ПР 22

Разводное устройство «ТРИУМФ» ПР 22 предназначено для разводки зубьев ленточных пил.

Перед началом работы, устройство жестко фиксируется на рабочем столе. Прижим и развод зуба пилы, производятся одновременно. При нажатии общей рукоятки оператором, усилие передается через систему рычагов на прижим к неподвижной опорной пластине. При дальнейшем толчке, винт толкателя продолжает движение и отгибает вершину зуба пилы. Данная кинематическая схема гарантирует надежную фиксацию пилы в рабочем положении независимо от величины изгиба зуба. Величина развода определяется по шкале индикатора. Устройство позволяет загибать зубья только в одну сторону. Чтобы загибать в противоположную сторону, пилу следует вывернуть «наизнанку». В рабочем положении ленточная пила опирается на опорные планки, закреплённые на станине. Регулировка высоты (по мере износа пилы) производится винтами расположенными по краям станины.

Разводное устройство триумф пр 22 основные технические характеристики
