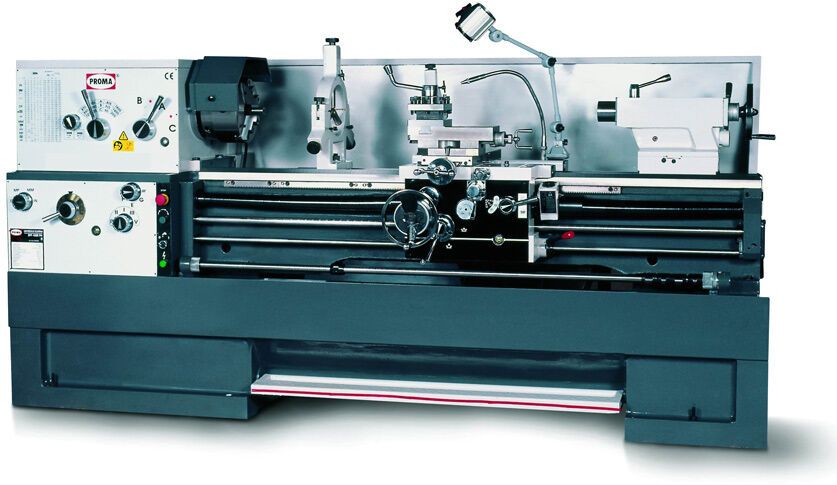

Универсальный токарный станок Proma SPF-2000PH (исп.К) (25015016)
Универсальный токарный станок с Proma SPF-2000PH (исп.К)
Описание товара
Универсальный токарный станок с Proma SPF-2000PH (исп.К) - это надежное и производительное оборудование, которое позволит вам осуществлять различные операции по обработке металла. Этот станок идеально подходит для широкого спектра задач и обеспечивает высокую точность и качество обработки.
Преимущества товара
- Мощный и надежный двигатель обеспечивает высокую производительность
- Простая и удобная система управления для легкой настройки и эксплуатации
- Высокая точность обработки благодаря качественным компонентам и технологиям
- Долговечность и надежность конструкции для длительного срока службы
- Многофункциональность и универсальность в применении для различных видов работ
Назначение и сферы применения
Универсальный токарный станок с Proma SPF-2000PH (исп.К) идеально подходит для использования в промышленных предприятиях, мастерских, ремонтных цехах и других областях, где требуется качественная обработка металла. Он позволяет выполнять различные виды токарных работ с высокой эффективностью и точностью.
Особенности товара
- Мощность двигателя: 2 кВт
- Диаметр обработки: до 400 мм
- Длина обработки: до 1000 мм
- Система управления: ЧПУ
- В комплекте идут различные насадки и приспособления для различных видов работ
Приобретите универсальный токарный станок с Proma SPF-2000PH (исп.К) прямо сейчас и повысьте эффективность и качество своего производства!
Универсальный токарный станок Proma SPF-2000PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
Описание универсального токарного станка с УЦИ Proma SPF-2000PH (исп.К)
Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Преимущества универсального токарного станка с УЦИ Proma SPF-2000PH (исп.К)
- Наличие устройства цифровой индикации;
- Установлена система СОЖ;
- Широкий спектр выполняемых операций;
- Простое и удобное управление;
- Качественное исполнение;
- Кнопка аварийной остановки;
- Ножной тормоз;
- Все подвижные узлы работают в масляной ванне;
- Долгий срок эксплуатации.
Технические характеристики токарного станка с УЦИ Proma SPF-2000PH (исп.К) |
|
---|---|
Характеристика | Значение |
Напряжение, В | 400 |
Потребляемая мощность, Вт | 5500 |
Длина обточки, мм | 2000 |
Диаметр обточки над станиной, мм | 460 |
Диаметр обточки над суппортом, мм | 275 |
Диаметр обточки над съёмной станиной, мм | 690 |
Длина съёмной станины, мм | 200 |
Отверстие шпинделя, мм | 80 |
Конус шпинделя | Мк7 |
Конус пиноли | Мк5 |
Вылет пиноли, мм | 170 |
Максимальная высота резцов, мм | 25 |
Диапазон оборотов шпинделя, об/мин | 25-1800 (12ст.) |
Метрическая резьба, мм | 0,5-20 (24ст.) |
Дюймовая резьба, ниток | 1,5-72 (61ст.) |
Модульная резьба | 0,25-10 (20 ст.) |
Питчевая резьба | 56-4DP |
Продольная подача, мм/об | 0,004-2,456 (122ст.) |
Поперечная подача, мм/об | 0,016-0,982 (122ст.) |
Масса, кг | 3055кг |
Габаритные размеры (ДхШхВ), мм | 3320х1000х1295 |
Особенности с УЦИ Proma SPF-2000PH (исп.К)
Освещение Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения. |
|
Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее. |
|
Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки). |
|
Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой. |
|
Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPF-2000PH 25015016 осуществляются посредством высокоточных маховиков. |
|
Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку. |
Основные узлы и агрегаты
- Основание
- Коробка подач
- Шпиндельная бабка
- Зажимной патрон
- Неподвижный люнет
- Резцедержатель
- Верхние салазки суппорта
- Лампа местного освещения
- Патрубок системы подачи СОЖ
- Каретка суппорта
- Задняя бабка
- Кожух ходового винта
- Ходовой вал
- Станина
- Фартук
- Педаль ножного тормоза
- Электрический блок управления
Станок Proma SPF-2000PH состоит из
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Комплект поставки
- Станок с УЦИ Proma SPF-2000PH (исп.К) - 1 шт.
- 3-х кулачковый патрон – Ø250 мм - 1 шт
- Кулачки обратные (комплект) - 1 шт
- 4-х кулачковый патрон – Ø320 мм - 1 шт
- Планшайба – Ø410 мм - 1 шт.
- Люнет подвижный - 1 шт.
- Люнет стационарный - 1 шт.
- Комплект сменных шестерен (6 шт.) - 1шт.
- Поворотный центр - 1 шт.
- Невращающийся центр Мк 3 - 1 шт.
- Втулка переходная Мк 5-Мк 7 - 1 шт.
- Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
- Ключ патрона - 2 шт.
- Ключ резцедержателя - 1 шт.
- Ключи рожковые 9х11,10х12,12х14, 17х19 - 4 шт.
- Ключ радиусный 135х140 - 1 шт.
- Клин для снятия инструмента из пиноли - 1 шт.
- Установочные опоры с болтами - комплект
- Отвёртка крестовая - 1 шт.
- Отвёртка шлицевая - 1 шт.
- Инструкция по эксплуатации
- Упаковка
