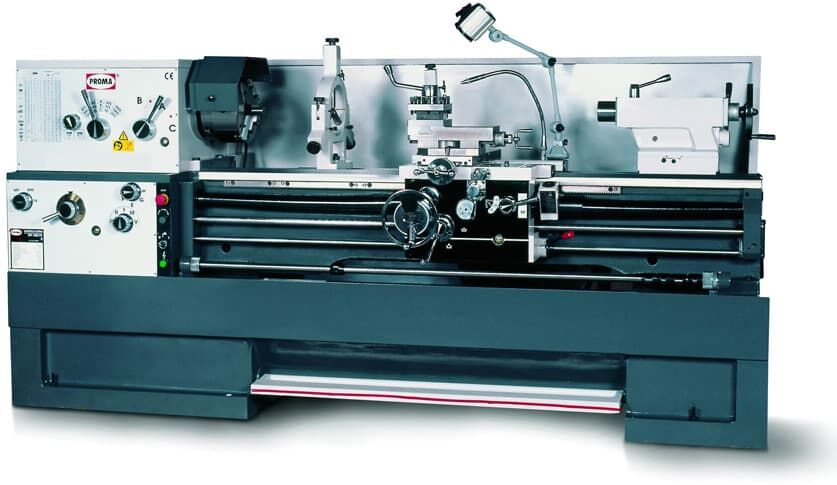

Универсальный токарный станок Proma SPF-1000PH (25300000)
Преимущества универсального токарного станка Proma SPF-1000PH:
- Высокое качество исполнения и надежность
- Универсальность в применении
- Простота в настройке и использовании
- Эффективная система гарантийного обслуживания
Особенности универсального токарного станка Proma SPF-1000PH:
- Мощность: 5.5 кВт
- Диаметр обработки: 1000 мм
- Длина обработки: 3000 мм
- Система ЧПУ для точной настройки и контроля процесса
Универсальный токарный станок Proma SPF-1000PH предназначен для обработки деталей различной сложности из различных материалов. Благодаря своей универсальности, он подходит для использования в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, судостроение и другие.
Этот токарный станок обеспечит высокую точность обработки и быструю смену инструмента, что значительно увеличит производительность вашего производства. Простота в настройке и использовании делает его идеальным выбором как для крупных предприятий, так и для небольших мастерских.
Универсальный токарный станок Proma SPF-1000PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
Описание универсального токарного станка Proma SPF-1000PH
- Станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
- Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Преимущества универсального токарного станка Proma SPF-1000PH
- Экономичный электродвигатель;
- Высокая точность обработки;
- Диаметр обточки над съёмной станиной - 690 мм;
- Длина съёмной станины - 200 мм;
- Продольная подача - 0.004-2.456 мм/об (122ст.);
- Поперечная подача - 0.016-0.982 мм/об (122ст.).
Технические характеристики токарного станка Proma SPF-1000PH |
|
---|---|
Характеристика | Значение |
Напряжение, В | 400 |
Потребляемая мощность, Вт | 5500 |
Длина обточки, мм | 1000 |
Диаметр обточки над станиной, мм | 460 |
Диаметр обточки над суппортом, мм | 275 |
Диаметр обточки над съёмной станиной, мм | 690 |
Длина съёмной станины, мм | 200 |
Отверстие шпинделя, мм | 80 |
Конус шпинделя | Мк7 |
Конус пиноли | Мк5 |
Вылет пиноли, мм | 170 |
Маниакальная высота резцов, мм | 25 |
Диапазон оборотов шпинделя, об/мин | 25-1800 (12ст.) |
Метрическая резьба, мм | 0,5-20 (24ст.) |
Дюймовая резьба | 1,5-72 ниток (61ст.) |
Модульная резьба | 0,25-10 (20 ст.) |
Продольная подача, мм/об | 0,004-2,456 (122ст.) |
Поперечная подача, мм/об | 0,016-0,982 (122ст.) |
Масса, кг | 2634 |
Габаритные размеры (ДхШхВ), мм | 2310х1000х1255 |
Особенности Proma SPF-1000PH
Легкое управление Удобные переключатели скоростей позволяют легко и быстро настроить необходимый режим обработки. |
|
Безопасность Защитный экран делает работу безопасной для оператора. |
|
Удобство в работе Выдвигающаяся пиноль задней бабки, для более надежной фиксации заготовки в центрах. |
|
Функциональность Суппорт универсального токарного станка Proma SPF-1000PH 25015011 с возможностью подачи вперед и вбок позволяет выполнять фигурную проточку. |
|
Универсальность В резцедержатель устанавливается 4 резца - можно быстро перейти от одной операции к другой (проточка - отрезание или проточка - снятие фаски и так далее). |
Основные узлы и агрегаты Proma SPF-1000PH
- Основание
- Коробка подач
- Шпиндельная бабка
- Зажимной патрон
- Неподвижный люнет
- Резцедержатель
- Верхние салазки суппорта
- Лампа местного освещения
- Патрубок системы подачи СОЖ
- Каретка суппорта
- Задняя бабка
- Кожух ходового винта
- Ходовой вал
- Станина
- Фартук
- Педаль ножного тормоза
- Электрический блок управления
Станок PROMA SPF-1000PH состоит из:
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Комплект поставки Proma SPF-1000PH
- Станок Proma SPF-1000PH - 1 шт.
- 3-х кулачковый патрон – ø250 мм - 1 шт.
- Кулачки обратные (комплект) - 1
- 4-х кулачковый патрон – ø320 мм - 1 шт.
- Планшайба – ø410 мм - 1 шт.
- Люнет подвижный - 1 шт.
- Люнет стационарный - 1 шт.
- Комплект сменных шестерен (6шт.) - 1 шт.
- Невращающийся центр Мк 3 - 2 шт.
- Втулка переходная Мк 5-Мк 7 - 1 шт.
- Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
- Ключ патрона - 2 шт.
- Ключ резцедержателя - 1 шт.
- Ключи рожковые 9x11, 10x12, 12x14, 17x19 - 4 шт.
- Ключ радиусный 135х140 - 1 шт.
- Клин для снятия инструмента из пиноли - 1 шт.
- Установочные опоры с болтами - комплект
- Отвёртка крестовая - 1 шт.
- Отвёртка шлицевая - 1 шт.
- Инструкция по эксплуатации
- Упаковка
