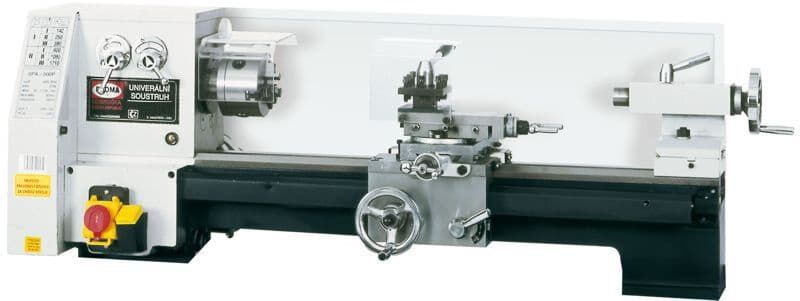

Универсальный токарный станок Proma SPA-500 P/230 (25000072)

0.0 (голосов 0)
Артикул: pro25000072
269 430 + 2694 балла
Купить в 1 клик
Универсальный токарный станок Proma SPA-500 P/230 (25000072)
Универсальный токарный станок Proma SPA-500 P/230 (25000072)
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Proma

Универсальный токарный станок PROMA SPA-500 P/230 разработан для равномерного снятия стружки с поверхности в процессе обточки, а также для шлифовальной обработки вращающихся заготовок. С помощью приспособления проводят растачивание, подрезку, обтачивание изделий фасонной и сферической форм. Модель применяется также для выполнения и развертывания отверстий при сверлении, подрезки торцов.

Универсальный токарный станок используется на складских помещениях, в токарных, подсобных мастерских, в мелкосерийном промышленном изготовлении и прочих объектах.

Основные узлы и детали станка SPA-500 P/230


1.​ Поддон (поставляется с подставкой)
2.​ Электрический блок управления
3.​ Шпиндельная бабка
4.​ Зажимной патрон
5.​ Фартук
6.​ Каретка суппорта
7.​ Резцедержатель
8.​ Верхние салазки
9.​ Поперечные салазки
10.​ Направляющие станины
11.​ Задняя бабка
12.​ Станина
13.​ Подставка (поставляется отдельно)

Поддон (1) позволяет предназначен для компактного сбора мелких отходов и жидкости-охладителя. Шпиндельная бабка (3) со шпинделем зафиксирована. Станина (12), которая включает направляющие (10) задней бабки (6) и каретки суппорта. Фартук (5) оснащен устройством направления перемещения от маховика ручного движения к рейке, а также с приспособлением сочленения маточной гайки и ходовика. Суппорт состоит из ряда элементов: салазки (9), которые расположены поперечно и перемещаются вдоль каретки, которая движется по направляющим станины, поворотного приспособления (8), резцедержатель (7). Примечательно, что каретку седла можно приводить в движение ручным либо механическим способом. Верхние и поперечные салазки запускаются в движение исключительно ручным способом. При необходимости станок возможно дооборудовать фиксированными либо подвижными люнетами, которые не входят в базовый комплект поставки, поэтому их следует приобретать дополнительно.

Технические сведения станка PROMA SPA-550 P/230

Как выбрать величину подачи и шага резьбы

Настройку масштаба подачи и шага резьбы задают с использованием сменных шестерен. Оператору необходимо принимать во внимание параметры, приведенные в информационной таблице. Сведения представлены на внутренней части закрывающего элемента шпиндельной бабки.

Чтобы заменить передаточный механизм A, B, C, D типа, необходимо открутить фиксирующие их по центру валов стопора. После фиксации передаточных колес корректного типа для надежной их фиксации на валах необходимо использовать шайбы. Допускается изменение величины межосевого пространства между шестернями. Для этого необходимо ослабить зажим болта (1), скорректировать позицию сектора (2) или изменит положение оси, для чего сперва необходимо прокрутить влево (против стрелки часов) с установленными элементами-шестернями С и В. После проведения манипуляций закручивают болт (1) и ось. Необходимо добиться минимального расстояния между зазорами передаточных деталей. При этом последние должны находиться в свободном вращении.

Технические характеристики

Напряжение, В 230
Диаметр обточки над станиной, мм 200
Диаметр обточки над поперечным суппортом, мм 115
Расстояние между центрами, мм 500
Частота вращения шпинделя, об/мин 140-1710
Количество скоростей шпинделя, ст. 6
Конус шпинделя, Мк 3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,05-0,2
Количество продольных подач 4
Диапазон метрической резьбы, мм 0,4-3
Количество метрических резьб 11
Шаг резьбы ходового винта, мм 2
Макс.высота резца, мм 10
Ход поперечного суппорта, мм 120
Ход верхнего суппорта, мм 70
Конус пиноли задней бабки, Мк 2
Ход пиноли задней бабки, мм 45
Диаметр пиноли, мм 30
Расстояние между направляющими, мм 150
Мощность двигателя, кВт 0,37
Потребляемая мощность, кВт 0,37
Тип двигателя асинхронный
Длина, мм 1160
Ширина, мм 560
Высота, мм 420
Масса, кг 118

Комплект поставки

Патрон 3-х кулачковый 100мм 1 шт.
Кулачки обратные 1 шт.
Центр невращающийся Мк2, Мк3 2 шт.
Сменные шестерни гитары подач 5шт.
Ключ шестигранный 6мм 1 шт.
Ключ резцедержателя 1шт.
Ключ патрона 1шт.
Ключи рожковые 8х10, 12х14, 17х19 3шт.
Инструкция по эксплуатации
