Вертикально-фрезерный станок Proma FP-48SP (25330048)
Описание товара - Вертикально-фрезерный станок Proma FP-48SP
Вертикально-фрезерный станок Proma FP-48SP - это надежное и мощное оборудование, которое обеспечивает высокую точность и качество обработки деталей. Этот станок идеально подходит для производства металлических и пластиковых изделий, а также для выполнения сложных фрезерных работ.
Преимущества:
- Мощность и высокая производительность
- Точность и надежность обработки
- Простота в эксплуатации и обслуживании
- Компактные размеры и эргономичный дизайн
Особенности:
- Горизонтальный и вертикальный фрезерный стол
- Цифровая система управления и программирования
- Высокоточные направляющие и шпиндель
- Многофункциональность и универсальность
Назначение и сферы применения:
Вертикально-фрезерный станок Proma FP-48SP идеально подходит для обработки металлических и пластиковых деталей в машиностроении, автомобильной промышленности, аэрокосмической отрасли, электронике и других областях промышленности.
Вертикально-фрезерный станок FP-48SP предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в ремонтных мастерских.
В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

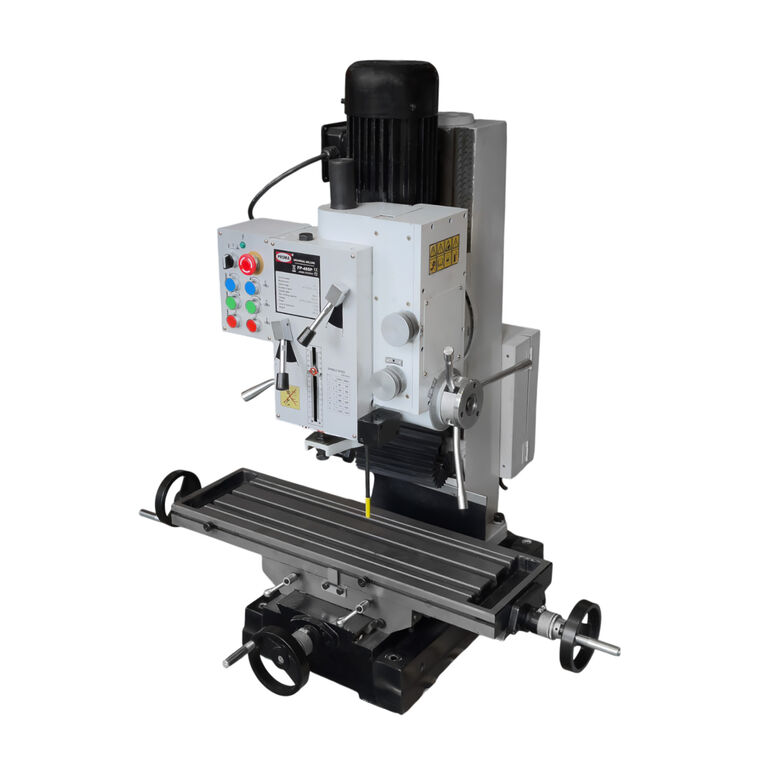

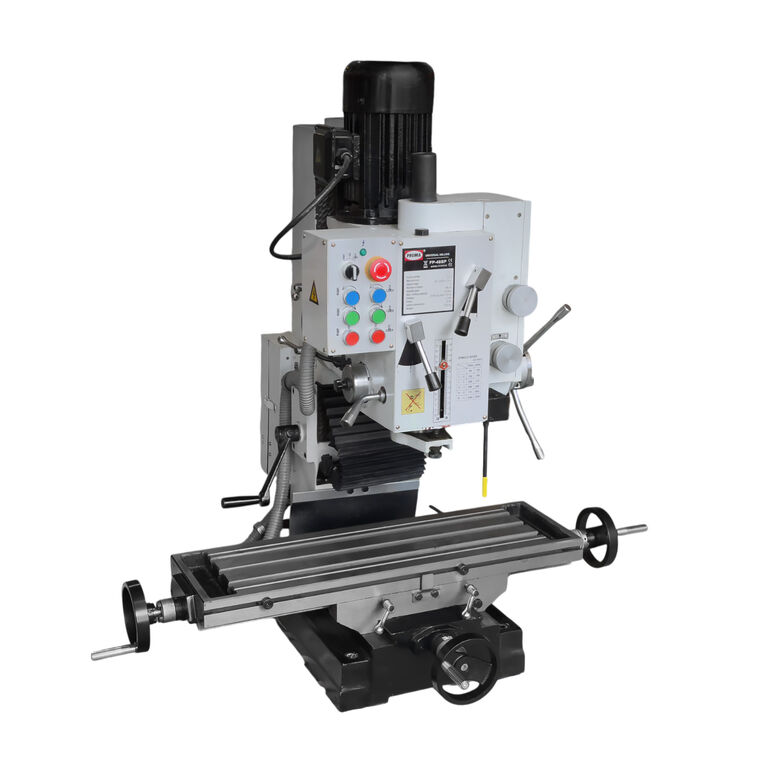

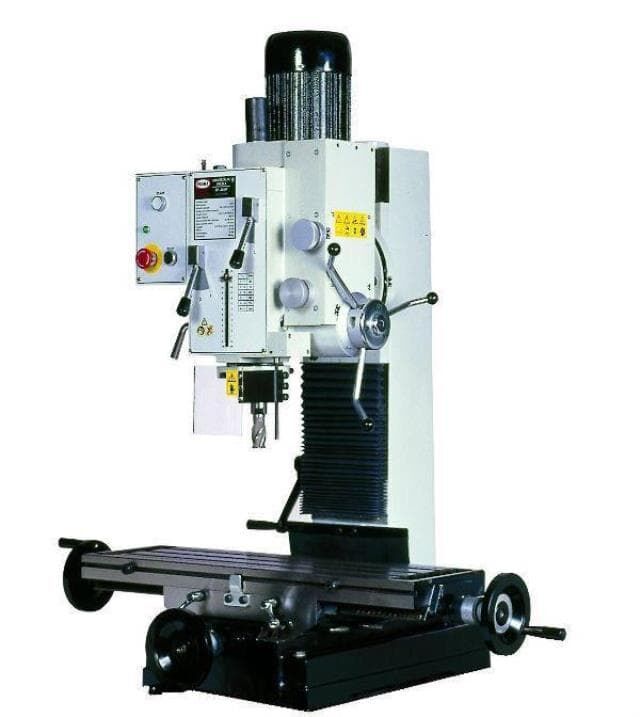

Основные узлы и детали оборудования
- 1. Электродвигатель главного привода.
- 2. Фрезерная головка с коробкой передач.
- 3. Пульт управления.
- 4. Ручка переключения диапазона скоростей шпинделя.

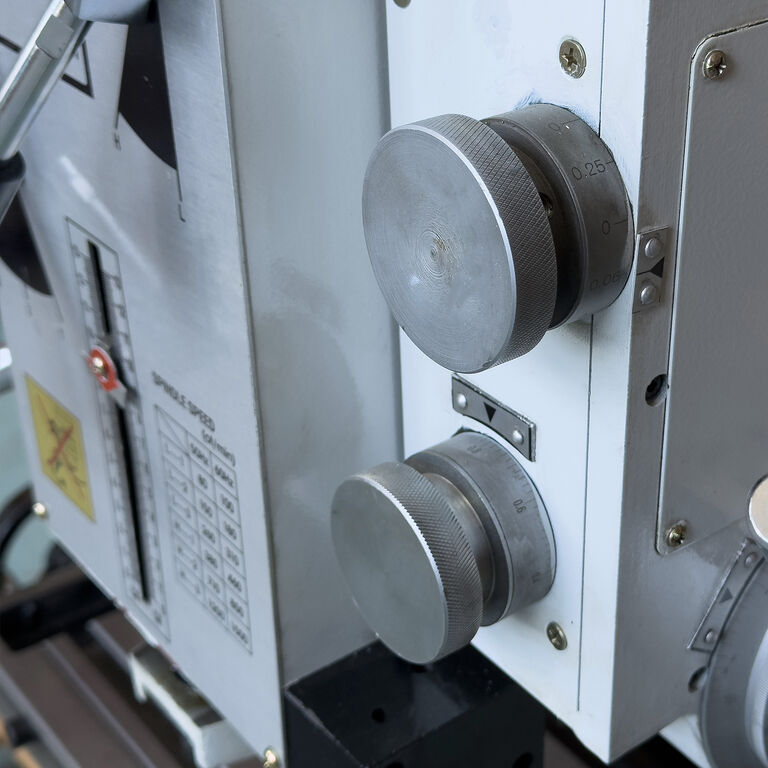

- 5. Ручка переключения скорости вращения шпинделя.

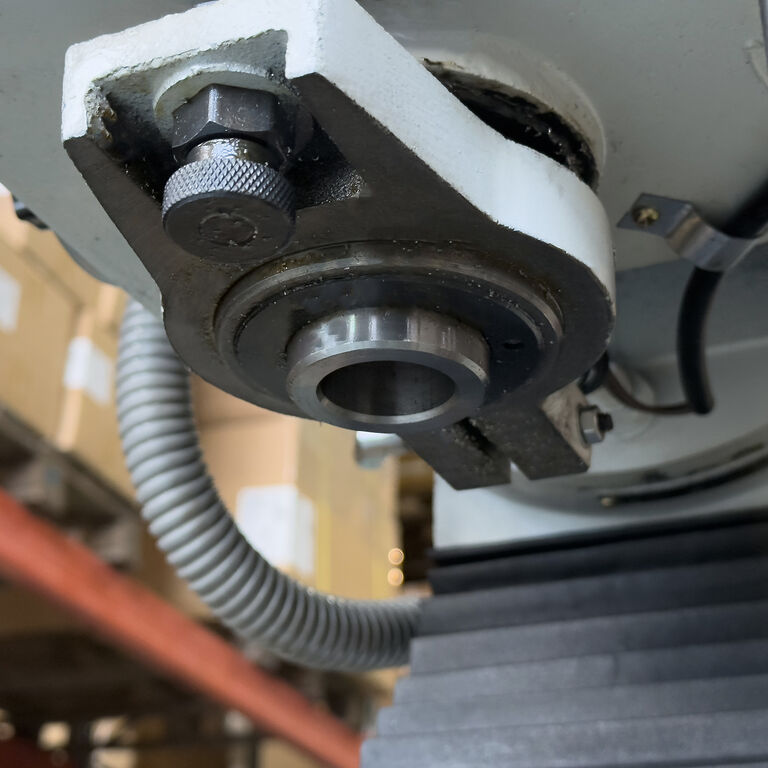

- 6. Шпиндель.
- 7. Ручка зажима подачи шпинделя.
- 8. Защитный экран.
- 9. Стол.
- 10. Маховик ручной поперечной подачи стола.
- 11. Маховик ручной продольной подачи.
- 12. Ручка перемещения фрезерной головки.

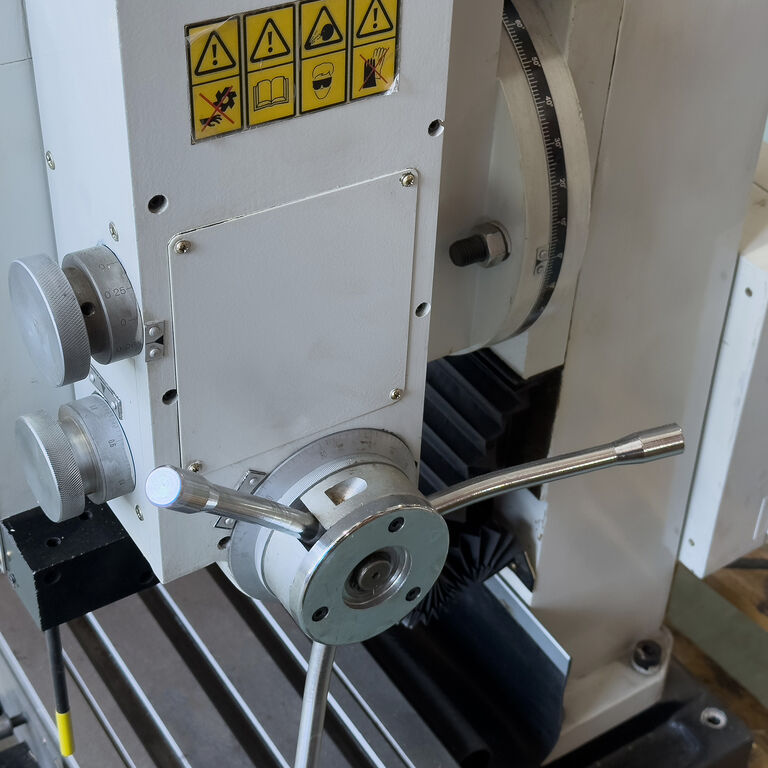

- 13. Ручка подачи шпинделя.

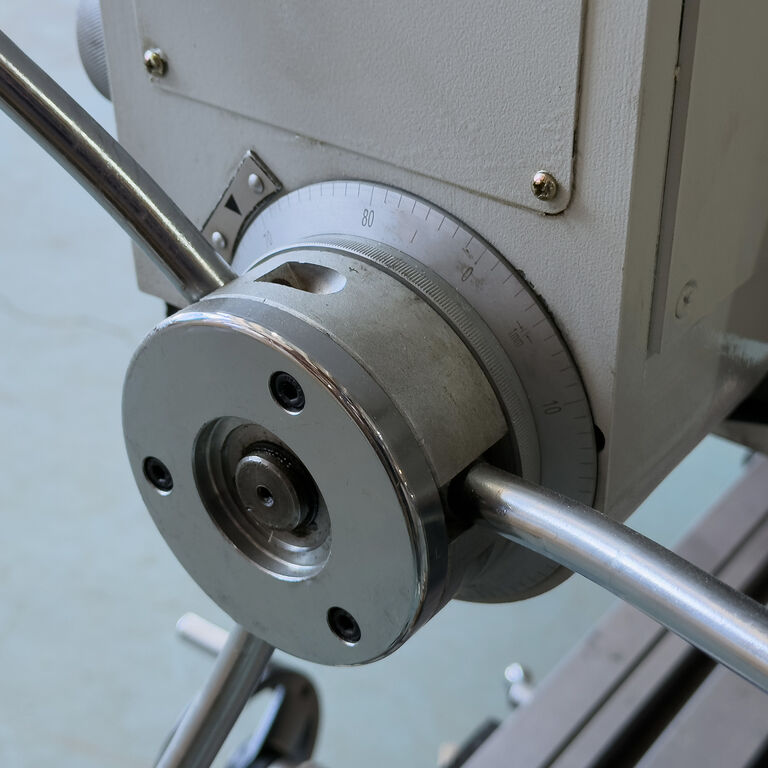

- 14. Маховичок микроподачи шпинделя.
- 15. Маховичок выбора скорости подачи шпинделя.
- 16. Стойка станка.
- 17. Основание.

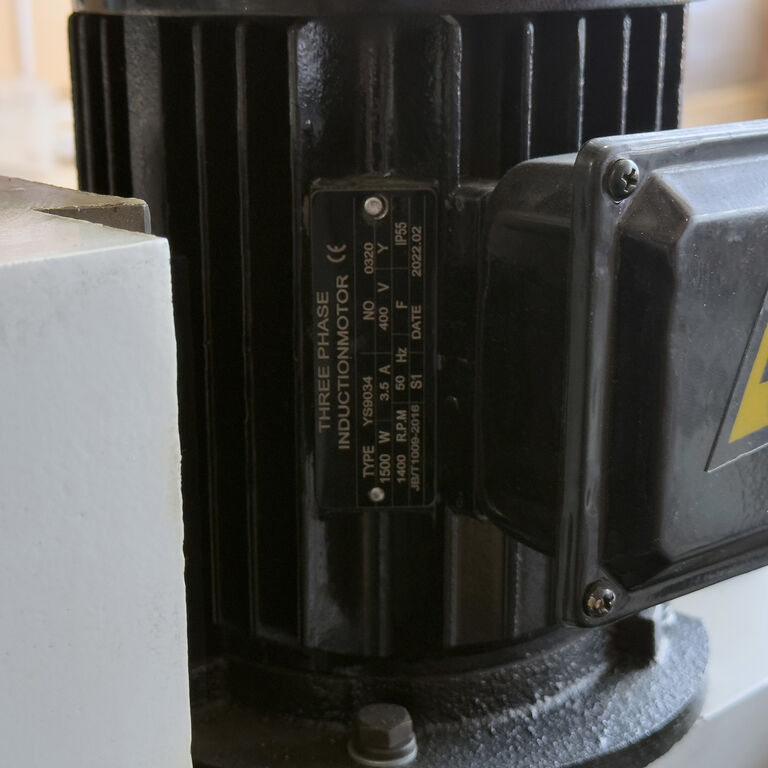

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью маховика 10.
Дополнительная информация
Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.
Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.
Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!
В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

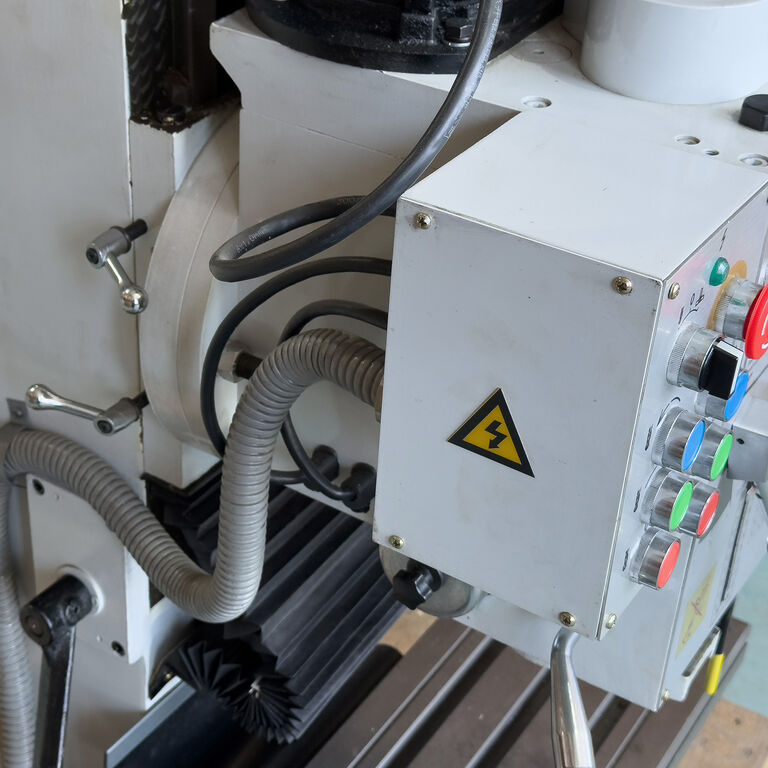

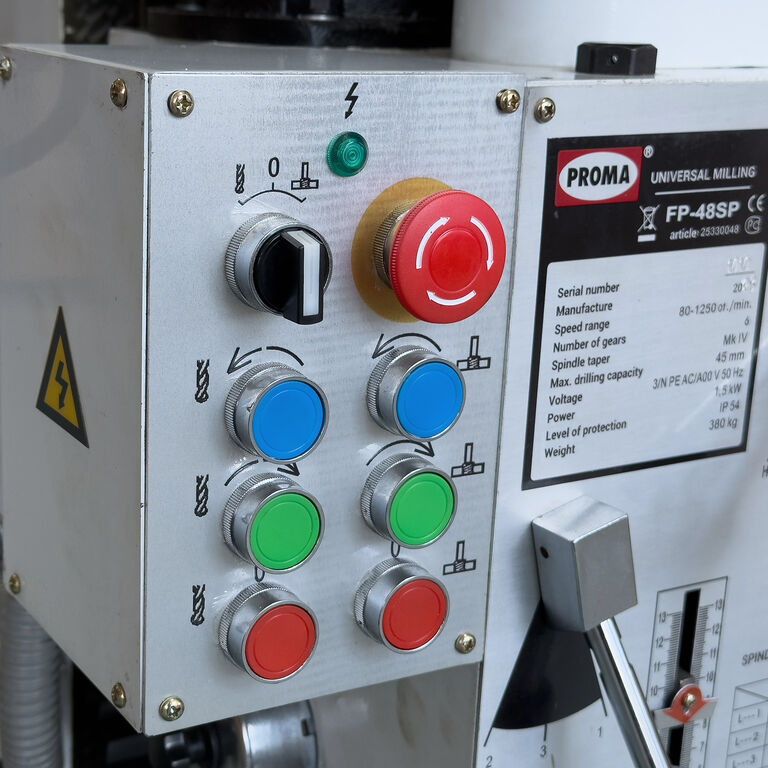

- 1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
- 2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 4. Кнопка выключения вращения шпинделя в режиме сверления.
- 5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 7. Кнопка выключения вращения шпинделя в режиме сверления.
- 8. Кнопка аварийного выключения станка.
- 9. Индикаторная лампа наличия напряжения на станке.
Технические характеристики фрезерного станка PROMA FP-48SP |
|
---|---|
Напряжение | 400В |
Потребляемая мощность | 1500Вт |
Макс. диаметр сверления | 45мм |

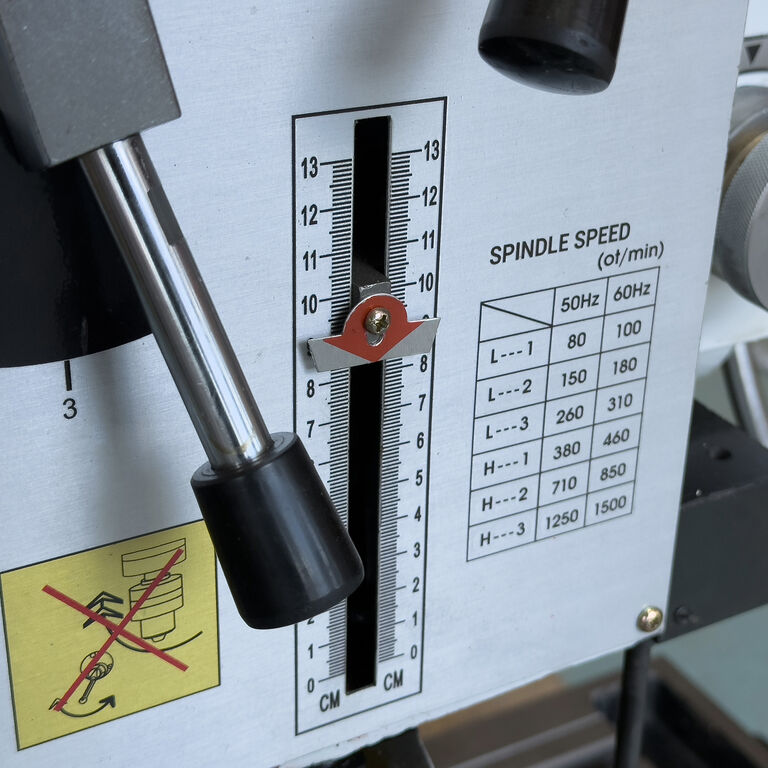

Диапазон оборотов шпинделя | 80-1250 об/мин (6cт) |

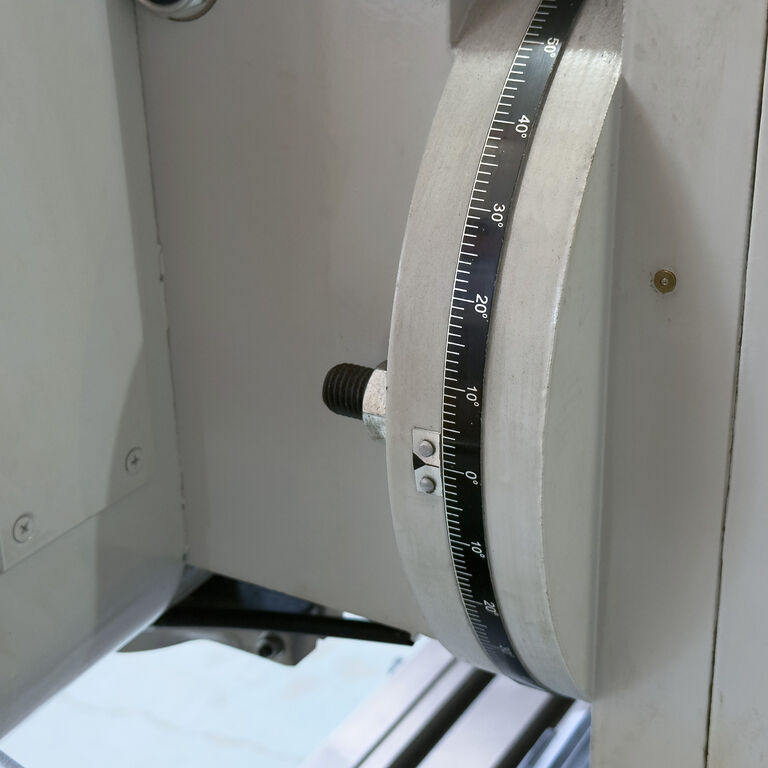

Угол наклона фрезерной головки | ±90 градусов |
Размер стола | 800х240мм |
Размер основания | 400х635мм |
Общая высота | 1400мм |
Конус шпинделя | Мк4 |
Поперечный ход стола | 205мм |
Продольный ход стола | 585мм |
Ход шпинделя | 130мм |
Вылет шпинделя | 260мм |
Макс. расстояние от шпинделя до стола | 425мм |

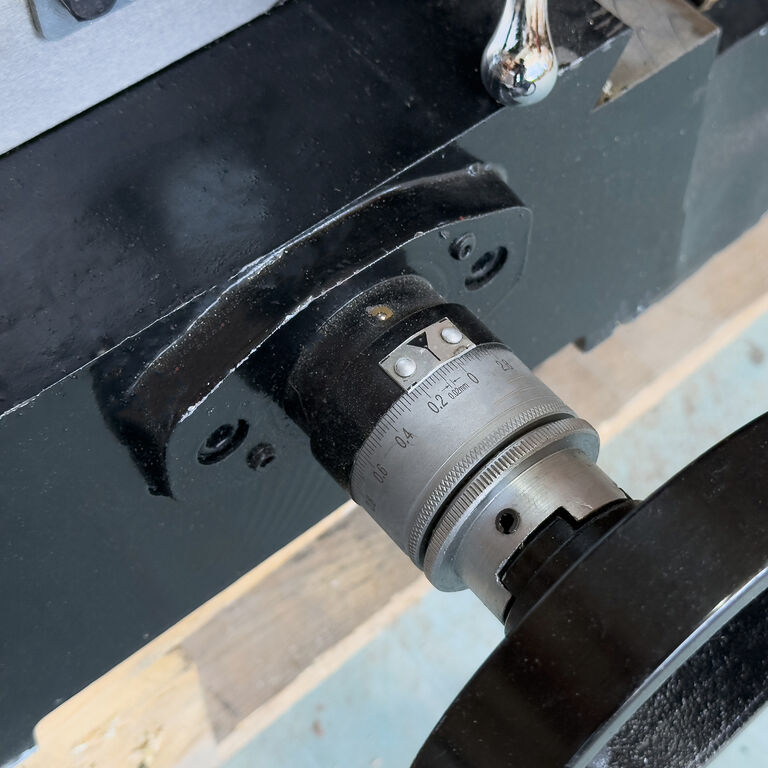

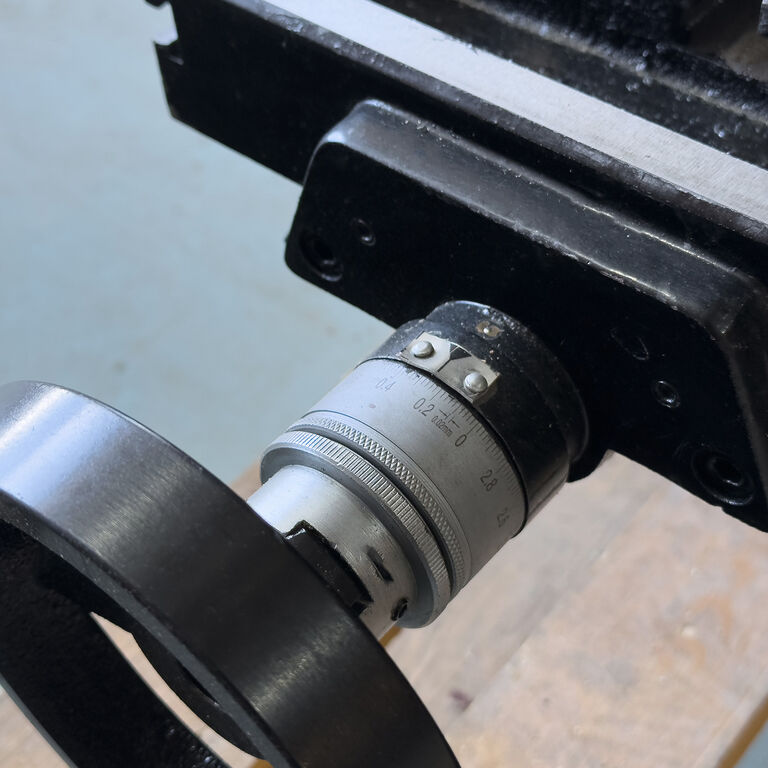

Одно деление нониуса – продольный ход | 0,02мм |
Одно деление нониуса – поперечный ход | 0,02мм |
Одно деление нониуса – тонкая подача шпинделя | 0,02мм |

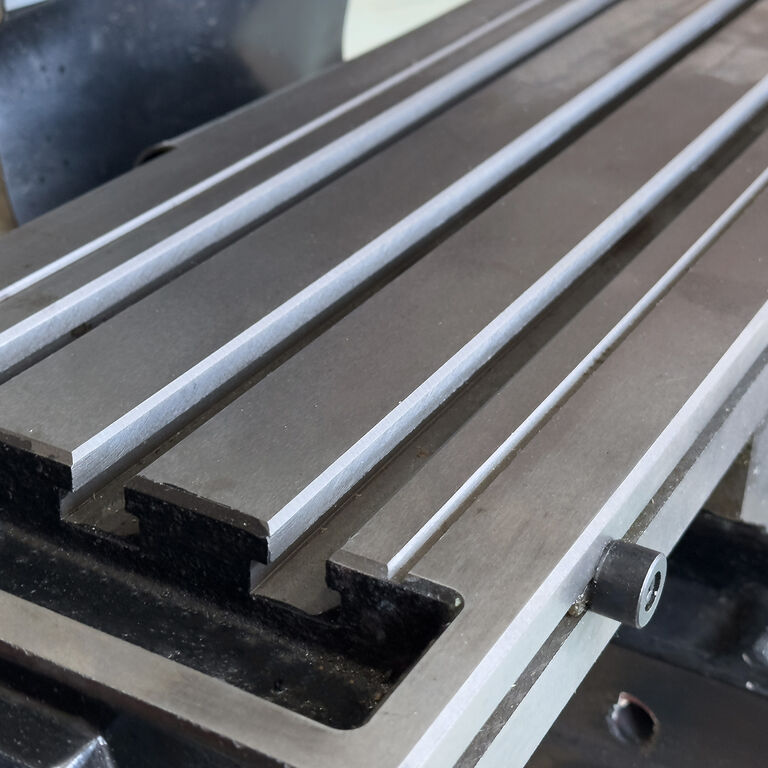

Т-образный паз стола | 16мм |
Масса | 310кг |
Комплект поставки
Оправка для патрона MK 4 В18 | 1шт |
Патрон сверлильный 3-16 В18 | 1шт |
Ручка вертикального перемещения шпиндельной головки | 1шт |
Штурвал подачи стола | 3шт. |
Штурвал тонкой подачи шпинделя | 1шт. |
Ручка для штурвала перемещения стола | 3шт. |
Ручки для перемещения пиноли шпинделя | 3шт. |
Ручка для штурвала тонкой подачи шпинделя | 1шт. |
Штанга М12 для крепления инструмента | 1шт. |

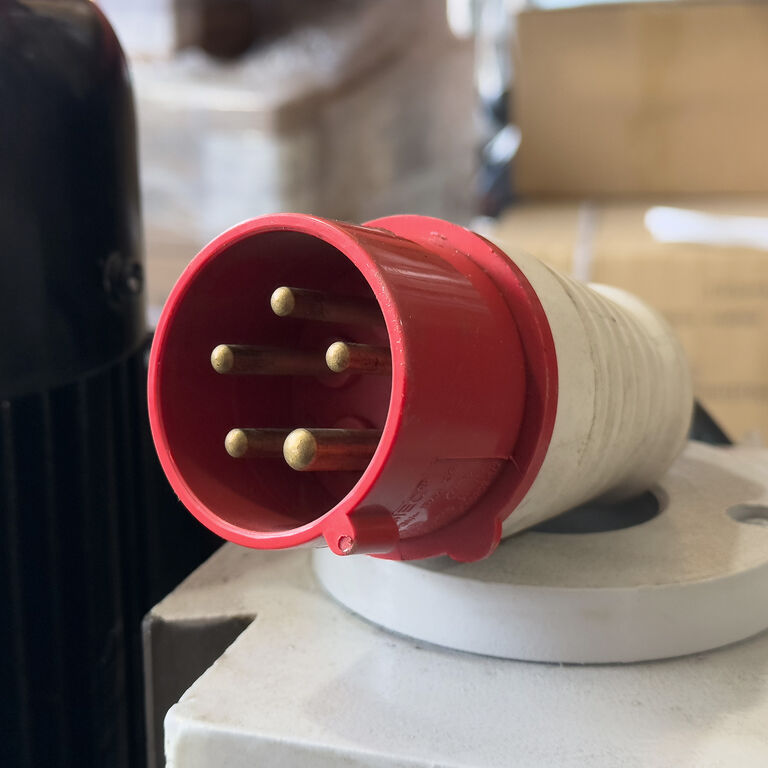

Соединительный кабель с разъёмом | 1шт. |
Защитный экран | 1шт. |
Инструмент: | |
Ключ сверлильного патрона | 1шт. |
Ключ торцевой шестигранный 6; 5 | 2 шт. |
Ключ рожковый 22 Х 24 | 1шт. |
Клин для снятия инструмента | 1 шт. |
Инструкция по эксплуатации |
