Пресс ножницы комбинированные НВ5121 б/у, ремонта август 2014г.

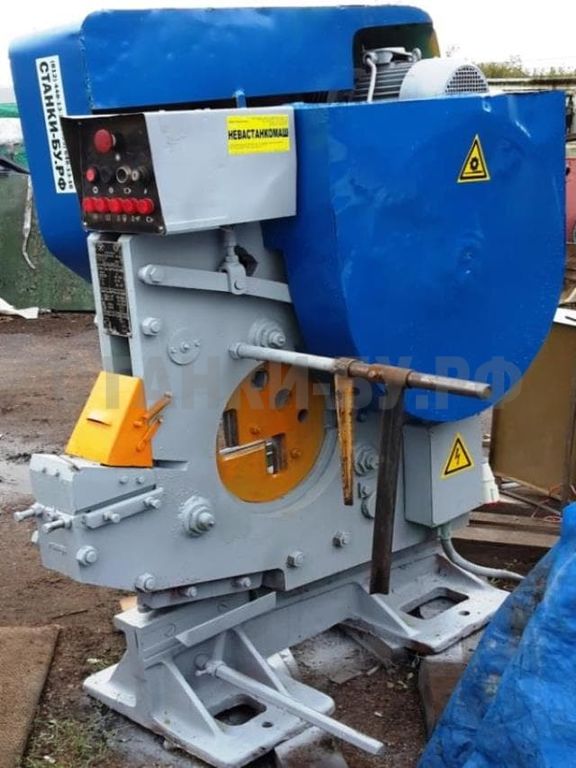

Пресс-ножницы комбинированные, модели НВ 5121 б/у
В категории металлообрабатывающего оборудования пресс-ножницы комбинированные НВ 5121 б/у относятся к металлорежущим станкам, предназначенным для отрезки полосы, отрезки проката, отрезки уголка, круга, швеллера, двутавра, пробивки пазов треугольной и прямоугольной формы.
Все операции проводятся на одном и том же металлообрабатывающем станке, что обеспечивает экономичную и удобную форму обработки проката как в крупном машиностроительном производстве, так и на предприятиях малого и среднего бизнеса, в цеху и на строительных площадках.

Станина пресс-ножниц комбинированных НВ 5121 б/у сварной конструкции, состоит из переднего и заднего листов, приваренных к основанию. Для установки приводных валов и приводов секций в станине выполнены четыре расточки.
Привод НВ 5121 б/у сортолистовой секций от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал секций. Рычаг зарубочного устройства связан при помощи тяги с ползуном сортолистовой секции.
Опыт продаж этих станков показал их надежность а опыт эксплуатации ножниц показал, что основными из заслуг конструкции ножниц является их простота, и многофункциональность (комбинированность).
Ползун дыропробивной секции пресс-ножниц уравновешивается пружинными уравновешивателями. Механизм центрирования служит для выполнения операции наметки путем перемещения с помощью рукоятки пуансонодержателя с пуансоном. , Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, неподвижная — в гнезде станины Г-образ-ными пружинами.
Листовой и зарубочный инструмент состоит из двух подвижных и трех неподвижных ножей. Подвижные ножи — гильотинный для резки листового материала и прямоугольный для прямоугольной зарубки.
Инструмент дыропробивной секции пресс-ножниц комбинированных состоит из пуансона и матрицы. Пуансон крепится через пуан-сонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.
Пресс-ножницы НГ5222 имеют три рабочих места у листовой секции, обслуживаемые одним оператором. Электросхема обеспечивает работу пресс-ножницкомбинированных на непрерывных и одиночных ходах. Управление кнопочное и педальное. Смазка густая, комбинированная.
