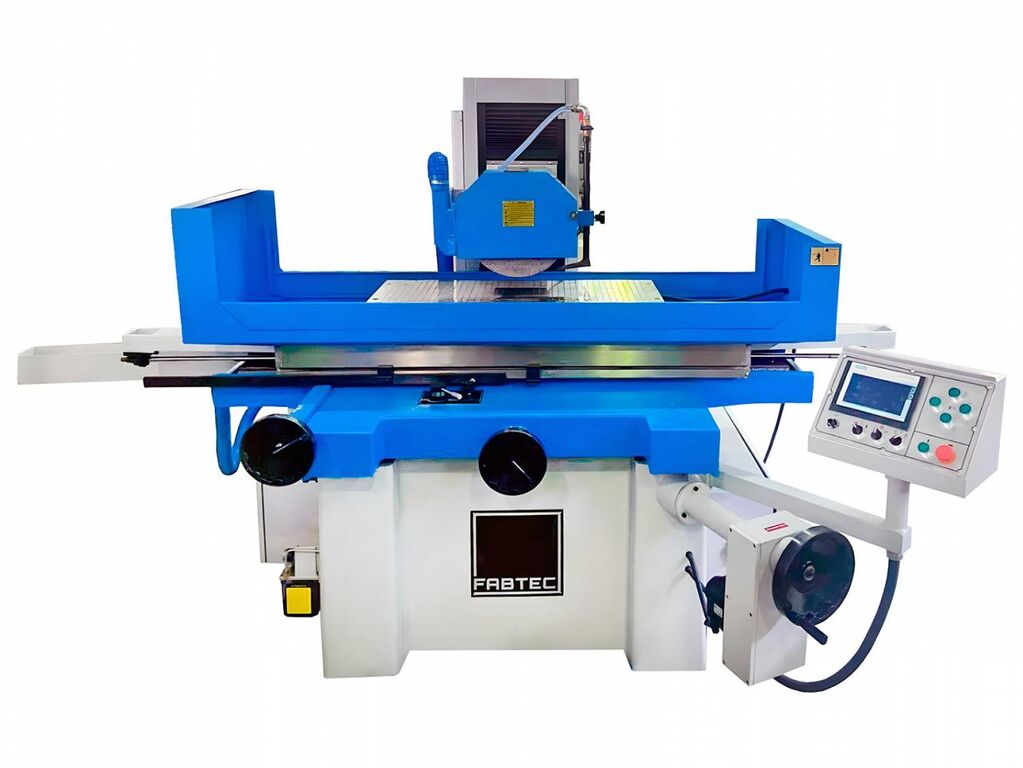

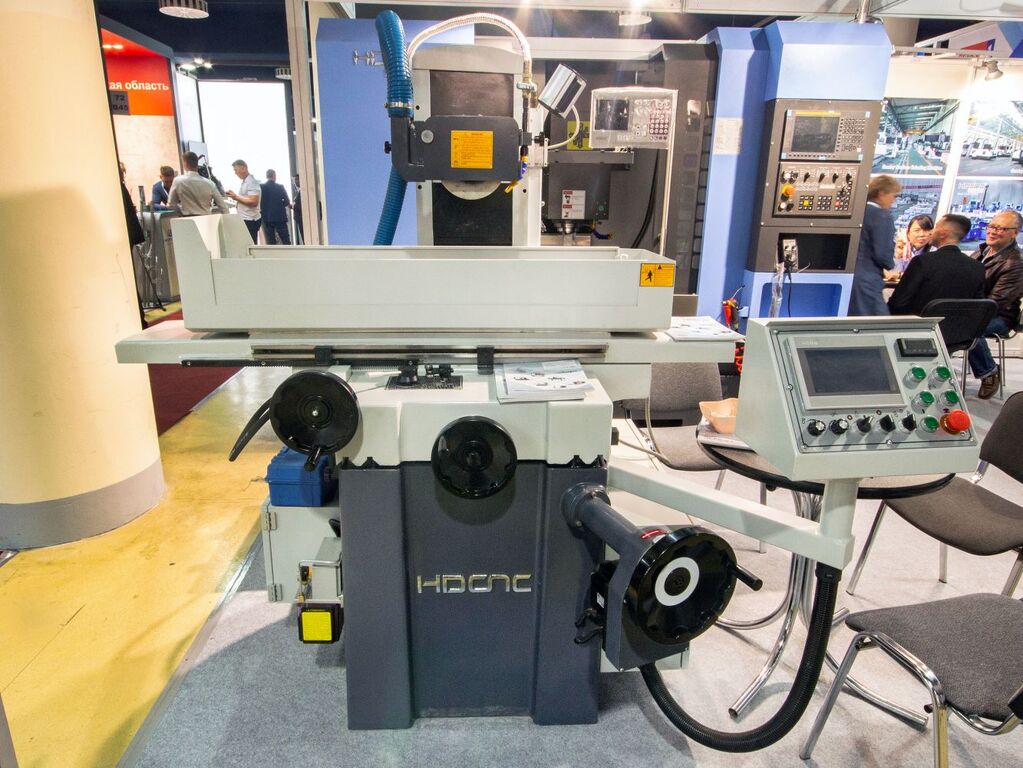

Плоскошлифовальный станок SGA2550AHD с УЦИ и системой СОЖ с сепаратором
Особенности
• Плоскошлифовальный станок SGA2550AHD применяется для чистовой обработки металлов методом шлифования в ручном или автоматическом режиме;
• В станках серии AHD продольные и поперечные перемещения стола осуществляются автоматически;
• Оснащен автоматической системой смазки, которая обеспечивает качественную смазку ходового винта и направляющих;
• Шпиндель опирается на прецизионные подшипники, установленные с предварительным натягом, что позволяет обеспечить высокое качество обработки. Заготовка надежно фиксируется на рабочей поверхности при помощи электрического магнита;
• Колонна шлифовального узла изготовлена из высококачественного чугуна. Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения. Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами. Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.
Рекомендации
• Плоскошлифовальный станок позволяет с микронной точностью обрабатывать плоские поверхности различных деталей.
Специальный комплект поставки:

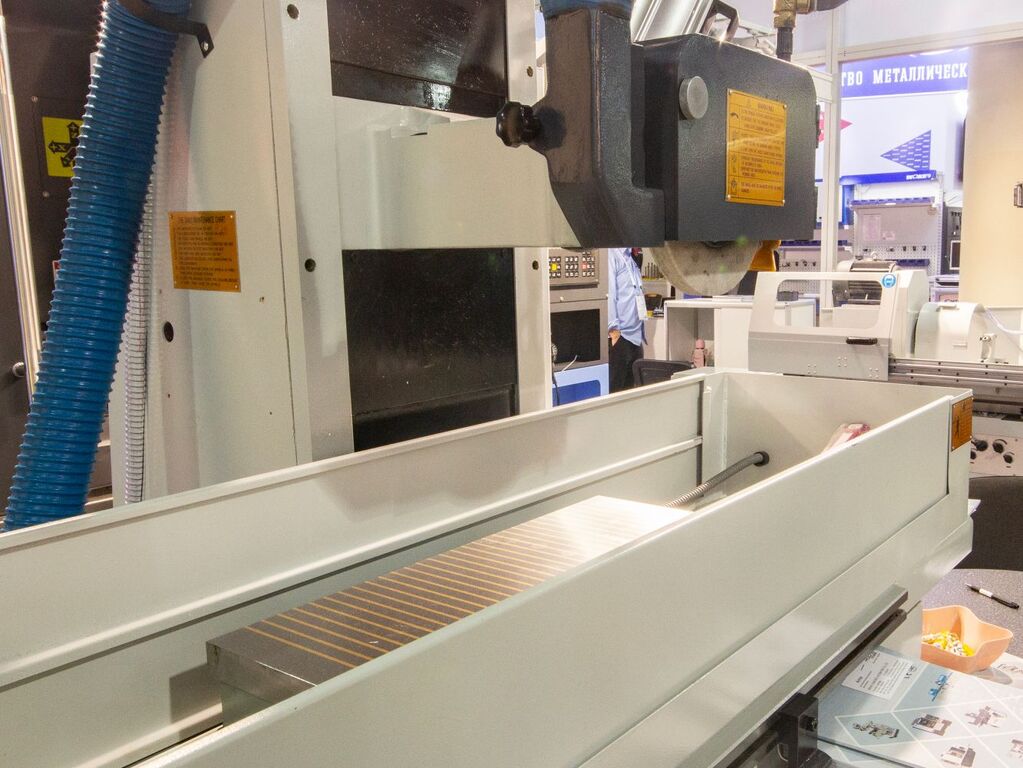

- Электромагнитный стол;
- Шлифовальный круг с фланцами и съемником;

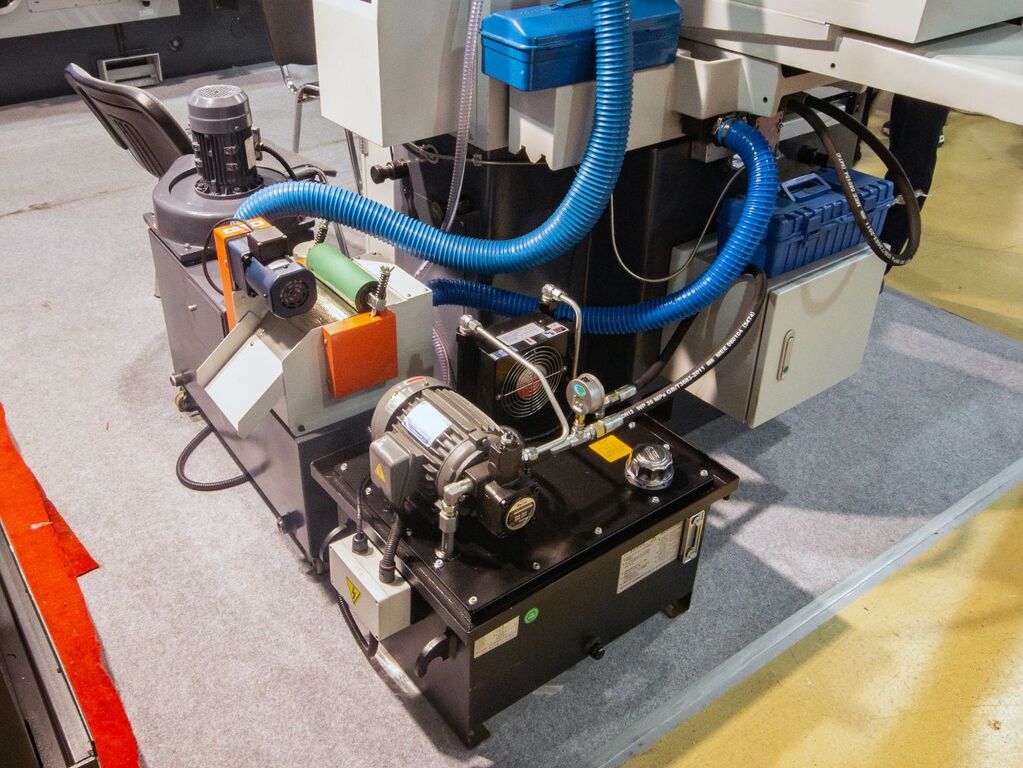

- Система подачи СОЖ с сепаратором;

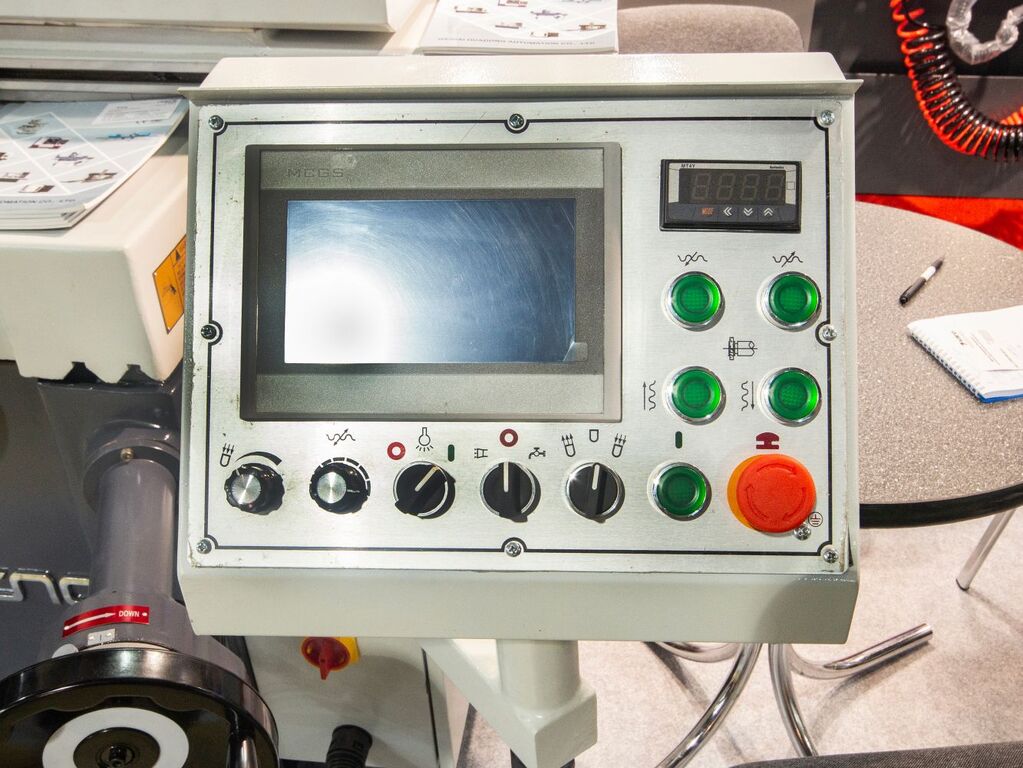

- Выносной пульт с УЦИ 2-оси (X/Z);
- Лампа местного освещения;

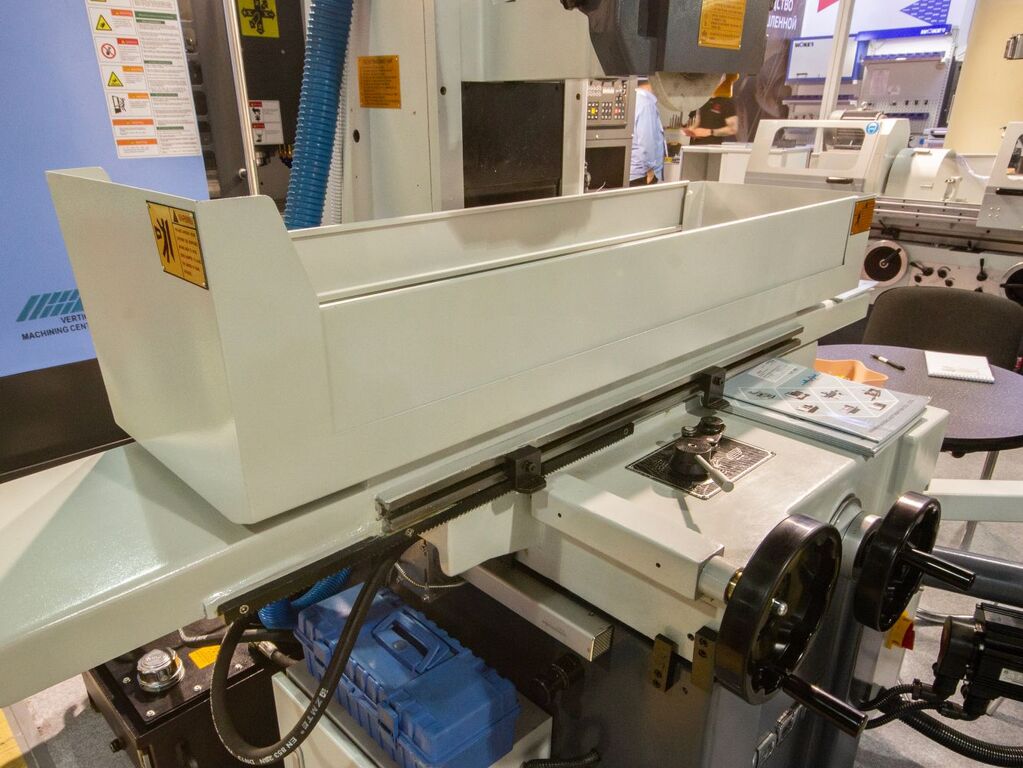

- Защитный экран;
- Регулировочные опоры;
- Инструмент для обслуживания.
Технические характеристики SGA2550AHD
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 50199 |
| Страна-производитель | КНР |
| Скорость вращения, об/мин | 2850 |
| Размер стола, мм | 250x500 |
| Нагрузка, кг | 180 |
| Мощность главного двигателя, квт | 2.2 |
| Максимальная длина продольного шлифования, мм | 560 |
| Максимальная длина поперечного шлифования, мм | 275 |
| Размер шлифовального круга, мм | 200x20x31.75 |
| Расстояние от торца шпинделя до стола, мм | 450 |
| Длина, мм | 2350 |
| Ширина, мм | 2300 |
| Высота, мм | 2300 |
| Вес, кг | 1800 |
| Размер упаковки, мм | 2350x2300x2300 |
| Мощность двигателя гидравлической системы, квт | 0.75 |
| Размер электромагнитного стола, мм | 250х500 |
| Автоматическое перемещение стола, мм/мин | 0.1-8 |
| Ускоренное перемещение стола, м/мин | 990 |
| Мощность двигателя подъема, квт | 0.5 |
| Скорость продольного перемещения, м/мин | 7-23 |
| Ускоренное вертикальное перемещение, мм/мин | 460 |
| Ручная подача маховичка, мм/об | 0.005 |
| Вертикальная автоматическая подача, мм | 0.005 / 0.01 / 0.02 / 0.03 / 0.04 / 0.05 |
