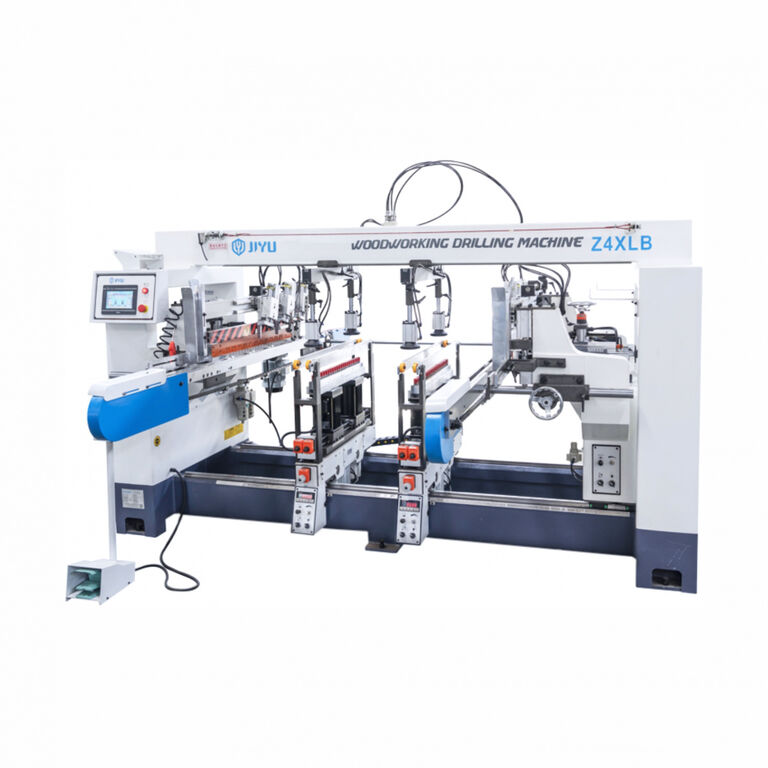

Многотраверсный сверлильно-присадочный станок JIYU Z4XLB
(голосов 0)
Артикул: del01-7083
Сверлильно-присадочный станок проходного типа с автоматической подачей детали JIYU Z4XLB применяется для сверления отверстий в мебельных деталях и щитах на мебельных производствах выпускающих серийную продукцию.
Компоненты станка
| Станок управляется промышленным пультом с жк дисплеем | ПЛК управления промышленной системой KONG/HIMA |
Технические характеристики jiyu z4xlb
| Модель | Z4XLB |
| Видеообзор | Array |
| Габаритные размеры | 3000х2800х1560 мм |
| Количество шпинделей | 22х4=88 |
| Мощность | 10 кВт |
| Скорость вращения шпинделя, об/мин | 2840 |
| Вес | 1400 кг |
| Макс. глубина сверления, мм | 60 |
| Максимальное расстояние между обрабатываемыми отверстиями, мм | 1500х640 |
| Максимальный диаметр растачивания, мм | 35 |
| Посадочный диаметр сверла в патрон, мм | 10 |
| Производительность | 16-30 шт/мин |
Конструктивные особенности
 |
УПРАВЛЕНИЕ СВЕРЛИЛЬНЫМИ ГРУППАМИ ПРОИЗВОДИТСЯ С ПРОМЫШЛЕННОГО КОНТРОЛ-ЛЕРА С ЖК ДИСПЛЕЕМ |
 |

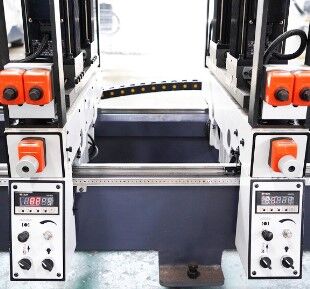

ПЕРЕМЕЩЕНИЕ НИЖНИХ ВЕРТИКАЛЬНЫХ ТРАВЕРС ПРОИСХОДИТ НА ПРИЗМАТИЧЕСКИХ НАПРАВЛЯ-ЮЩИХ С ЛИНЕЙНЫМИ ПОДШИПНИКАМИ, ЧТО ОБЕСПЕЧИВАЕТ ТОЧНОСТЬ И ПЛАВНОСТЬ ХОДА Фиксация траверсы на заданном месте надежно осуществляется с помощью пневматического тормоза. Заданный размер индицируется на цифровом табло. |
 |

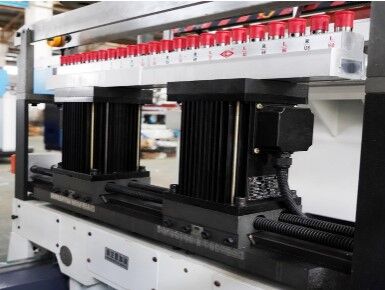

КАЖДАЯ ВЕРТИКАЛЬНАЯ ТРАВЕРСА РАЗДЕЛЕНА НА 2 СЕКЦИИ С ДВУМЯ МОТОРАМИ При необходимости каждая из сверлильных секций может быть развернута в положение вдоль или поперек детали. |
 |
СИСТЕМА ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ДЕТАЛИ ПРИ РАБОТЕ В РЕЖИМЕ «ПРОХОДНОГО» ТИПА |
