Многопильный станок ЦМР-2 б/у

Прирезной десятипильный станок модели ЦМР-2 предназначен для продольного раскроя обрезных и необрезных пиломатериалов. Станок применяется на деревообрабатывающих предприятиях, в домостроительном, тарном и других видах производства.

Краткое описание станка

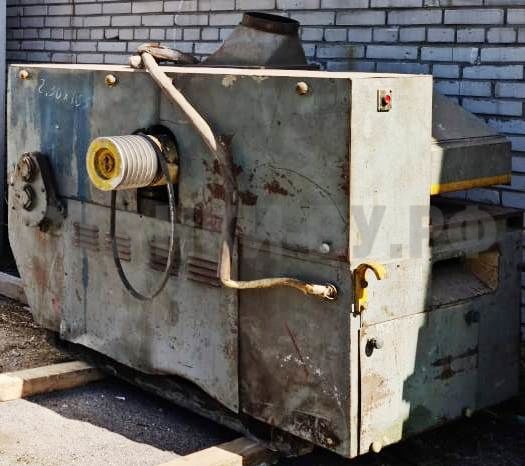

Рисунок 21 - Общий вид станка ЦМР-2

Описание конструкции станка. Многопильный прирезной станок с ныряющей гусеницей ЦМР-2 состоит из пильного вала, прижимных и подающих вальцов и подающего конвейера, расположенного под пильным валом.

Пильный консольный вал 4 монтируется на подшипниках, качения в корпусе 24, который может поворачиваться вокруг оси 5.

Поворот осуществляется от маховичка 36 через коническую пару 40, 44, ходовой винт 43 и гайку 42, шарнирно соединенную с корпусом 24. Благодаря перемещению пильного вала на станке можно использовать пилы диаметром 250... 360 мм. Пильный вал приводится во вращение от электродвигателя 22 через клиноременную передачу 20, 23 с частотой вращения 3000 мин-1. Натяжение ремней осуществляется с помощью маховичка 17 через ходовой винт 18 и гайку 19. Торможение пильного вала производится тормозом 21, установленным на втором конце электродвигателя привода.

Десять пил собраны, на оправке. Расстояние между ними устанавливается с помощью калиброванных по толщине колец. Комплект смонтированных на оправке пил зажимается в осевом направлении гайками. Установка пил на оправку, и подготовка их к работе производятся в заточной мастерской, за счет чего значительно повышается качество распиловки и сокращает длительность смены инструмента. На шпинделе станка оправка фиксируется специальными гайками.

Базирующим элементом механизма подачи является конвейерная цепь 10 шириной 300 мм. Она состоит из звеньев, собранных на осях с роликами на концах. До пил и после них цепь движется по прямолинейным направляющим, в зоне распиловки - по верхним изогнутым по радиусу направляющим. Ролики заходят под них, и гусеница "ныряет" под пилы. Благодаря такому устройству гусеницы на пильном валу можно устанавливать набор пил с любыми промежутками между ними.

Обрабатываемый материал прижимается к гусенице подпружиненными вальцами, первый из которых 34 - приводной, последующие 46, 45 и 39 - неприводные. Перед первым и вторым вальцами установлена в два ряда когтевая завеса 11, предохраняющая обратный выброс заготовок.

Подъем и опускание вальцов и когтевой завесы в зависимости от толщины материала производятся от электродвигателя 28 через шестерни редуктора 29, 30 и цепную передачу 31, 32. На валу 47 имеются участки с резьбой 14, по которым при его вращении перемещаются упорные стаканы 15, соединенные шарнирно через систему рычагов 1, 6 и 9 с вальцами и когтевой завесой. На валу 47 надеты пружины 2 прижима вальцов. Величина прижима регулируется гайками 3. На входной стороне станка установлен индикатор 33, который, поворачиваясь с помощью зубчатой передачи 49, 50, показывает высоту подъема (до 100 мм) вальцов. Для предотвращения поломки механизма подъема в крайних положениях установлены блокирующие конечные выключатели 7, которые срабатывают от упоров 8. Ручная настройка вальцов по высоте производится с помощью маховичка.

Привод механизма подачи осуществляется от электродвигателя постоянного тока 41, при этом обеспечивается бесступенчатое регулирование скорости подачи в диапазоне 6... 60 м/мин. Вращение от двигателя через червячный редуктор 16 и цепные передачи 37, 12 и 12, 35 передается на два приводных туера 13 и 48 конвейерной цепи. Привод переднего прижимного вальца 34 осуществляется через блок шестерен 27, 26 и карданные валы. Два приводных туера и верхние приводные вальцы обеспечивают устойчивую подачу заготовок. Станок имеет принудительную смазку.

​

ХАРАКТЕРИСТИКИ

​​

• Масса, кг 4100
