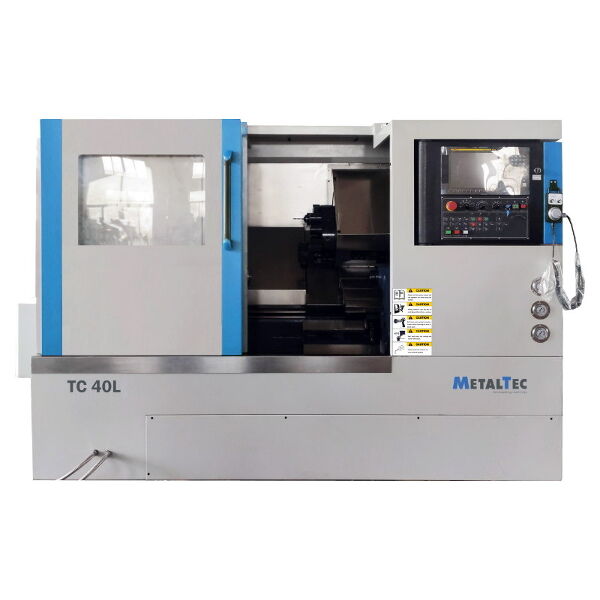

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L
Преимущества MetalTec ТС 40L
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения (Тайвань)
- Гидравлическая задняя бабка
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 56 мм
- Станина имеет индукционную закалку с твердостью > HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита

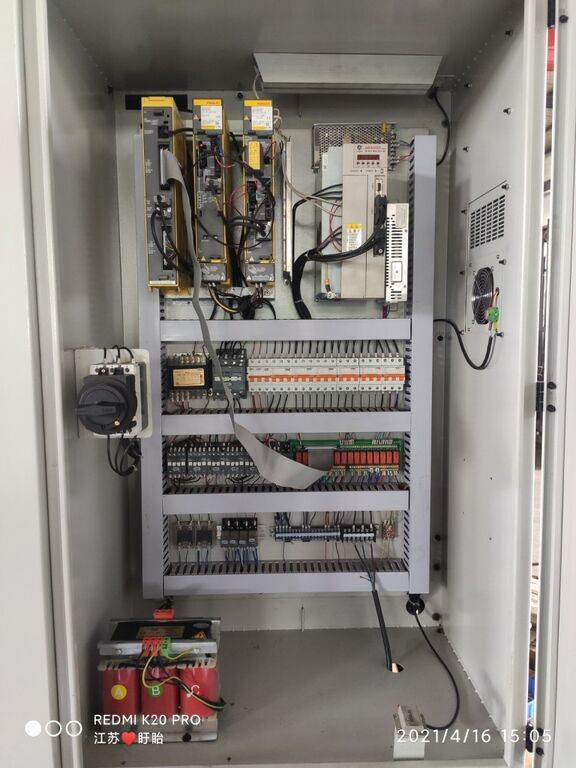

- Шкаф с электрокомпонентами, степень защиты IP54
Технические характеристики MetalTec ТС 40L |
|
Модель | ТС 40L |
Максимальная длина обработки (Расстояние между центрами), мм | 500 |
Максимальный диаметр обработки над станиной, мм | 400 |
Максимальный диаметр обработки над суппортом, мм | 260 |
Шпиндель | |
Максимальные обороты | 4000 об/мин |
Проходное отверстие шпинделя, мм | 62 |
Торец шпинделя | A 2-6 |
Диаметр патрона, мм | 160 |
Перемещение суппорта | |
Ход по оси Х, мм | 210 |
Ход по оси Z, мм | 500 |
X/Z ускоренное перемещение, м/мин | 15 / 15 |
Инструментальный резцедержатель | |
Тип | 12-ти позиционная гидравлическая револьверная голова Pragati |
Количество инструмента | 8 |
Размер инструмента, мм | 20 x 20 |
Задняя бабка | |
Тип | Гидравлическая |
Максимальное перемещение, мм | 80 |
Конус | MT 4 |
Двигатель | |
Мощность двигателя, кВт | 11 |
Насос СОЖ, ватт | 120 |
Габаритные размеры: | |
Тип станины | наклонная |
Длина, мм | 2800 |
Ширина, мм | 1800 |
Высота, мм | 1800 |
Вес, кг | 2800 |
Габаритные размеры в упаковке: | |
Длина, мм | 3000 |
Ширина, мм | 2000 |
Высота, мм | 2000 |
Вес, кг | 3100 |
Особенности MetalTec ТС 40L
SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
|
Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
|
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА Для увеличения точности обработки деталей, качества поверхности на станках данной серии установлена гидравлическая задняя бабка. Тем самым обеспечивая высокую надежность фиксации длинных заготовок. |
|
Направляющие качения HIWIN (Тайвань) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|

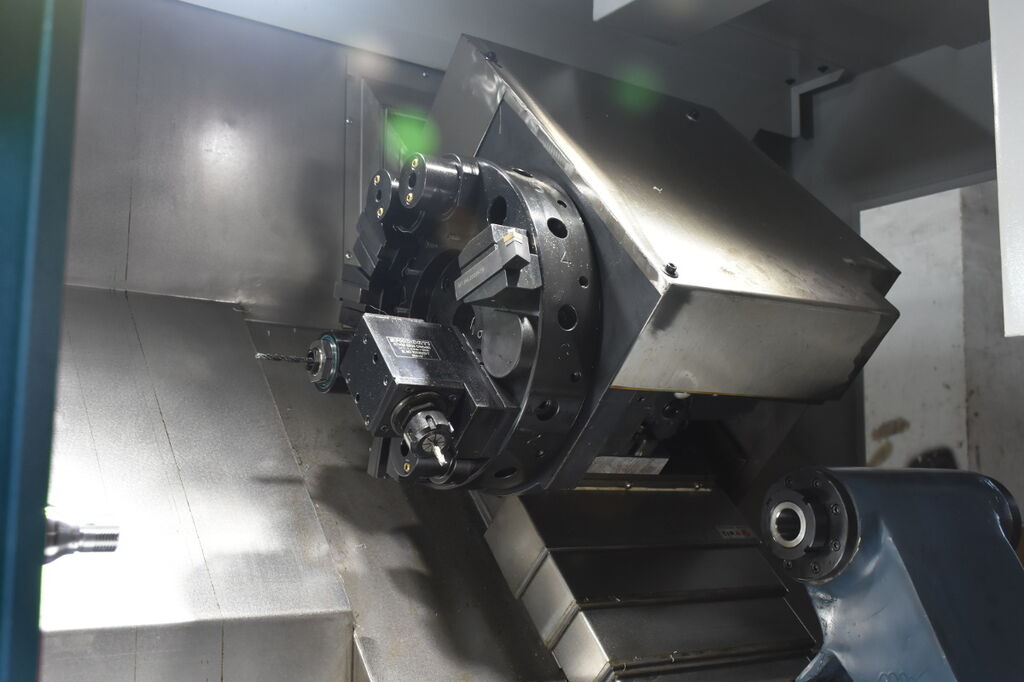

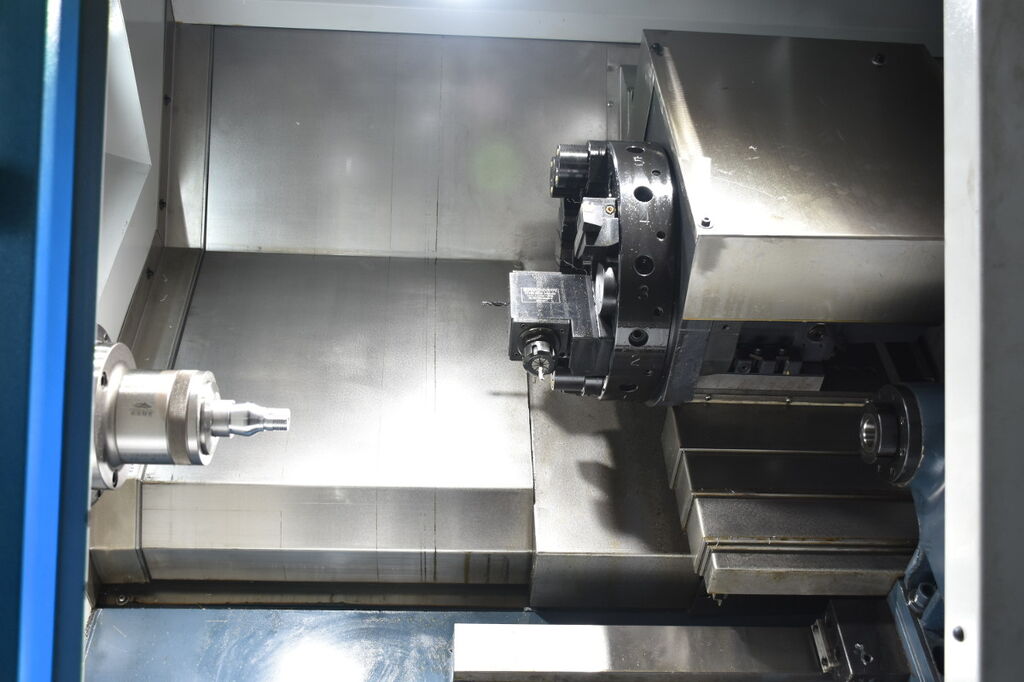

ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ 12-ти ПОЗИЦИОННАЯ ГОЛОВКА PRAGATI Максимальное количество устанавливаемых инструментов головки составляет – 12 шт., что делает ее более функциональной в сравнении с 4-х, 6-ти и 8-ми позиционной системой.Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм и расточными блоками диаметром 25 мм. |
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. |
|
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным серводвигателем. |
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|

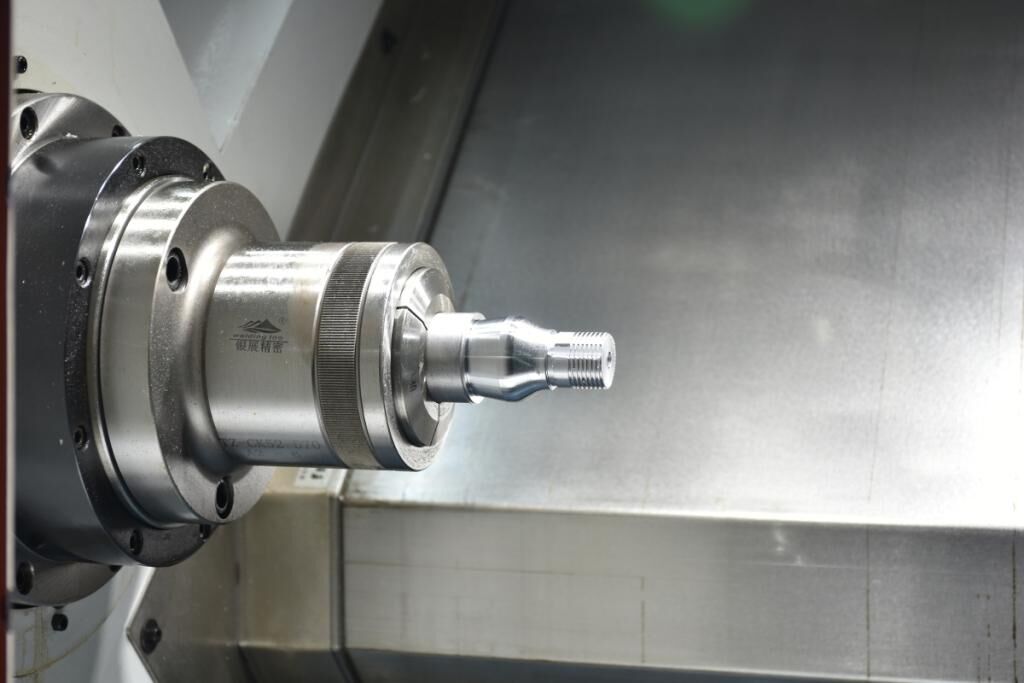

ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
|
СИСТЕМА ПОДАЧИ СОЖ Токарный станок оснащен насосом охлаждающей жидкости. |
Опции
СТРУЖЕЧНЫЙ КОНВЕЙЕР Может быть установлен конвейер для стружки для автоматического удаления излишков стружки. Можно использовать конвейер винтового или цепного типа. |
|
АВТОМАТИЧЕСКИЙ ПОДАТЧИК ПРУТКА Барфидер — это автомат для подачи прутка на станок. Он состоит из приемника в который помещаются заготовки и канала по которому пруток при помощи толкателя подается на токарный станок и зажимается в приемном патроне. |
Комплект поставки MetalTec ТС 40L
- 3-кулачковый гидравлический патрон 200 мм
- 11 кВт электродвигатель шпинделя
- Гидравлическая задняя бабка
- 12-ти позиционная гидравлическая револьверная голова Pragati
- Система ЧПУ Siemens 808D Advanced
- Серводвигатели Siemens по осям Х/Z
- Автоматическая система смазки направляющих
- Система подачи охлаждающей жидкости (СОЖ)
- Вспомогательный источник света
- Кабинетная защита
- Комплект ЗИП
Опции
- Деталеуловитель
- Автоматический податчик прутка Fedek
- Стружечный конвейер
- Система управления FANUC 0i-TF PLUS
MetalTec TC 40L | Базовая комплектация |
ПРОФИ |
от 54 000 USD | от 73 000 USD | |
Система управления, ЧПУ | SIEMENS 808D Advanced | SIEMENS 808D Advanced |
Цельнолитая чугунная станина | + | + |
Направляющие скольжения | + | + |
Серводвигатели | SIEMENS | SIEMENS |
Маховик перемещения по осям | в комплекте | в комплекте |
Патрон | Гидравлический З-х кулачковый патрон | Гидравлический З-х кулачковый патрон |
Инструментальная система | Гидравлическая 8-ми позиционная револьверная головка | Гидравлическая 8-ми позиционная револьверная головка |
Автоматическая система смазки | + | + |
LED освещение | + | + |
Подача СОЖ | + | + |
ОПЦИИ: | ||
Стружечный конвейер | + | |
Автоматический податчик прутка | + | |
Деталеуловитель | + |
