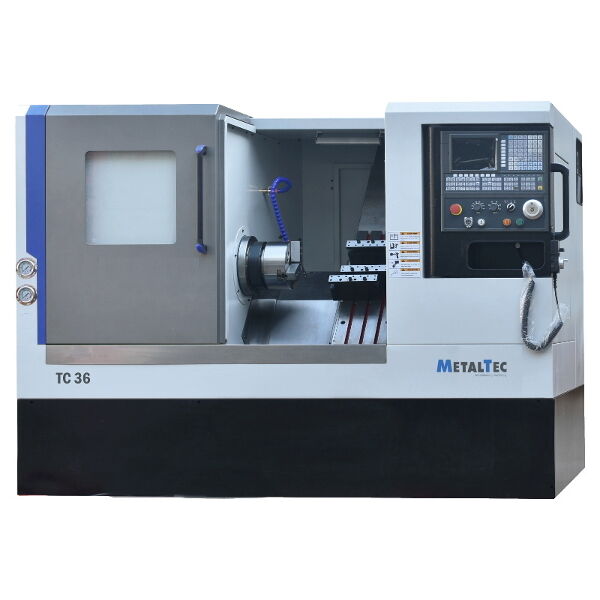

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 36
За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Преимущества MetalTec ТС 36
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения (Тайвань)
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 56 мм
- Станина имеет индукционную закалку с твердостью > HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
Технические характеристики MetalTec ТС 36 |
|
| Модель | ТС 36 |
| Максимальная длина обработки (Расстояние между центрами), мм | 350 |
| Максимальный диаметр обработки над станиной, мм | 360 |
| Максимальный диаметр обработки над суппортом, мм | 130 |
| Шпиндель | |
| Максимальные обороты | 4000 об/мин |
| Проходное отверстие шпинделя, мм | 56 |
| Торец шпинделя | A 2-5 |
| Диаметр патрона, мм | 160 |
| Перемещение суппорта | |
| Ход по оси Х, мм | 470 |
| Ход по оси Z, мм | 400 |
| X/Z ускоренное перемещение, м/мин | 15 / 15 |
| Инструментальный резцедержатель | |
| Тип | 8-ми позиционная гидравлическая револьверная голова Pragati |
| Количество инструмента | 8 |
| Размер инструмента, мм | 20 x 20 |
| Двигатель | |
| Мощность двигателя, кВт | 7,5 |
| Насос СОЖ, ватт | 120 |
| Габаритные размеры: | |
| Тип станины | наклонная |
| Длина, мм | 2650 |
| Ширина, мм | 1600 |
| Высота, мм | 1750 |
| Вес, кг | 2000 |
| Габаритные размеры в упаковке: | |
| Длина, мм | 2860 |
| Ширина, мм | 1800 |
| Высота, мм | 2050 |
| Вес, кг | 2200 |
Особенности MetalTec ТС 36
 |

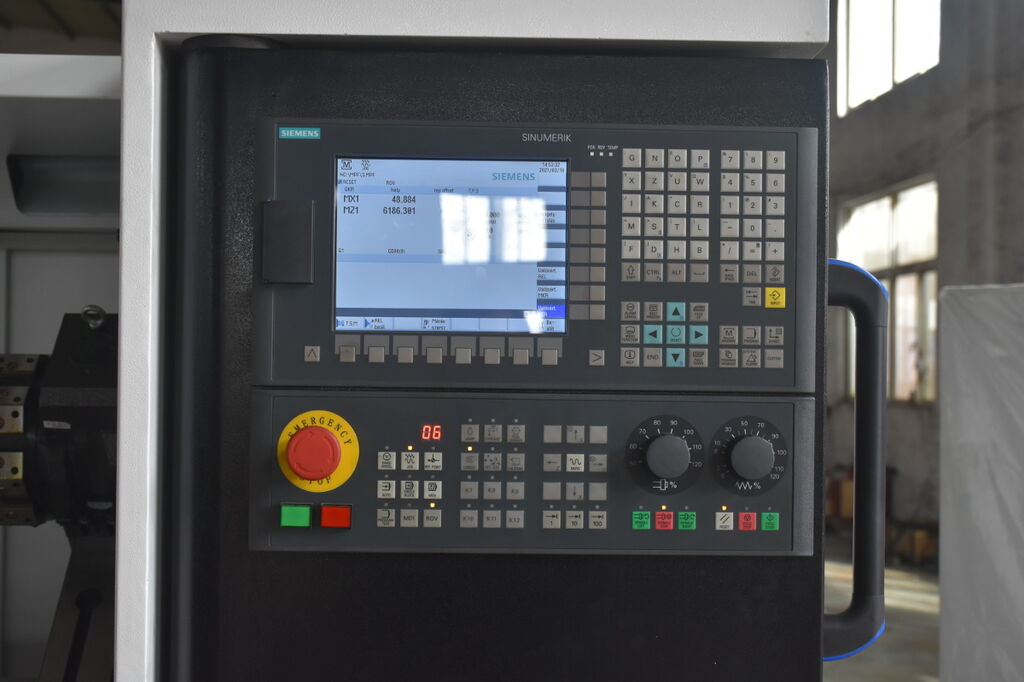

SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
 |
Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
Направляющие качения HIWIN (Тайвань) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |
РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой.Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм и расточными блоками диаметром 25 мм. |
 |

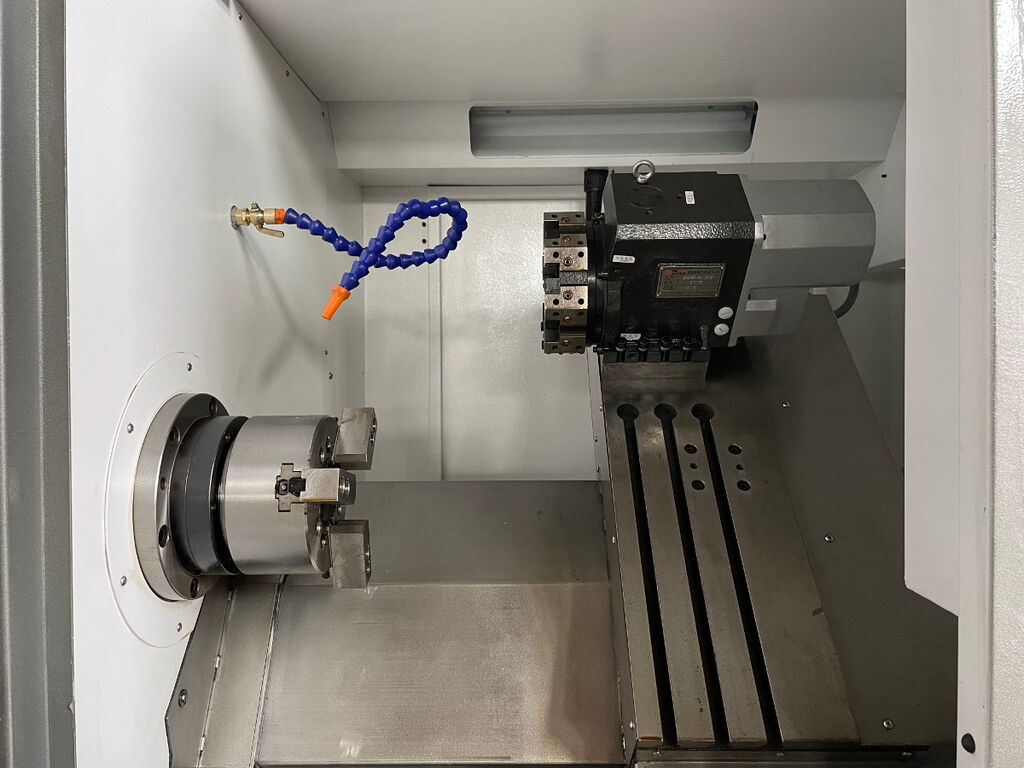

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным серводвигателем. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
 |
СИСТЕМА ПОДАЧИ СОЖ Токарный станок оснащен насосом охлаждающей жидкости. |
Опции MetalTec ТС 36
 |
СТРУЖЕЧНЫЙ КОНВЕЙЕР Может быть установлен конвейер для стружки для автоматического удаления излишков стружки. Можно использовать конвейер винтового или цепного типа. |
 |
АВТОМАТИЧЕСКИЙ ПОДАТЧИК ПРУТКА Барфидер — это автомат для подачи прутка на станок. Он состоит из приемника в который помещаются заготовки и канала по которому пруток при помощи толкателя подается на токарный станок и зажимается в приемном патроне. |
Комплект поставки MetalTec ТС 36
- 3-кулачковый гидравлический патрон 160 мм
- 7,5 кВт электродвигатель шпинделя
- 8-ми позиционная гидравлическая револьверная голова Pragati
- Система ЧПУ Siemens 808D Advanced
- Серводвигатели Siemens по осям Х/Z
- Автоматическая система смазки направляющих
- Система подачи охлаждающей жидкости (СОЖ)
- Вспомогательный источник света
- Кабинетная защита
- Комплект ЗИП
Опции
- Деталеуловитель
- Автоматический податчик прутка Fedek
- Стружечный конвейер
- Система управления FANUC 0i-TF PLUS
| MetalTec TC 36 | Базовая комплектация |
ПРОФИ |
| от 42 000 USD | от 60 000 USD | |
| Система управления, ЧПУ | SIEMENS 808D Advanced | SIEMENS 808D Advanced |
| Цельнолитая чугунная станина | + | + |
| Направляющие скольжения | + | + |
| Серводвигатели | SIEMENS | SIEMENS |
| Маховик перемещения по осям | в комплекте | в комплекте |
| Патрон | Гидравлический З-х кулачковый патрон | Гидравлический З-х кулачковый патрон |
| Инструментальная система | Гидравлическая 8-ми позиционная револьверная головка | Гидравлическая 8-ми позиционная револьверная головка |
| Автоматическая система смазки | + | + |
| LED освещение | + | + |
| Подача СОЖ | + | + |
| ОПЦИИ: | ||
| Стружечный конвейер | + | |
| Автоматический податчик прутка | + | |
| Деталеуловитель | + | |
