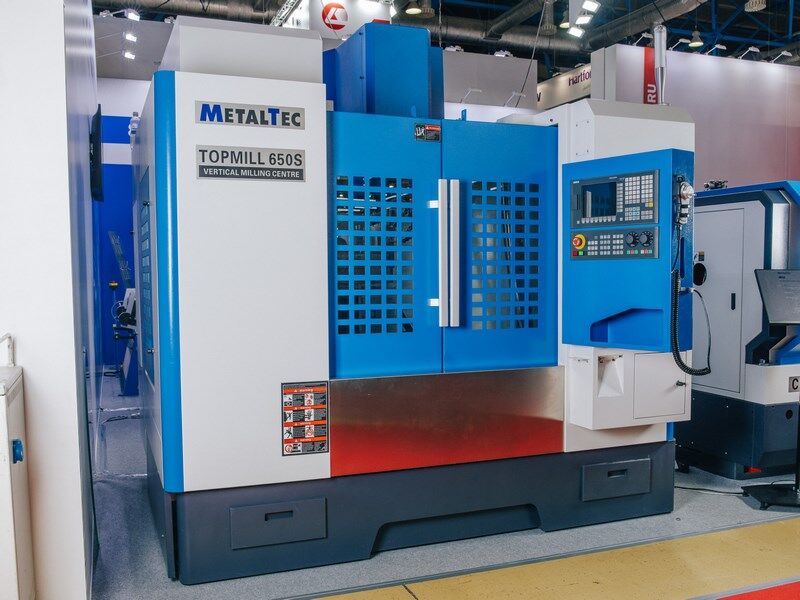

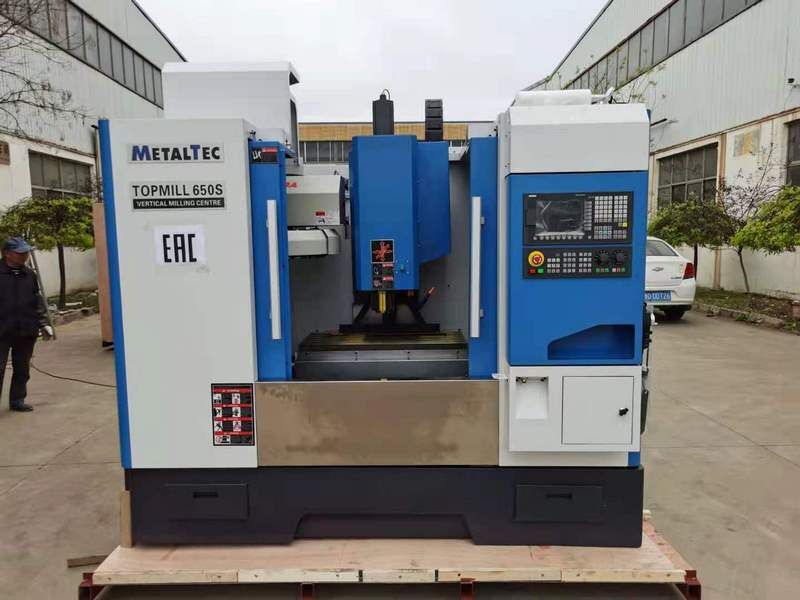

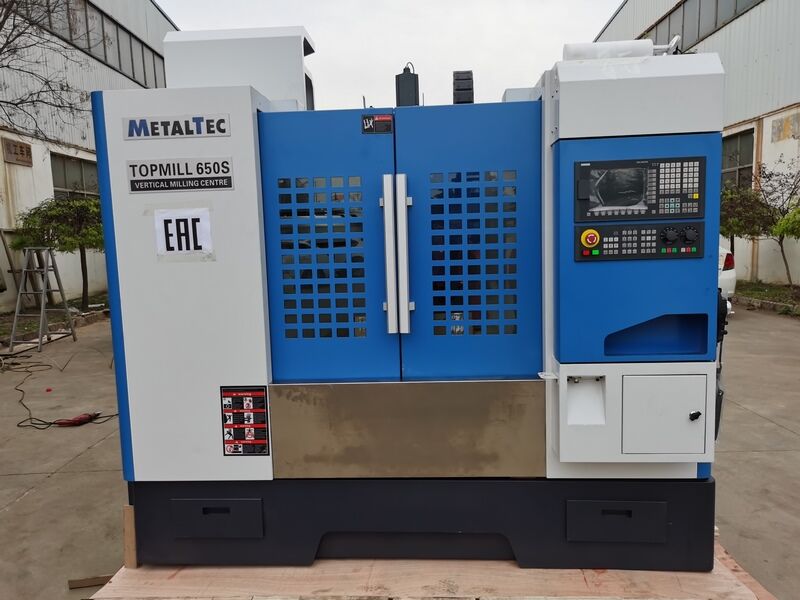

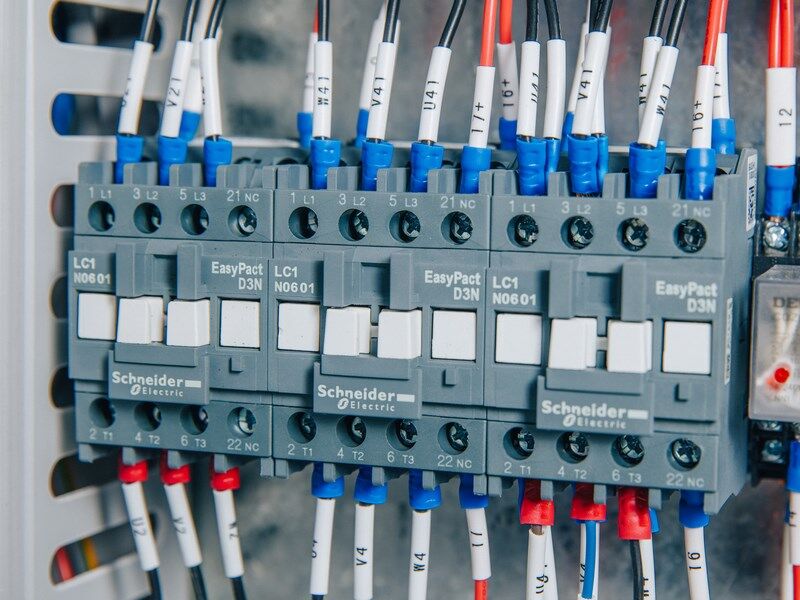

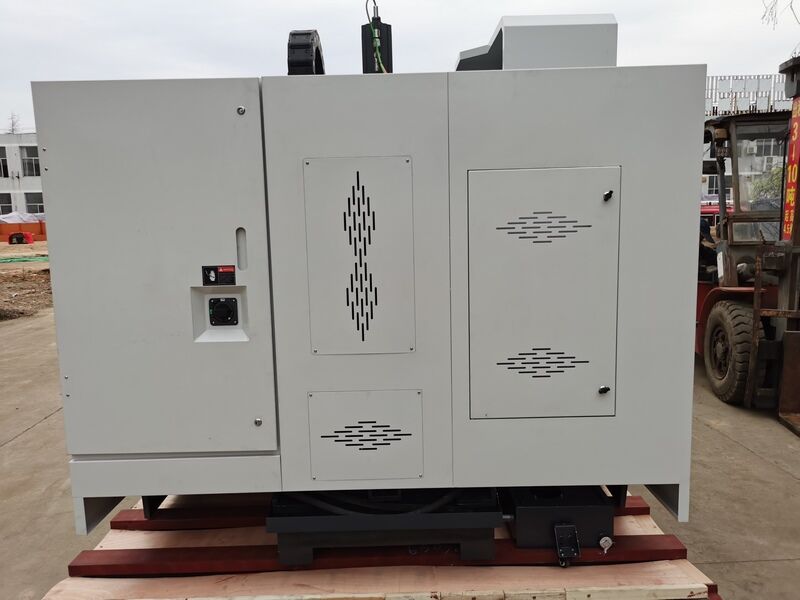

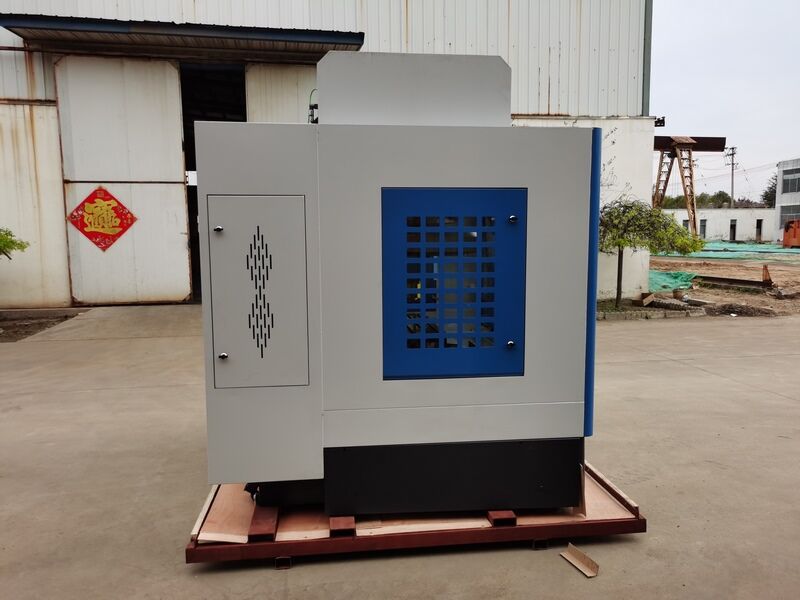

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S (4-х осевой)

Технические характеристики MetalTec TOPMILL 650S

Модель

TOPMILL 650S

Размеры рабочего стола, мм

800 x 420

Наибольшая нагрузка на стол, кг

500

T-пазы стола, мм

18 x 80 x 5

Перемещение по оси X, мм

650

Перемещение по оси Y, мм

450

Перемещение по оси Z, мм

510

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 - 660

Расстояние от шпинделя до колонны, мм

470

Направляющие перемещения, X / Y / Z

Линейные направляющие (С3)

Шарико-винтовые пары, X / Y / Z

4012 / 4012 / 4012 / Класс точности P4

Шпиндель VOLIS (Тайвань) – ременной привод:

Обороты шпинделя, об/мин

8000

Мощность электродвигателя главного привода (пост. / 30 мин.), кВт

5,5 / 7,5

Инструментальная система OKADA (Тайвань):

Тип хвостовика инструмента

ВТ40

Емкость магазина инструмента

16

Максимальный вес устанавливаемого инструмента, кг

15

Максимальный диаметр устанавливаемого инструмента, мм

100

Максимальная длина устанавливаемого инструмента, мм

300

Скорость перемещений:

Быстрые перемещения по осям Х / Y / Z, мм/мин

24 000 / 24 000 / 20 000

Серводвигатели SIEMENS, X/Y/Z, нм

7,5 / 7,5 / 15

Скорость обработки, мм/мин

1 - 10 000

Точность:

Точность позиционирования, мм

± 0,005

Повторяемость, мм

± 0,003

Энергопотребление:

Напряжение, В / Частота, Гц

380 ± 10% / 50 ± 10%

Общая установленная мощность, кВт

9 - 11

Пневмосистема:

Давление воздуха, МПа

0,6

Габаритные размеры:

Длина, мм

2350

Ширина, мм

2270

Высота, мм

2500

Вес, кг

4300

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ?170 ММ С ЗАДНЕЙ БАБКОЙ)

Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

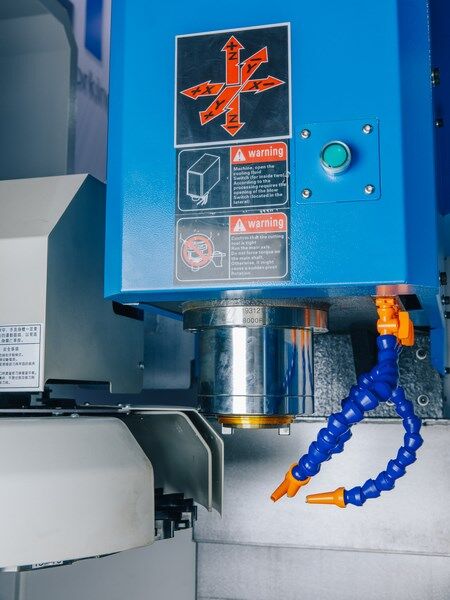

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

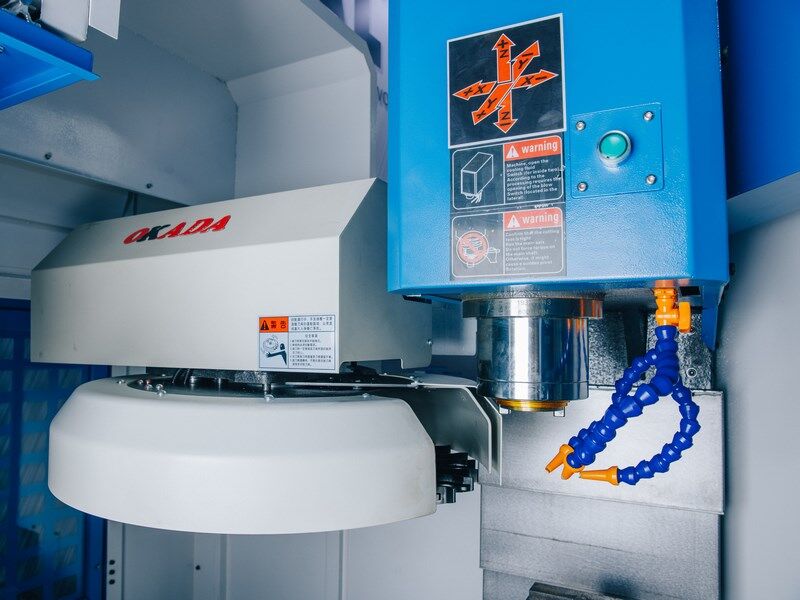

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

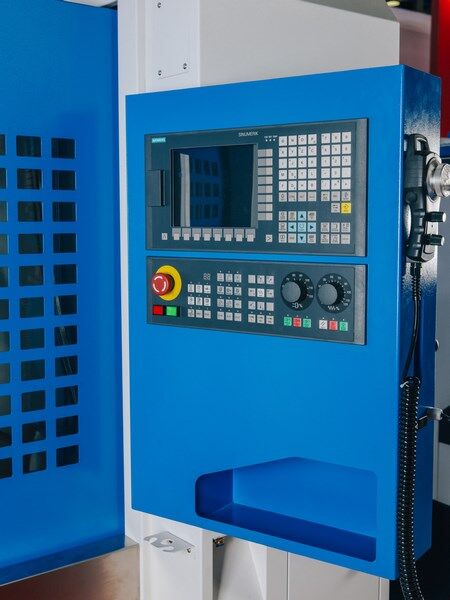

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

• Обработка с поддержкой до 4-ти осей;
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
• Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
• Обратная связь по положению.

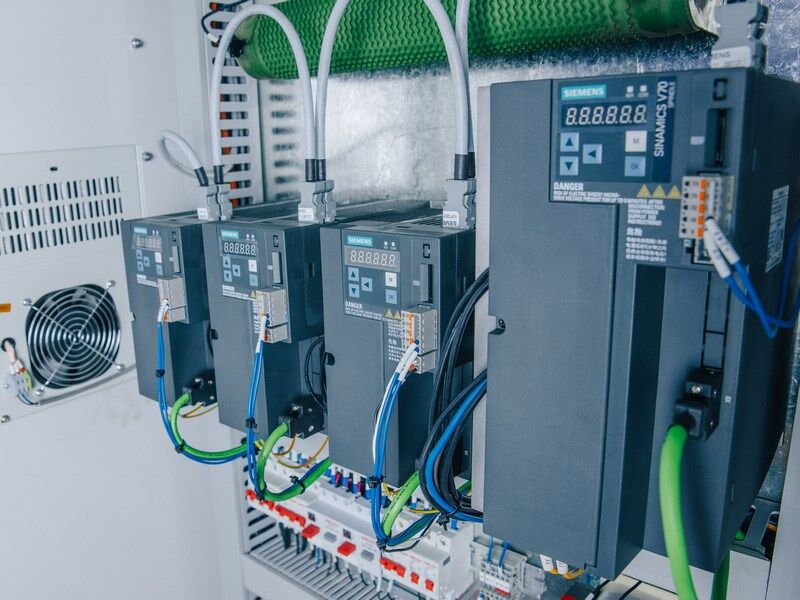

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Высокая технологичность.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

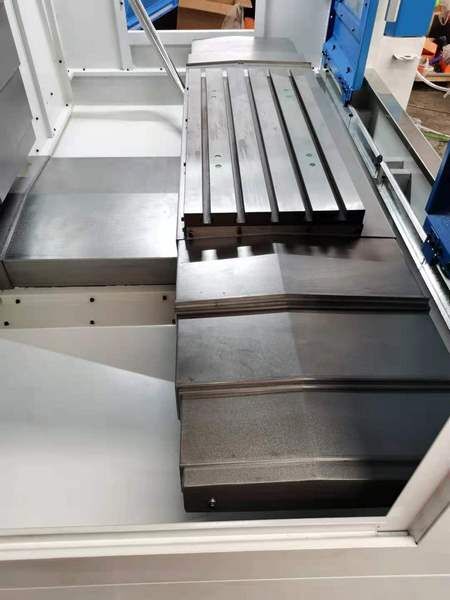

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
