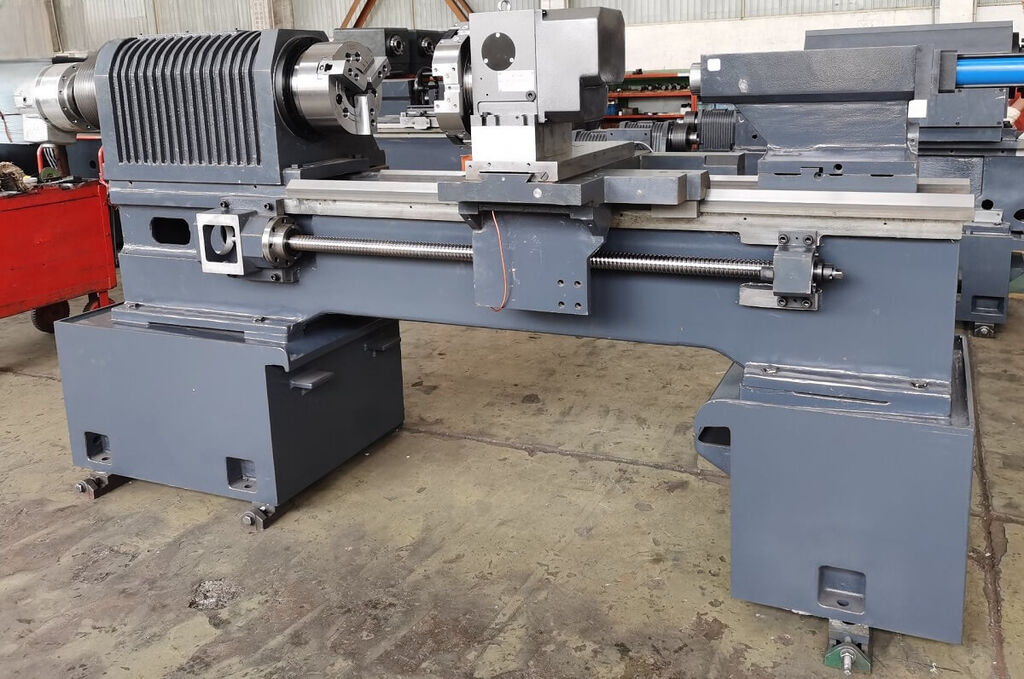

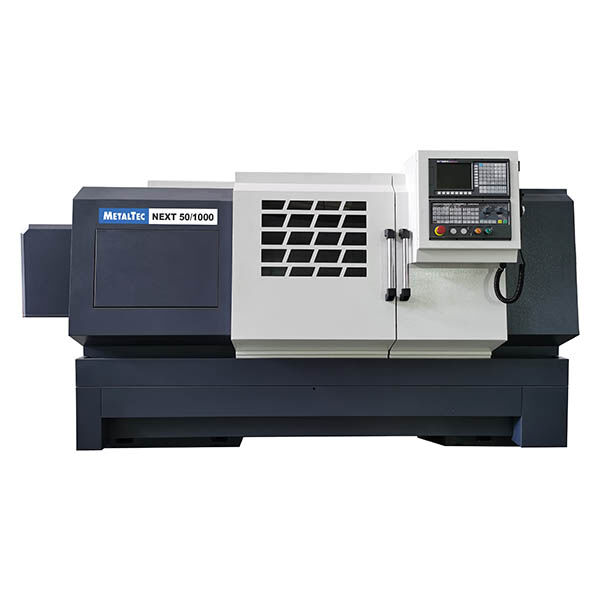

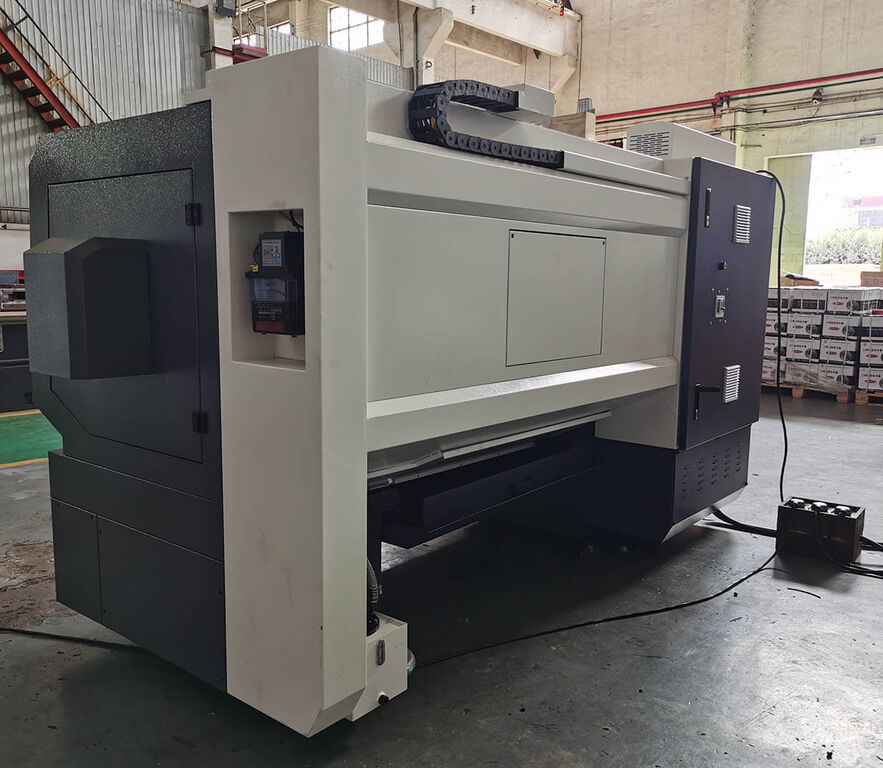

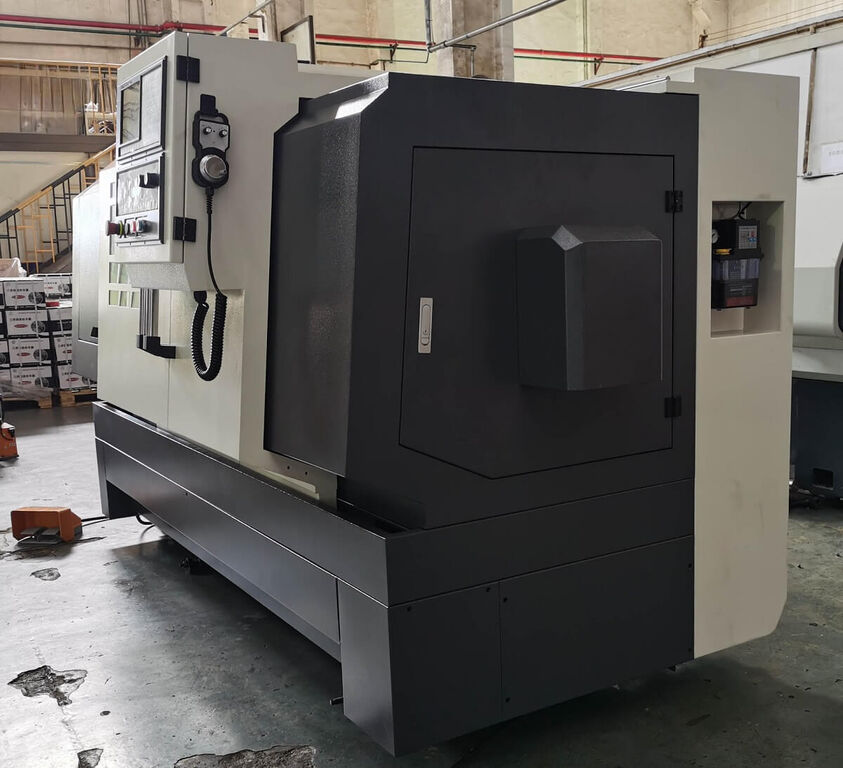

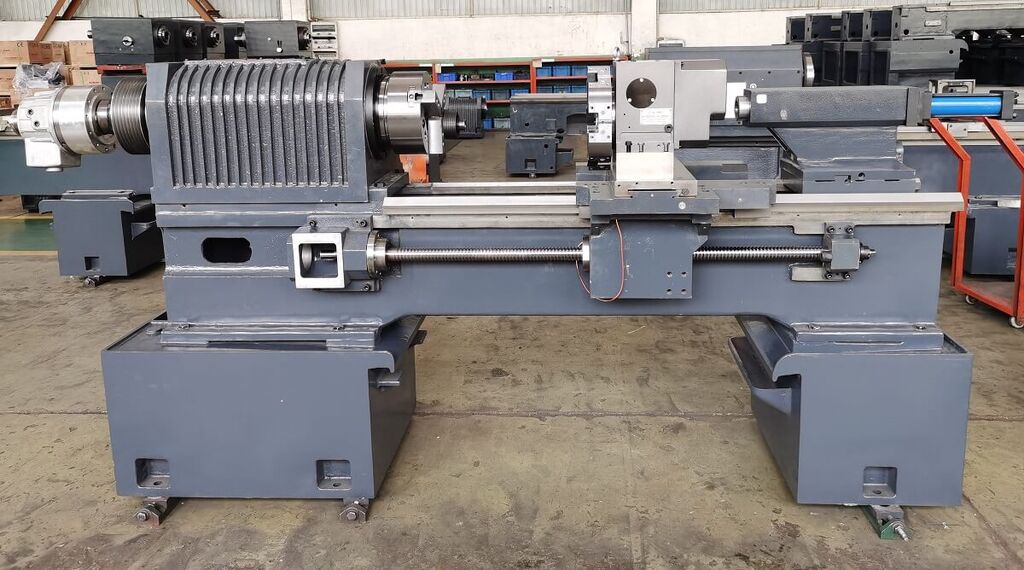

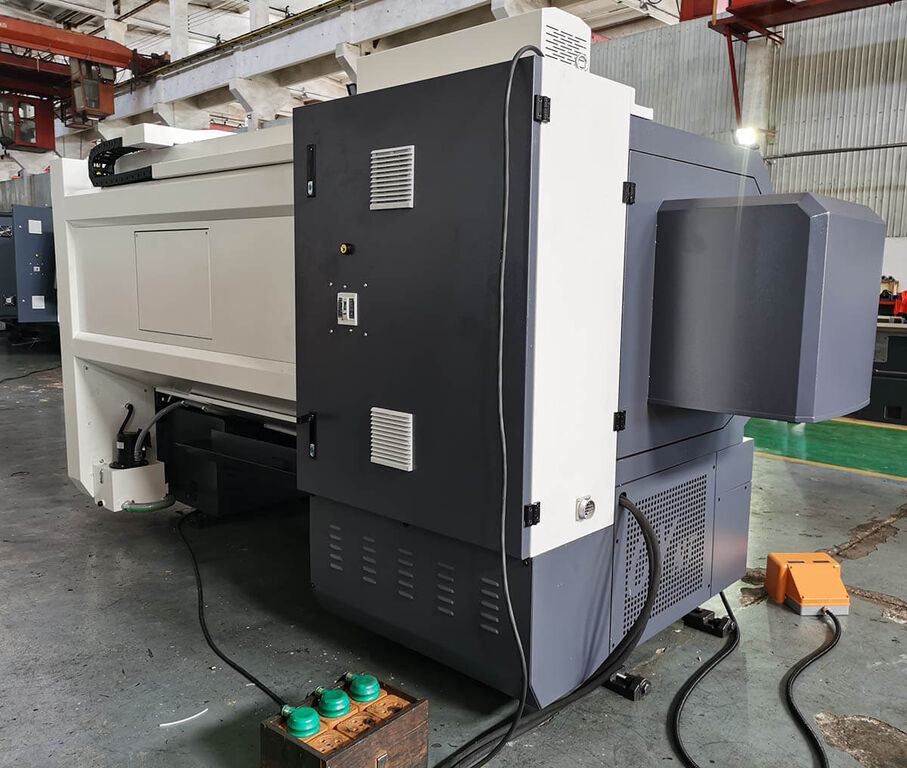

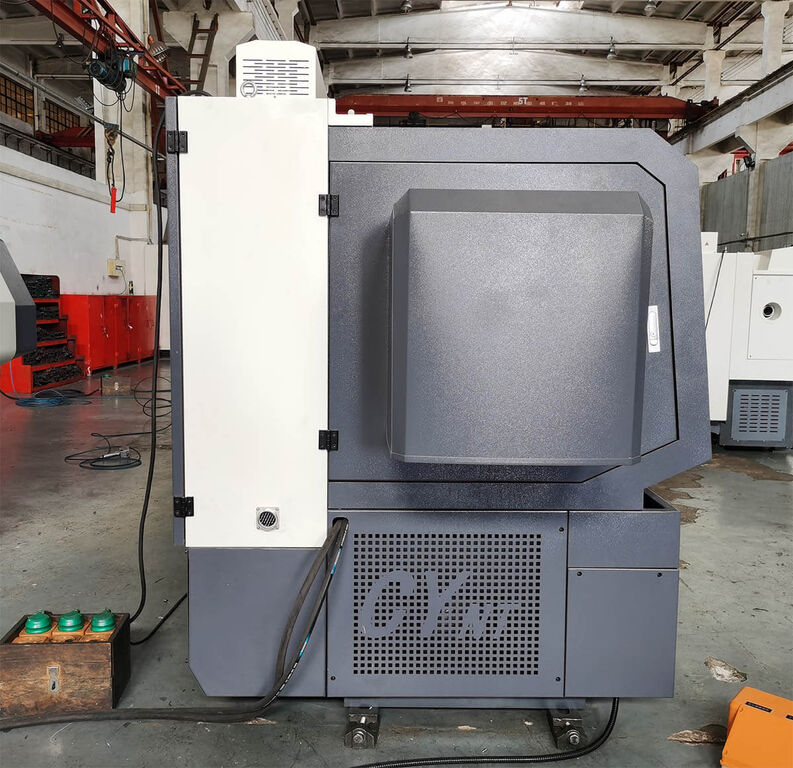

Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50x1000 (Fanuc)

0.0 (голосов 0)
Артикул: met11822
4 365 000 + 43650 баллов
Купить в 1 клик
Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50x1000 (Fanuc)
Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50x1000 (Fanuc)
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: MetalTec

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО ПРОИЗВОДСТВА

При заказе от 300тр., для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у менеджеров.

MetalTec NEXT 50x1000 - это идеальное оборудование для производства деталей с высокой точностью, таких как втулки, валы, фланцы и другие изделия. Станок подходит для использования в машиностроении, авиационной промышленности, электронике и других отраслях, где требуется высокоточная обработка металла.

Приобретите MetalTec NEXT 50x1000 уже сегодня и увеличьте производительность вашего производства!

Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

 Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Преимущества MetalTec NEXT 50x1000

  • Высокая точность обработки
  • ЧПУ система Fanuc обеспечивает стабильность работы
  • Горизонтальная станина для удобства загрузки и разгрузки материала
  • Широкий диапазон скоростей для обработки различных материалов

Особенности MetalTec NEXT 50x1000

  • Максимальный диаметр обработки: 500 мм
  • Максимальная длина обработки: 1000 мм
  • Система автоматической смазки для продления срока службы оборудования
  • Мощный шпиндель для высокой производительности

СХЕМА ОБРАБОТКИ:

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок



ОСОБЕННОСТИ:

  • Горизонтальная станина из чугуна обеспечивает высокую жесткость
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Гидравлическая задняя бабка
  • Полное кабинетное ограждение
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Проходное отверстие шпинделя 65 мм
  • Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
  • Шкаф с электрокомпонентами, степень защиты IP54
  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

Габариты обрабатываемых деталей:

Расстояние между центрами, мм 1000
Макс. расстояние над станиной, мм 500
Макс. диаметр обработки над станиной, мм 390
Макс. диаметр над суппортом, мм 290

Управление:

Система ЧПУ Fanuc

Шпиндель:

Макс. обороты, об/мин 35 – 2000
Отверстие шпинделя, мм 82 (65 мм после гидравлического патрона)
Торец шпинделя A2-8
Диаметр патрона, мм 250

Перемещение суппорта:

Ход по оси Х, мм 290
Ход по оси Z, мм 920
Обрабатываемая заготовка (вал), мм 900
X / Z ускоренное перемещение, м/мин 6 / 12

Инструментальный резцедержатель:

Тип электрический 8-ми позиционный резцедержатель
Количество инструмента, шт 8
Прямоугольный блок, мм 25 x 25
Блок для расточного инструмента, мм Ø 25

Задняя бабка:

Тип гидравлическая
Макс. перемещение, мм 80
Конус MT4

Двигатель:

Мощность двигателя, кВт 11 / 15
Номинальный / макс. выходной крутящий момент шпинделя 133 / 181
Насос СОЖ, Вт 200

Параметры точности:

Точность обработки IT6
Округлость обрабатываемой детали, мм 0,005 / 0,004
Цилиндрическая степень обработки заготовки, мм 0,03 (0,024) / 300
Плоскостность обрабатываемой заготовки, мм 0,025 (0,020) / Ø300
Шероховатость поверхности обрабатываемых деталей, мм Ra1.6μm
Точность позиционирования по оси X, мм 0,032 / 0,031
Точность позиционирования по оси Z, мм 0,045 / 0,032
Повторяемость по оси X, мм 0,009 / 0,008
Повторяемость по оси Z, мм 0,014 / 0,013

Габаритные размеры:

Длина, мм 3300
Ширина, мм 1600
Высота, мм 1700
Вес, кг 2400

Габаритные размеры в упаковке:

Длина , мм 3500
Ширина, мм 1850
Высота, мм 2100
Вес, кг 2700



Конструктивные особенности


МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

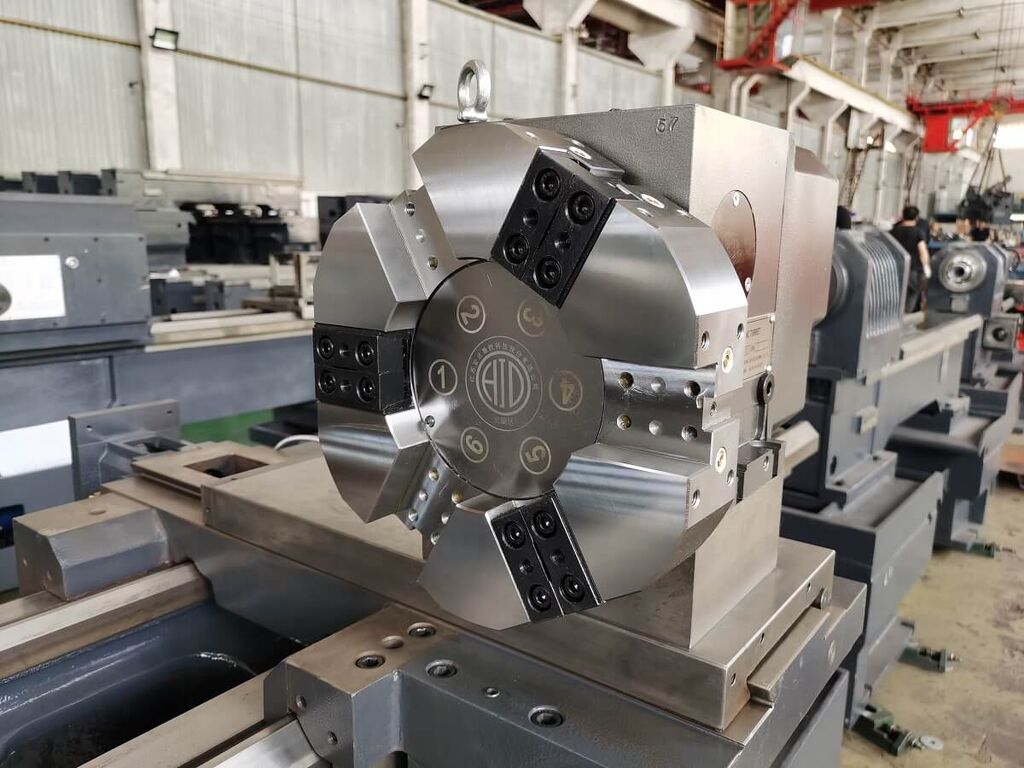

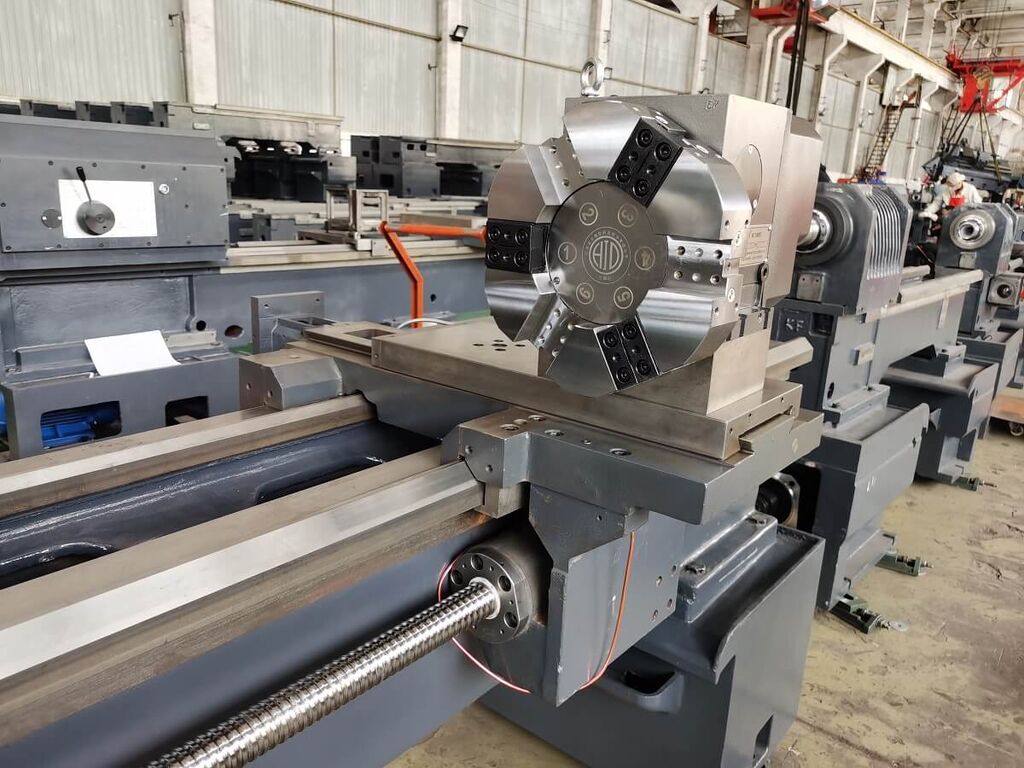

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

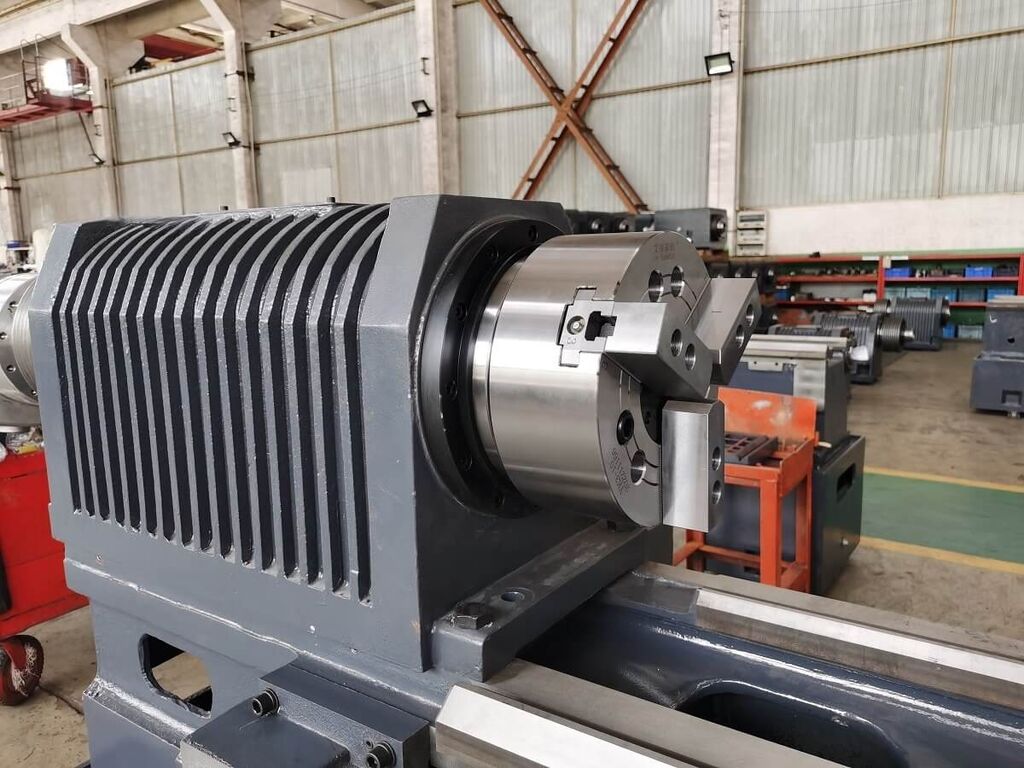

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок MetalTec NEXT 50х1000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.


ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность электродвигателя главного привода – 11/15 кВт.


ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

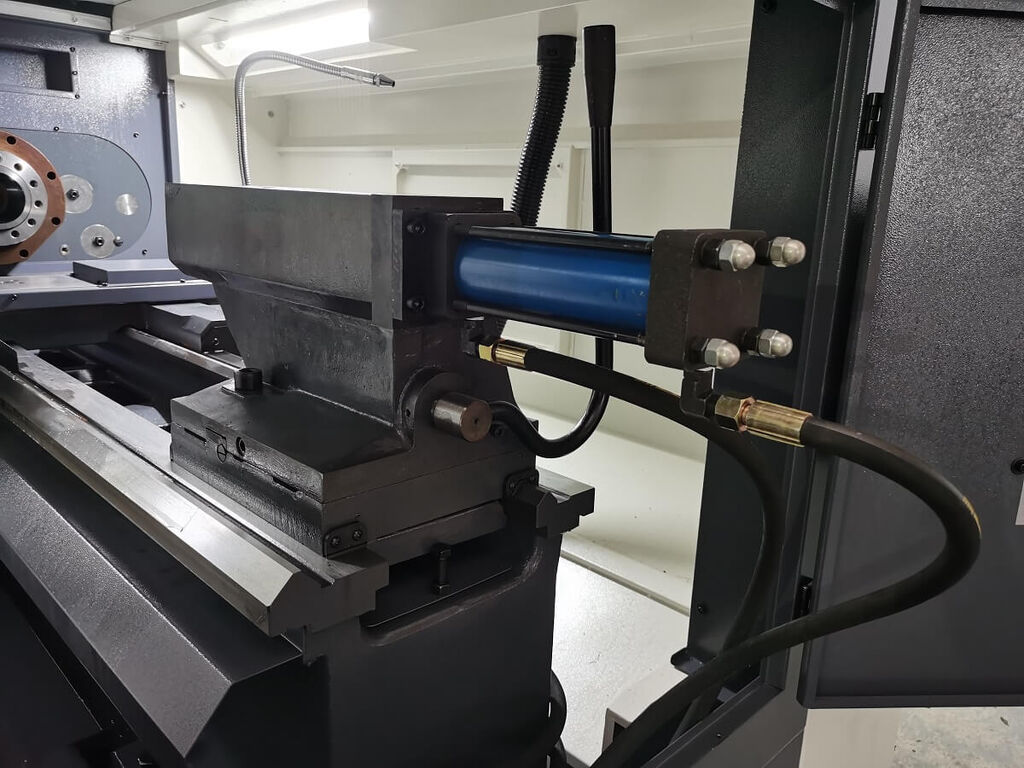

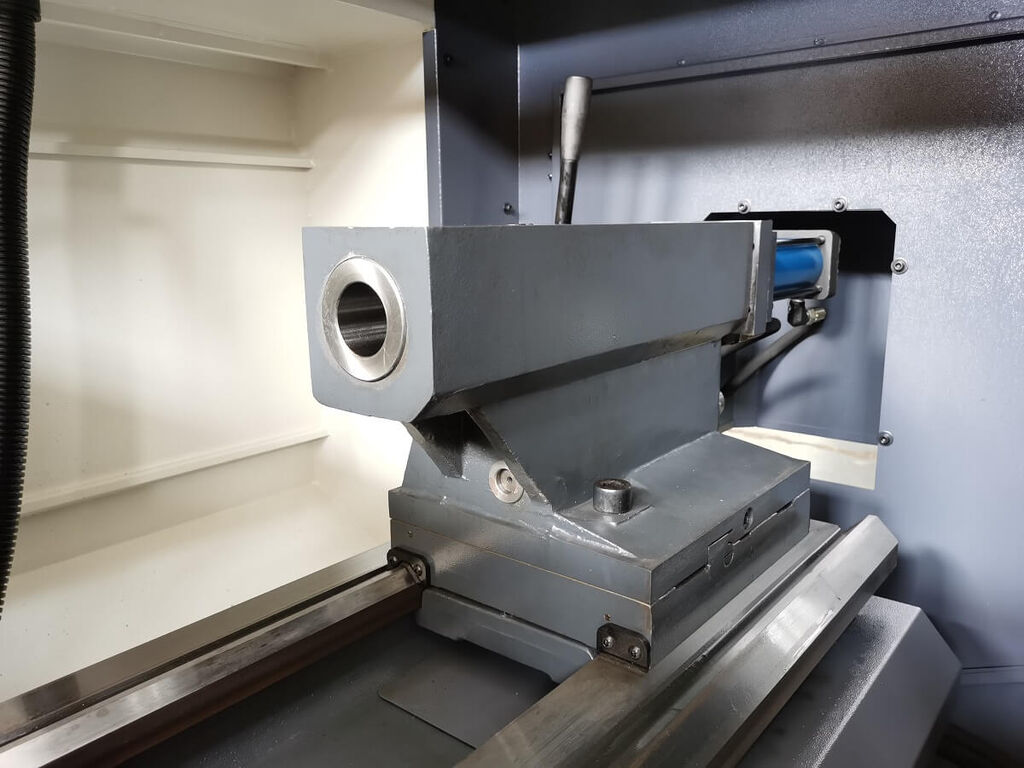

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА

Станок поставляется с задней бабкой с гидравлическим приводом.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

, , ,
