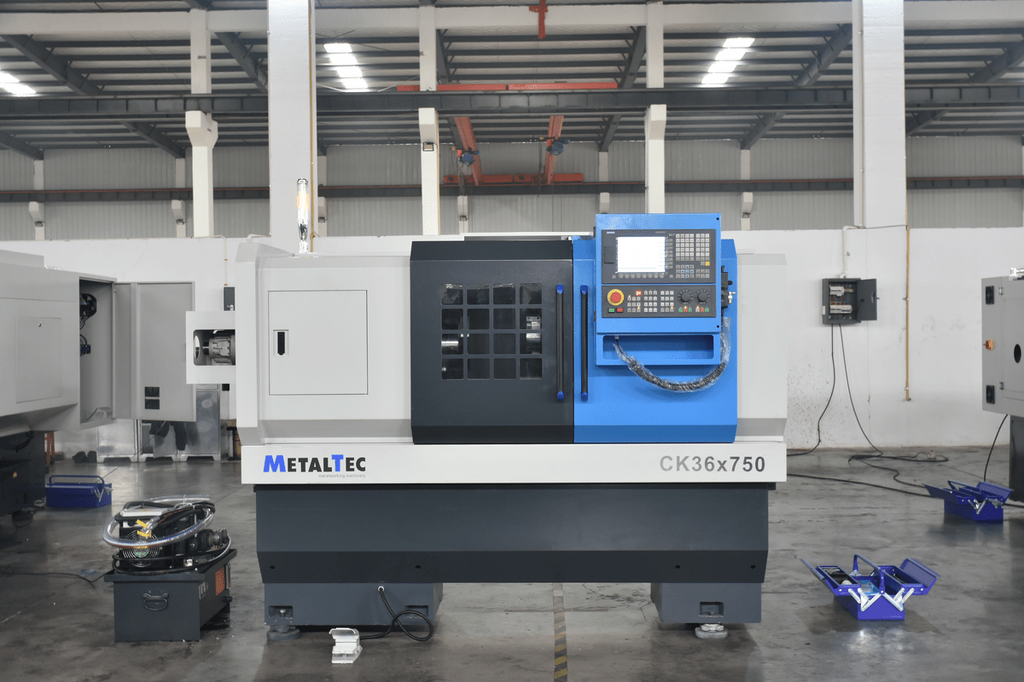

Токарный станок c ЧПУ с горизонтальной станиной MetalTec CK 36x750
Артикул: met584

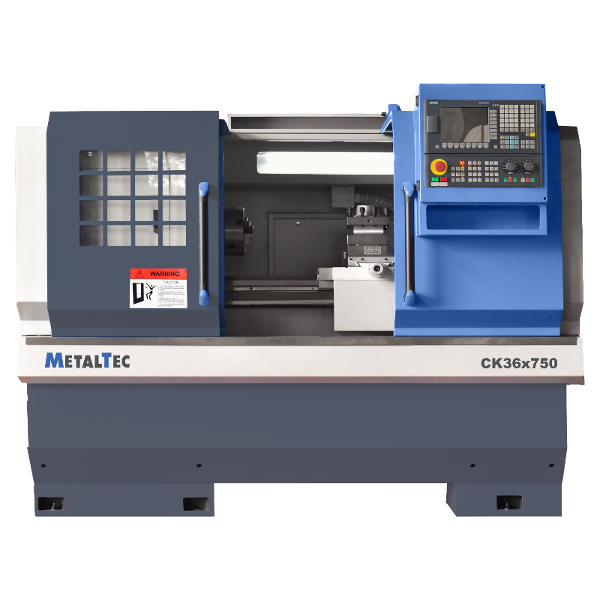

MetalTec CK 36x750 токарный станок с ЧПУ
Преимущества:
- Высокая точность обработки
- Удобное управление с помощью ЧПУ
- Надежность и долговечность
- Широкий диапазон скоростей и подач для различных материалов
Особенности:
- Горизонтальная станина для удобства загрузки и разгрузки заготовок
- Интегрированная система ЧПУ для точного выполнения заданных операций
- Простая настройка и обслуживание
Назначение:
Токарный станок MetalTec CK 36x750 с ЧПУ предназначен для точной обработки металлических деталей с высокой степенью точности.
Сферы применения:
Этот станок идеально подходит для производства запчастей, инструментов, а также для ремонтных и производственных работ в различных отраслях промышленности.
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 36x750 предназначен для производства различных типов металлических изделий.
Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях
металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов
от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия
на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на
любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита

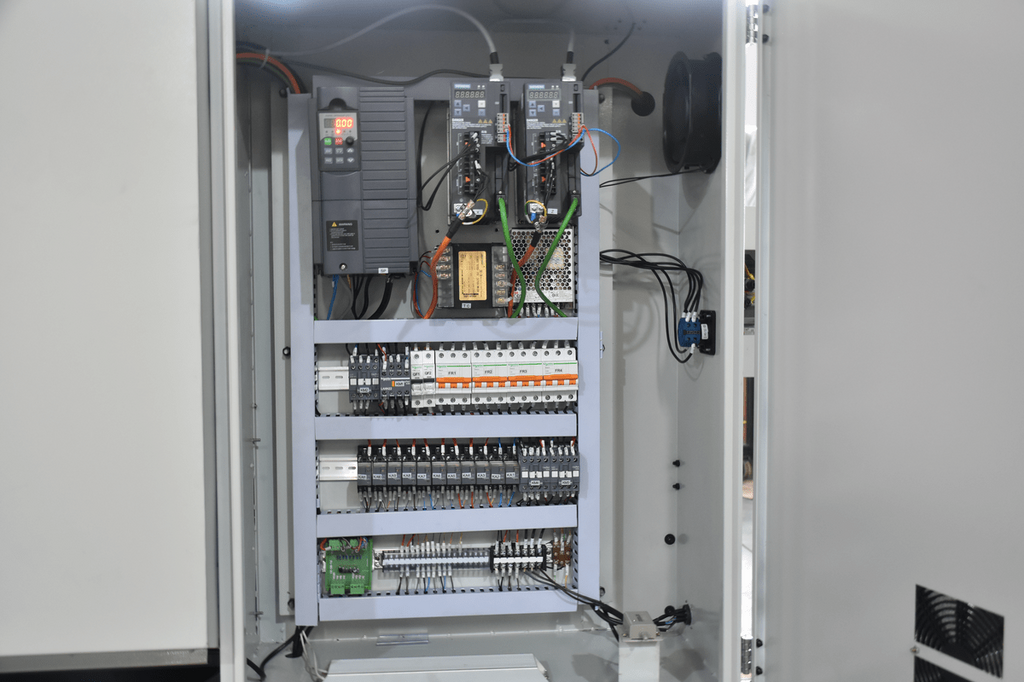

- Шкаф с электрокомпонентами, степень защиты IP54
Технические характеристики |
|
|
Модель |
MetalTec CK 36x750 |
|
Габариты обрабатываемых деталей: |
|
|
Макс. диаметр обработки над станиной, мм |
360 |
|
Макс. диаметр обработки над суппортом, мм |
190 |
|
Расстояние между центрами, мм |
750 |
|
Станина и направляющие: |
|
|
Тип станины |
Монолитная станина из чугуна |
|
Твердость направляющих станины |
HRC 50 |
|
Ширина станины, мм |
330 |
|
Направляющие по оси Z |
Скольжения |
|
Направляющие по оси Х |
Скольжения |
|
Система управления и сервоприводы: |
|
|
Стойка управления |
Siemens 808D Advanced |
|
Серводвигатели |
Siemens |
|
Шпиндель: |
|
|
Диаметр отверстия в шпинделе, мм |
60 |
|
Проходное отверстие в шпинделе, мм |
50 |
|
Торец шпинделя |
А2-6 |
|
Конус шпинделя |
MT6 |
|
Патрон, мм |
200 |
|
Скорость вращения, об/мин |
150 - 2500 |
|
Перемещение и скорость подачи: |
|
|
Ход по оси Х, мм |
250 |
|
Ход по оси Z, мм |
600 |
|
Х,Z ускоренная подача , м/мин |
6/8 |
|
Инструмент: |
|
|
Тип установки инструмента, мм |
4-х позиционный резцедержатель |
|
Количество устанавливаемого инструмента |
4 |
|
Размер инструмента, мм |
20 x 20 |
|
Задняя бабка |
Ручная |
|
Максимальное перемещение, мм |
120 |
|
Конус |
МТ4 |
|
Двигатель: |
|
|
Мощность шпинделя, кВт |
5,5 |
|
Мощность системы охлаждения, Вт |
120 |
|
Габаритные размеры: |
|
|
Длина, мм |
2050 |
|
Ширина, мм |
1400 |
|
Высота, мм |
1680 |
|
Вес, кг |
1500 |
|
Габаритные размеры в упаковке: |
|
|
Длина , мм |
2250 |
|
Ширина, мм |
1530 |
|
Высота, мм |
2020 |
|
Вес, кг |
1700 |
 |

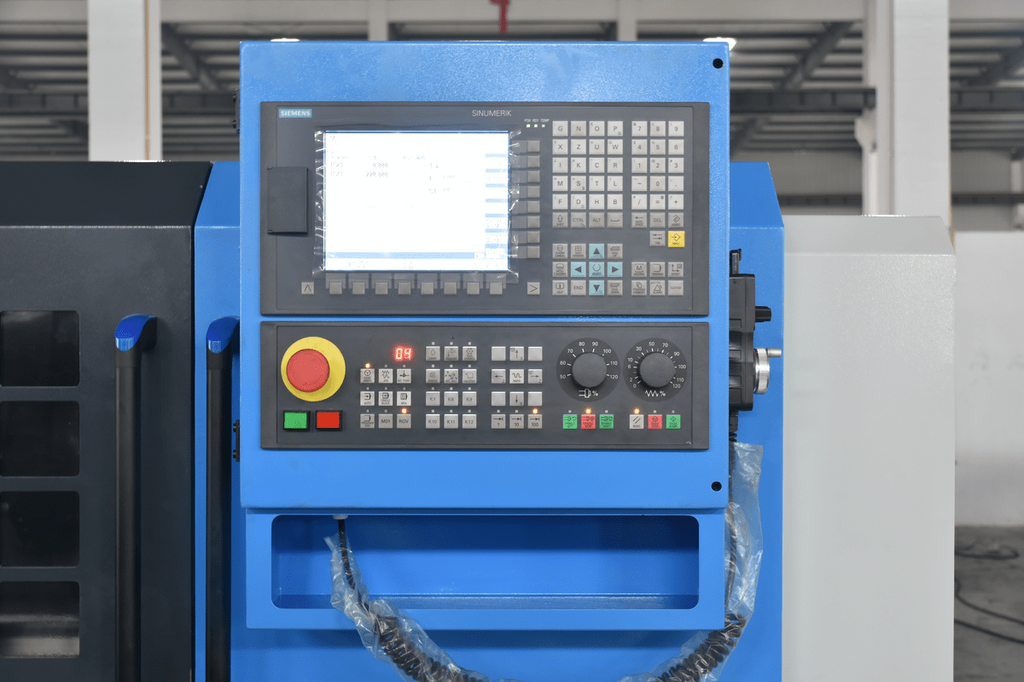

SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
 |
Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |
АВТОМАТИЧЕСКИЙ 4-х ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |

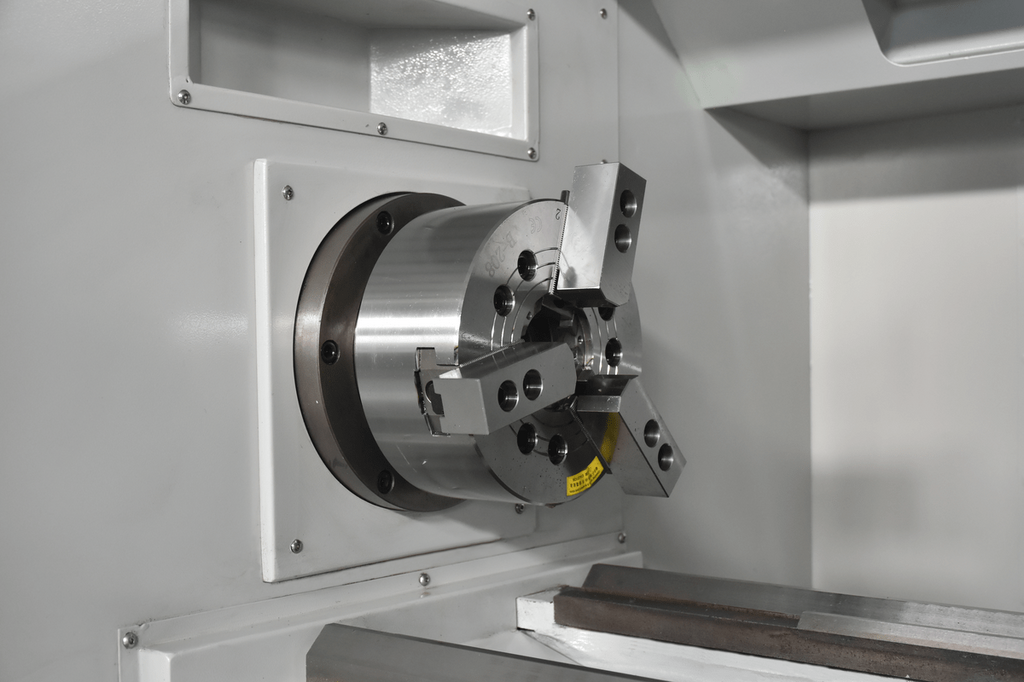

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |

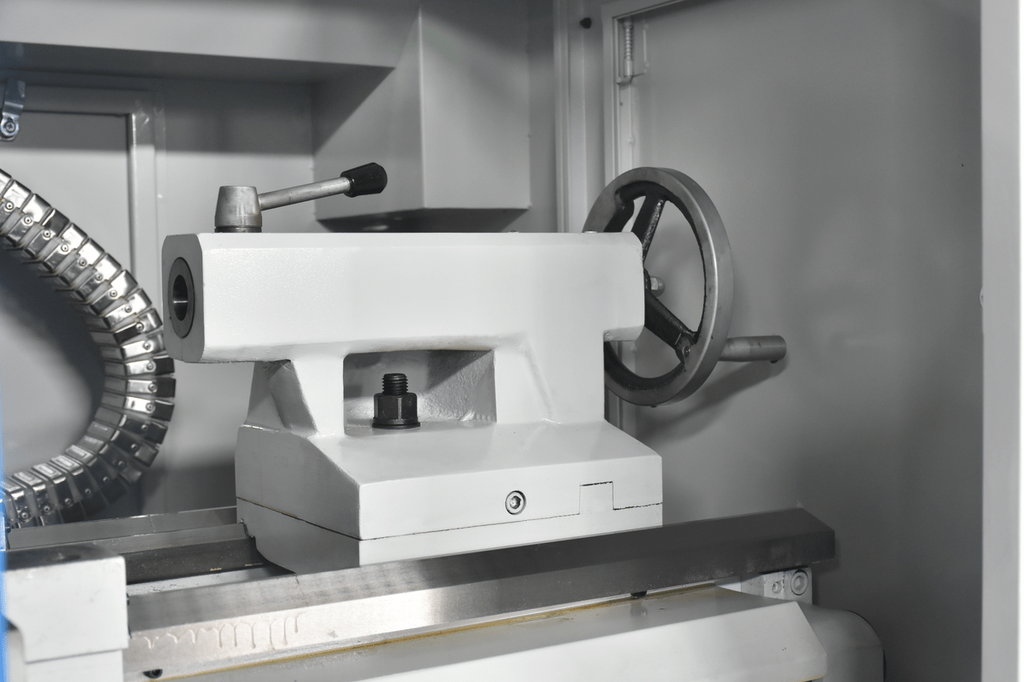

ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
