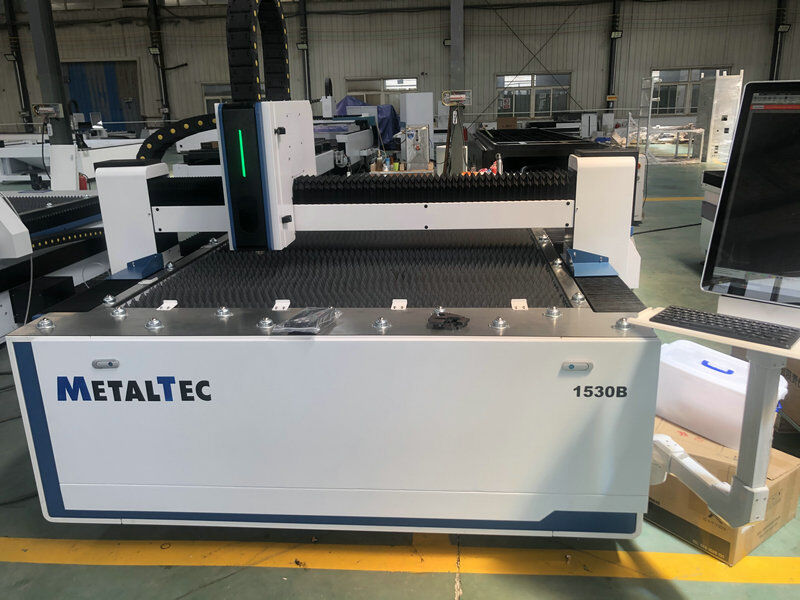

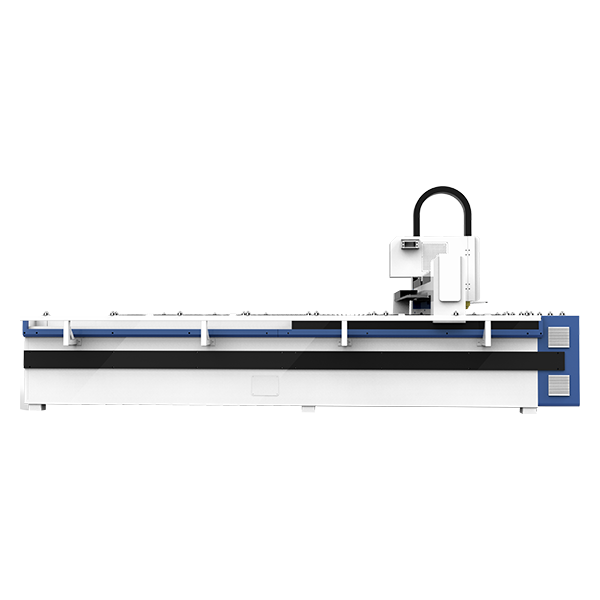

Лазерный станок для резки металла MetalTec 1530B (1500W)
Оптоволоконный лазерный станок для резки металла MetalTec 1530B (1500W)
Дорогие коллеги! Представляем вашему вниманию инновационное оборудование от компании 'Невастанкомаш' - оптоволоконный лазерный станок для резки металла MetalTec 1530B. Этот мощный и точный станок станет незаменимым помощником в вашем производстве, обеспечивая высокую эффективность и качество обработки металлических деталей.
Преимущества:
- Высокая мощность - 1500W обеспечивает быструю и точную резку металла любой толщины.
- Оптоволоконная технология - обеспечивает высокую скорость и качество обработки.
- Простота в использовании - интуитивно понятный интерфейс и автоматическая настройка делают работу с оборудованием легкой и удобной.
- Надежность и долговечность - высококачественные материалы и комплектующие гарантируют длительный срок службы станка.
Особенности:
- Рабочий размер стола 1500x3000 мм - позволяет обрабатывать крупные детали.
- Высокая точность позиционирования - обеспечивает идеальную геометрию и качество реза.
- Интегрированная система охлаждения - предотвращает перегрев и обеспечивает стабильную работу станка.
Назначение и сферы применения:
Оптоволоконный лазерный станок для резки металла MetalTec 1530B идеально подходит для производства металлических конструкций, рекламных вывесок, деталей автомобильной промышленности, а также для работы с листовым металлом, трубами и профилями.
Не упустите возможность улучшить производственные процессы и повысить качество продукции с помощью лазерного станка MetalTec 1530B от 'Невастанкомаш'!
Оптоволоконный лазерный станок для резки металла MetalTec 1530B (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Область применения:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
Отличительные особенности:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
Получаемые изделия:
Таблица зависимости скорости резки от мощности источник, испорльзуемых газов, вида материала и толщины заготовки*:
Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
Нержавейка | 1 | 25 | 1 | N2 | 0,6 |
2 | 7 | 1,4 | N2 | 0,6 | |
3 | 4 | 1,8 | N2 | 0,6 | |
4 | 2 | 1,8 | N2 | 0,6 | |
5 | 1,3 | 2 | N2 | 0,6 | |
6 | 0,7 | 2 | N2 | 0,6 | |
Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
3 | 4 | 0,12 | O2 | 1 | |
6 | 1,6 | 0,14 | O2 | 1 | |
8 | 1,2 | 0,14 | O2 | 1 | |
10 | 1 | 0,16 | O2 | 1 | |
12 | 0,8 | 0,18 | O2 | 1 | |
14 | 0,6 | 0,2 | O2 | 1 | |
16 | 0,5 | 0,05 | O2 | 1 | |
Алюминий | 1 | 16 | 1,2 | 0,6 | |
2 | 6 | 1,4 | 0,6 | ||
3 | 2,5 | 1,8 | N2 | 0,6 | |
4 | 1,3 | 2 | N2 | 0,6 | |
Медь | 2 | 4 | 1,6 | 0,6 | |
3 | 1,5 | 1,8 | 0,6 | ||
Бронза | 2 | 2 | 1 | 0,6 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Технические характеристики MetalTec 1530B (1500W) |
|
Модель | 1530B |
Рабочая зона (X x Y), мм | 1530 x 3050 |
Тип лазера | Оптоволоконный лазер |
Режущая голова | METALTEC CH 3000 |
Производитель лазера | MAXPHOTONICS |
Мощность лазера, Вт | 1500 |
Длина волны лазера, мм | 1070 |
Срок работы лазера, ч | До 100 000 |
Вид охлаждения | Чиллер HUA KU (Китай) |
Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) |
Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) |
Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
Датчик высоты | Автоматический |
Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка |
Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
Смазка | Централизованная система смазки |
Максимальная толщина резки, мм (Углеродистая сталь) | 10 |
Максимальная скорость резки, м/мин | до 30 |
Максимальная скорость холостого хода, м/мин | до 100 |
Редуктор | SHIMPO - NIDEC (Япония) |
Электрокомпоненты | SCHNEIDER (Франция) |
Точность позиционирования, мм | ±0,03 |
Точность повторного позиционирования, мм | ±0,02 |
Ускорение | до 1G |
Минимальная ширина резки, мм | 0,12 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Гарантия на лазерный источник | 2 года |
Гарантия на станок | 2 года |
Габаритные размеры: | |
Длина, мм | 4400 |
Ширина, мм | 2300 |
Высота, мм | 1600 |
Вес, кг | 2300 |
Конструктивные особенности:
ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. |
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|

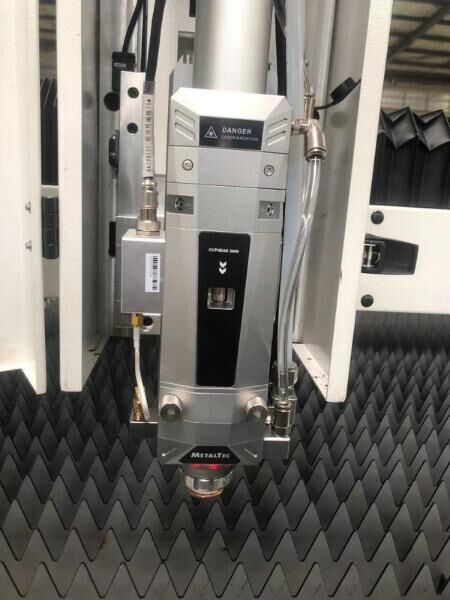

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
|
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING) – локализация для российского рынка Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
|
ИГОЛЬЧАТЫЙ СТОЛ |
Комплектация MetalTec 1530B (1500W)
№ | Наименование | Кол-во, шт. | Примечание |
1 | Оптоволоконный лазер MetalTec 1530B - механическая часть | 1 шт. | |
2 | Лазерный источник | 1 шт. | MAXPHOTONICS |
3 | Серводвигатели | 4 шт. | LEADSHINE |
4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | RUCUT V.2 (NESTING) |
5 | Система слежения за расстоянием до поверхности листа | 1 шт. | Датчик высоты |
6 | Лазерная режущая голова с автофокусом | 1 шт. | METALTEC CH3000 |
7 | Чиллер | 1 шт. | WAN XIN DA / HUA KU |
8 | Беспроводной пульт управления | 1 шт. | |
9 | Автоматическая система смазки | 1 шт. | |
9 | Беспроводной пульт управления | 1 шт. | |
10 | Система пылеудаления | 1 шт. | |
11 | Промышленный компьютер | 1 шт. |
, , ,
