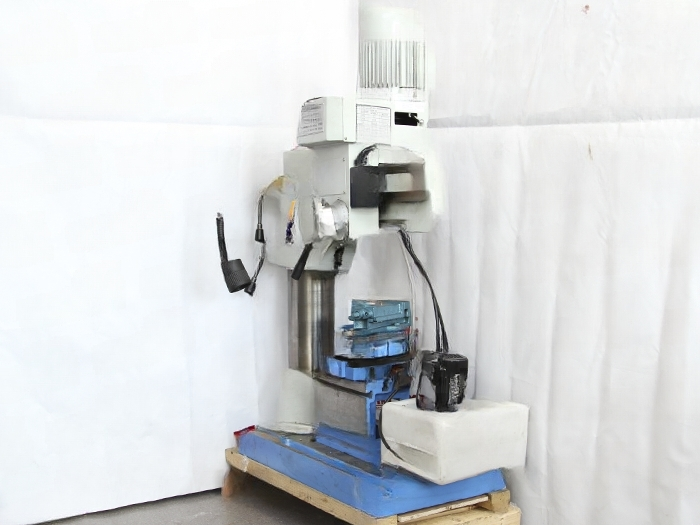

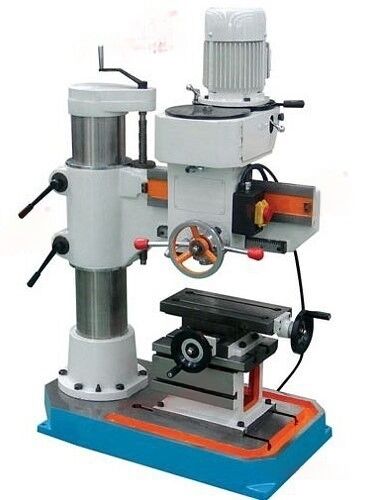

Радиально-сверлильный станок DM 20
Особенности
• Радиально-сверлильный станок TTMC DM 20 предназначен для сверления, рассверливания, зенкерования, снятия фасок, развертывания, растачивания, многоинструментальной обработки отверстий в заготовках крупных деталей при единичном и серийном производстве;
• Компоновка радиально-сверлильного станка позволяет установить шпиндель с инструментом в любой точке рабочей зоны за счет перемещения шпиндельной головки (бабки) по направляющим траверсы (рукава) и поворота траверсы вокруг колонны;

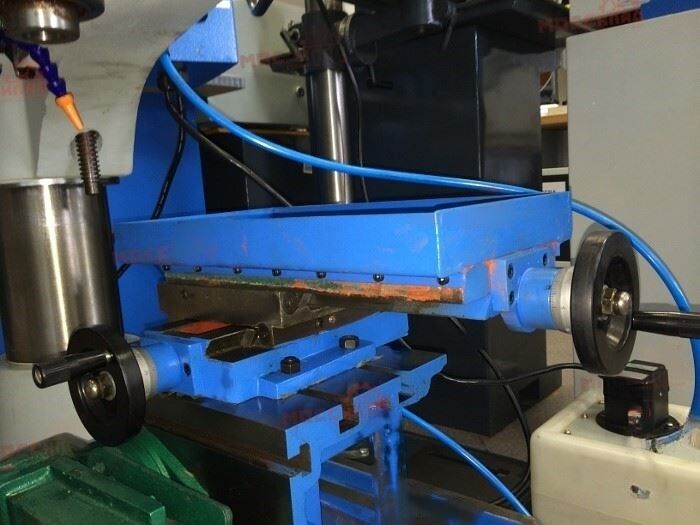

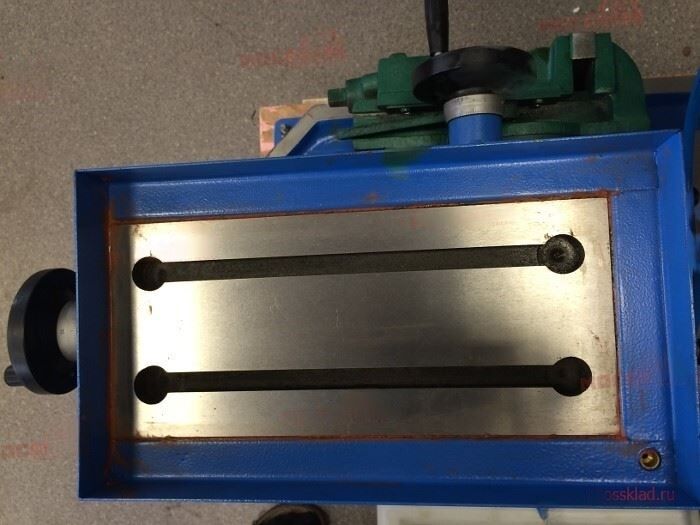

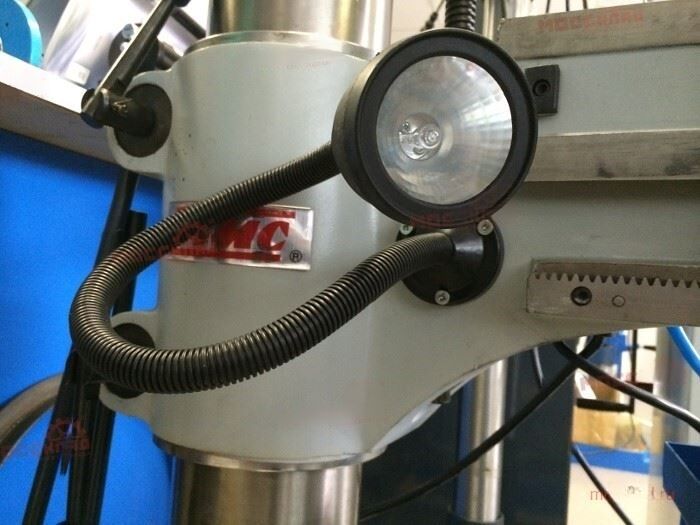

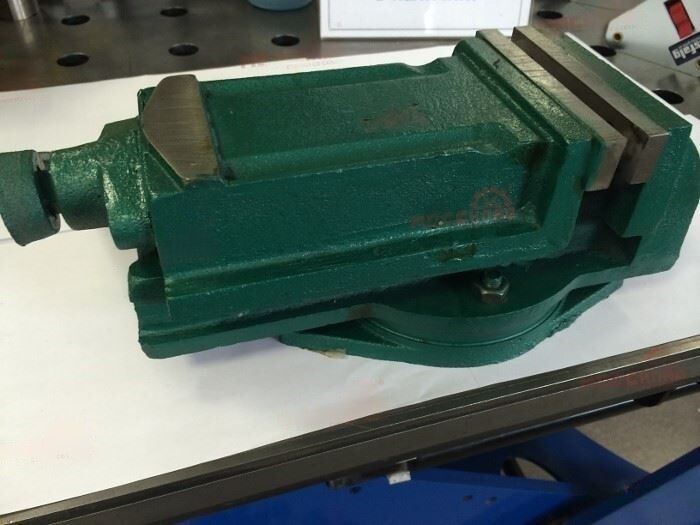

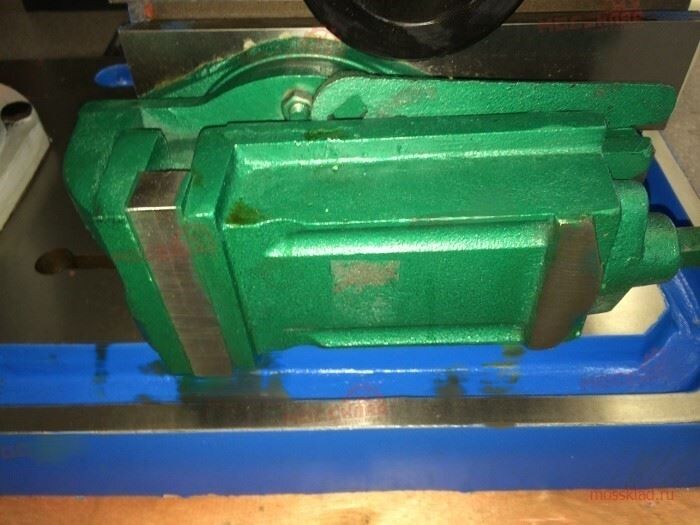

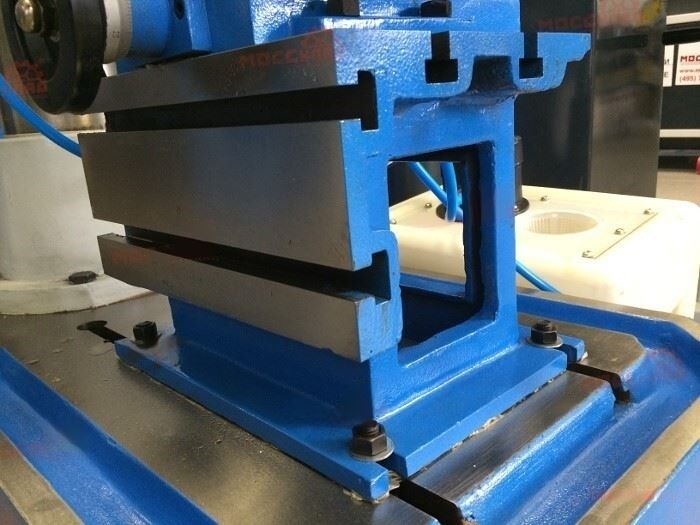

• К дополнительным опциям станка относятся: галогенный светильник, станочные тиски для фрезерования, коробчатый стол размером 300 х 220мм, имеющий на каждой из 2-х сторон по 2 Т-образных паза на 14мм (расстояние между пазами 80мм), координатный стол;

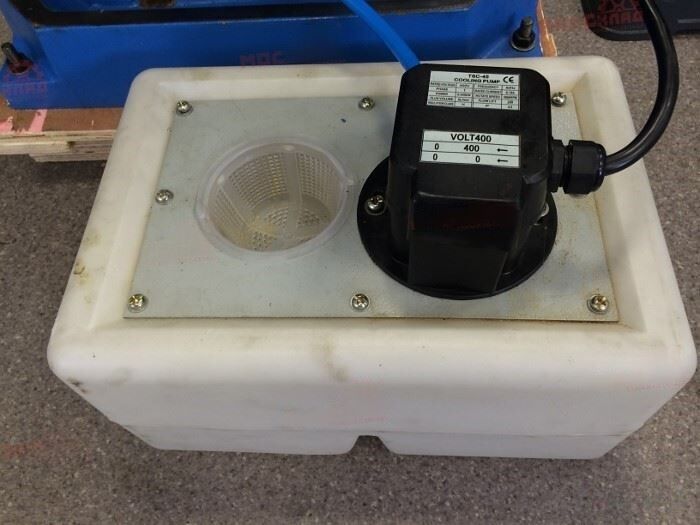

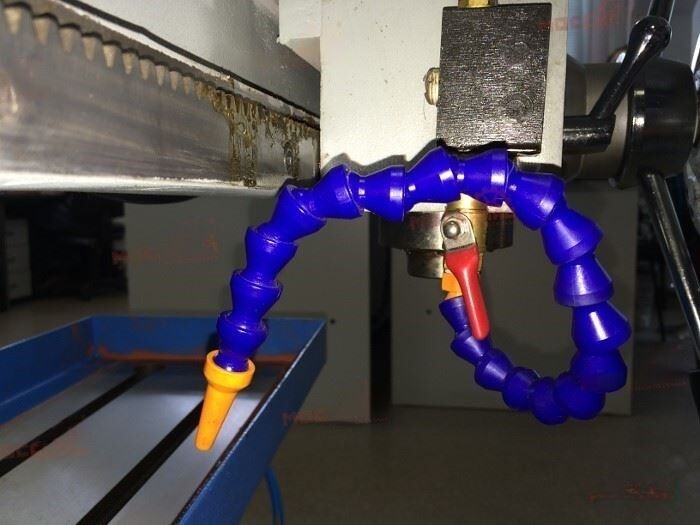

• Система подачи СОЖ имеет замкнутый тип. Из бака емкостью 10 литров с помощью помпы мощностью 45Вт охлаждающая жидкость подается на форсунку в виде модульной трубки и на заготовку. Далее СОЖ попадает на координатный стол на котором есть специальный бортик сбора жидкости. В углу станка установлен штуцер, через который СОЖ опять оказывается в баке;

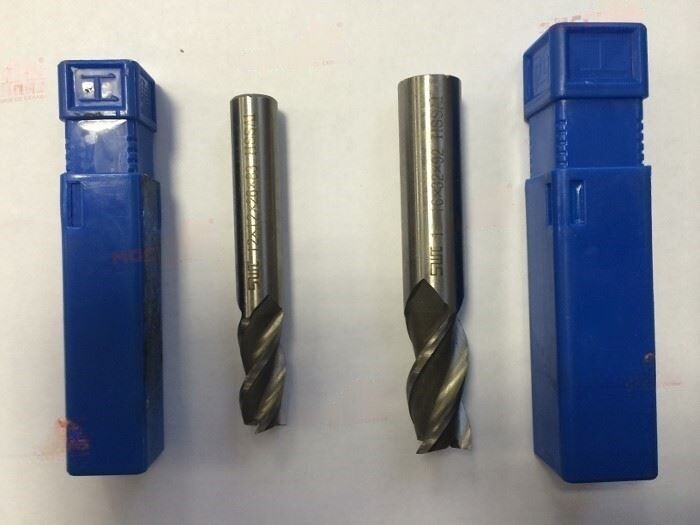

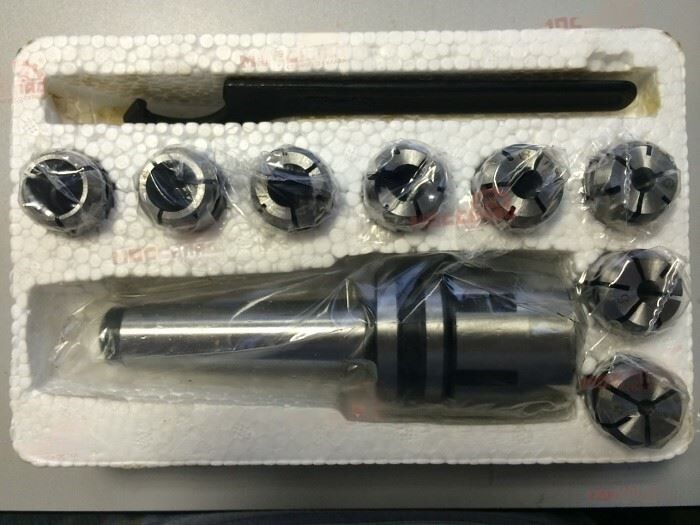

• Опционально поставляется осевой инструмент с цилиндрическим хвостовиком, который крепится с помощью цангового патрона МК3/М12 и набора из 8 цанг - 4, 5, 6, 8, 10, 12, 14, 16. Также возможно установить конический инструмент непосредственно в шпиндель МК3. Если конус инструмента отличается, понадобятся переходные оправки;
Рекомендации
• В отличие от вертикально-сверлильных в радиально-сверлильных станках совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя в полярных координатах относительно неподвижной заготовки;
• Радиально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.
Комплект поставки: DM 20
- Станок
- Коробчатый стол
- Координатный стол
- Инструкция по эксплуатации на русском языке
Технические характеристики DM 20
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 53911 |
| Страна-производитель | КНР |
| Тип привода | Электрический |
| Исполнение | Настольный |
| Размер стола, мм | 350 х 150 |
| Размер основания, мм | 840 х 460 |
| Диаметр колонны, мм | 150 |
| Кол-во/размер/дистанция | 2 / 14 / 80 |
| Максимальное расстояние шпиндель - колонна, мм | 110 – 515 |
| Расстояние от торца шпинделя до стола, мм | 250 – 620 |
| Максимальный d-сверления, мм | 20 |
| Максимальный d-фрезерования, мм | 63 |
| Скорость вращения, об/мин | 210 – 2000 |
| Перемещение пиноли, мм | 90 |
| Конец шпинделя | МК 3 / R8 |
| Количество скоростей | 5 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 0.75 |
| Длина, мм | 840 |
| Ширина, мм | 460 |
| Высота, мм | 1120 |
| Вес, кг | 354 |
| Размер упаковки, мм | 880 х 500 х 1060 |
