Торцовочный станок ЦПА-40, устройство, назначение, область применения

Производителем круглопильного торцовочного станка ЦПА-40 является Уссурийский машиностроительный завод.

Предприятие ЗАО Уссурийский машиностроительный завод прекратил свое существование в 2014 г.

Линейная направляющая пильного узла ограничивает ширину заготовки только собственной длиной. Так, в модели ЦПА-40 ход пильного суппорта достигает 400 мм. Чтобы устройство двигалось в одном направлении — направлении подачи пилы, суппорт имеет несколько типов роликов. Да и форма самой направляющей достаточно сложная. Она подвержена интенсивному износу, воздействию контактных и изгибных нагрузок, так как имеет консольную форму.

Назначение торцовочного станка ЦПА-40 с прямолинейным движением суппорта.

Станок круглопильный торцовочный с прямолинейным движением суппорта модели ЦПА-40 предназначен для поперечной распиловки досок, брусьев и щитов, а также может быть использован для вырезки пазов.

Станок ЦПА-40 предназначен для поперечной распиловки досок, брусьев и щитов из древесины хвойных и лиственных пород.

Станок является оборудованием общего назначения для деревообрабатывающих производств.

На станке установлены два электродвигателя:

• Электродвигатель привода пильного диска 3,2 кВт
• Электродвигатель привода насоса гидростанции 2,2 кВт

Суппорт опирается на подшипники качения и, в начале работы, может вручную подниматься и опускаться посредством маховичка и зубчатой передачи. После подъема или опускания суппорт фиксируется на определенной высоте.

В течении работы посредством гидропривода суппорт совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим диском на валу.

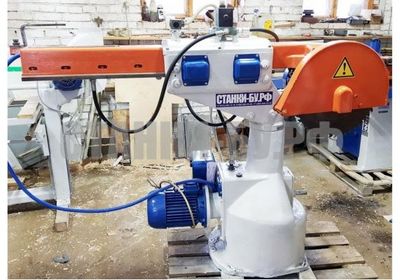

Устройство и описание составных частей торцовочного станка ЦПА-40

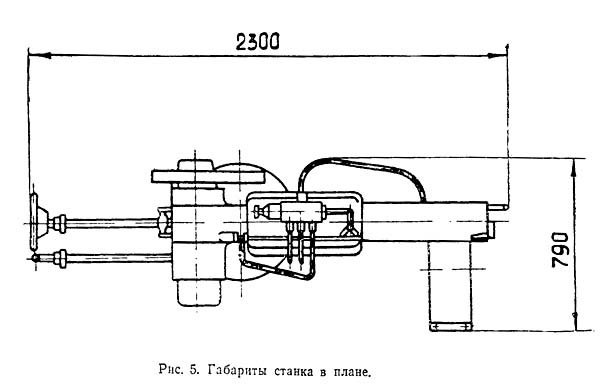

Габаритные размеры

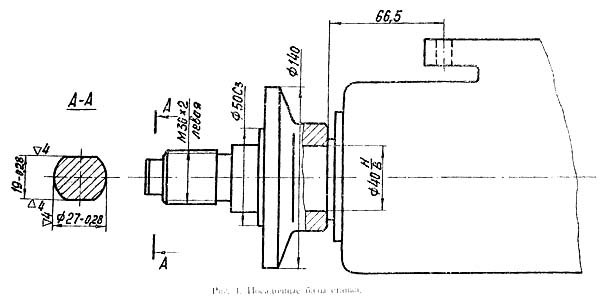

Посадочные размеры вала торцовочного станка ЦПА-40

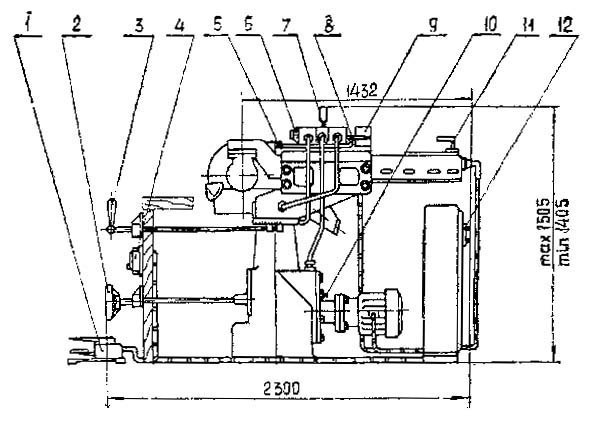

ЦПА-40 Расположение составных частей торцовочного станка

Перечень составных частей торцовочного станка ЦПА-40: Педаль управления подачей суппорта Маховичок подъема и опускания суппорта Зажим суппорта по высоте Валики транспортные Защита пильного диска Дисковая пила Вал пильного диска Упорная планка Суппорт Гидроцилиндр подачи суппорта Опорный корпус суппорта Станина станка Электродигатель - привод насоса гидростанции

ЦПА-40 Расположение органов управления торцовочного станка

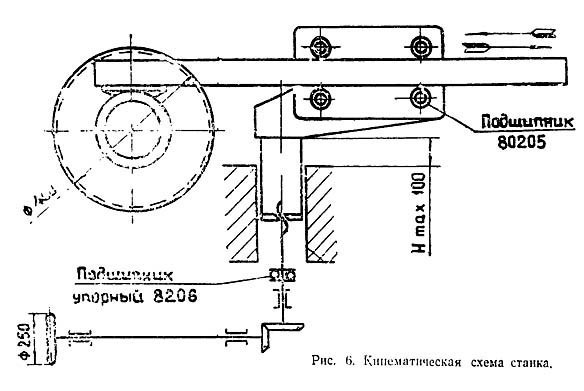

Схема кинематическая торцовочного станка ЦПА-40

Станок торцовочный модели ЦПА-40 прост по устройству и надежный в эксплуатации при условии выполнения всех требований, изложенных в настоящем руководстве.

На станине — полой чугунной отливке, являющейся одновременно масляным резервуаром, смонтирован опорный корпус суппорта. Корпус совместно с суппортом, при надобности, может подниматься и поворачиваться на определенную величину. Суппорт опирается на подшипники качения и посредством гидропривода совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим инструментом на валу.

Управляется станок дистанционно, посредством педали

Схема электрическая принципиальная торцовочного станка ЦПА-40

Электросхема станка ЦПА-40 предусматривает дистанционное управление электродвигателями станка посредством кнопочной станции. Подключение станка к электросети производится включением автомата В. Включение электродвигателей Ml, M2 производится кнопкой КнП с помощью магнитных пускателей Р1 и Р2. Остановка электродвигателей осуществляется кнопкой КнС, разрывающей цепь управления. Пускатели Р1 и Р2, отключаются, при этом нормально закрытый блок-контакт Р1 замыкается, срабатывает пускатель РЗ и на обмотки электродвигателя Ml подается постоянный ток — происходит динамическое торможение. Через определенный промежуток времени электросхема обесточивается посредством реле времени — Р4.

Видео работы №1 торцовочного станка ЦПА-40

Видео работы №2 торцовочного станка ЦПА-40

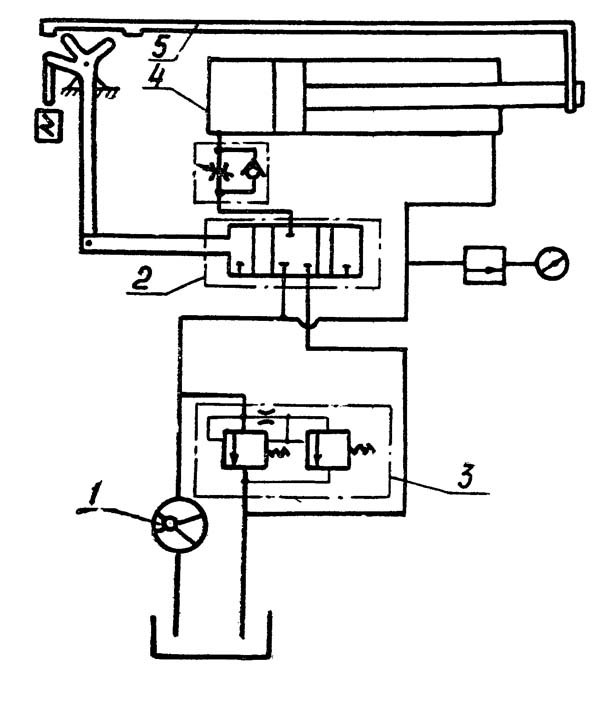

Схема гидравлическая принципиальная торцовочного станка ЦПА-40

Гидропривод станка состоит из следующих узлов и механизмов: Лопастной насос Г12-33 Золотник Предохранительный клапан Г52-23 Гидро Цилиндр подачи суппорта Механизм управления

В процессе работы станка гидропривод обеспечивает три позиции (положения) суппорта:

• «рабочий ход»
• «обратный ход»
• «стоп»

Для получения рабочего хода, ногой нажимают на педаль управления. При этом золотник сообщает с насосом обе полости цилиндра одновременно. Вследствие разности создаваемых усилий, поршень движется в сторону штоковой полости — суппорт совершает рабочий ход.

В конце рабочего хода специальный упор (ограничитель) перемещает золотник в положение, при котором последний сообщает бесштоковую полость цилиндра со сливом — суппорт совершает обратный ход.

Подходя к исходному положению, суппорт посредством ограничителя холостого хода ставит золотник в среднее — нейтральное положение - слив из бесштоковой полости прекращается, суппорт останавливается. Масло через сверление в золотнике свободно идет на слив.

Для повторения цикла необходимо снова нажать на педаль управления.

Технические характеристики торцовочного станка ЦПА-40
Наименование параметра	ЦПА-40
Основные параметры станка
Наибольшая ширина обрабатываемой заготовки, мм	400
Наибольшая высота пропила, мм	100
Диаметр дисковой пилы, мм	400
Угловая скорость пильного вала, рад/сек	303,5
Наибольшая высота подъема суппорта пилы, мм	100
Наибольшая скорость движения суппорта, м/сек	0,55
Расчетное рабочее давление в гидросистеме, н/м2	1,47 * 103
Время торможения пилы, с, не более	6
Электрооборудование станка
Род тока питающей сети	380В 50Гц
Количество электродвигателей на станке, шт	2
Электродвигатель пилы, кВт	3,2
Электродвигатель гидронасоса, кВт	2,2
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм	2300 х 790 х 1450
Масса станка, кг	550
